2层框架结构综合楼结构施工CAD图纸
- 建筑类别：教育
- 建筑高度类型：多层建筑
- 建筑地上层数：2层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：6度抗震
- 风压：0.35kN/平方米
- 雪压：0.45kN/平方米
- 参考图纸：12张
- 设计年代：近代
附件详情
该项目为浏阳某小学综合楼，该项目为框架结构，地上二层，屋面防水等级为二级，基础采用独立柱基开挖基础，6度设防。
该资料包含：
结构设计说明

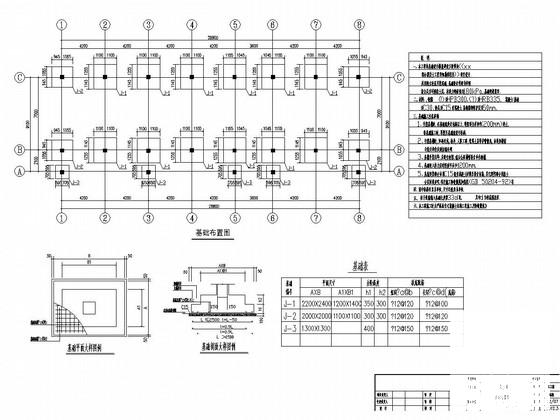

、基础布置图、柱定位示意图、梁平法配筋图、板配筋图、水池面配筋图、建筑设计说明、平面图、立面图、剖面图等共12张图纸。

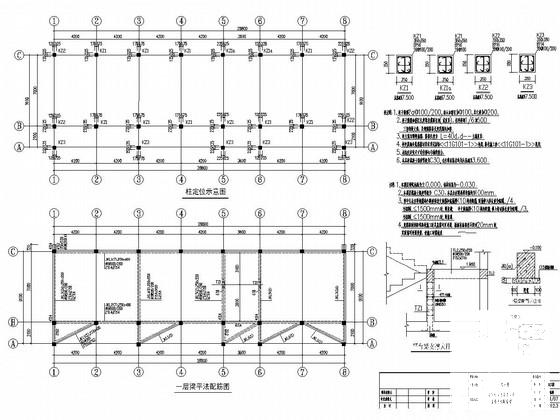

一层梁平法配筋图
板配筋图

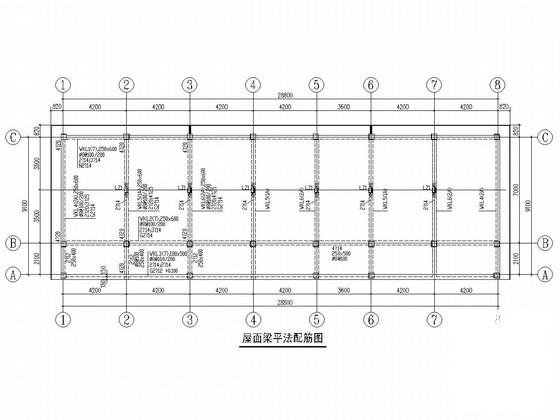

屋面梁平法配筋图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
框架结构施工图纸 - 1 -
框架结构施工图纸 - 2 -
框架结构施工图纸 - 3 -
框架结构施工图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
