电信框架结构综合楼幕墙设计CAD施工图纸

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计效果图：无
• 项目所在地：安徽
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 图纸设计深度：施工图
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 参考图纸：101张
• 地下层数：1层

附件详情

安徽某电信综合楼幕墙设计施工图


范 围：建筑最大标高为36.8,玻璃幕墙最大标高为36.8。
建筑设计结构形式：框架结构.
层数层高：地下一层，房屋标准层高3.900米。
装饰标准：外围护结构由玻璃幕墙、铝单板幕墙、装饰雨篷等饰面装饰，幕墙总面积约为6500平方米,玻璃幕墙形式为半隐框架式玻璃 幕墙，玻璃最大分格为1200X2100。

该设计为某电信楼玻璃、金属幕墙设计，包括总说明、钩配件断面图、幕墙各层平面图、立面图、剖面图，幕墙立面 节点图 索引图，详细节点大样图。总计:101张图纸。


1.1.铝合金型材: 广东伟业铝材160系列
? 保证玻璃幕墙主要受力铝合金型材壁厚不小于3mm，全部采用6063 --T5合金，铝合金型材表面处理：室内部位阳极氧化AA15级，室外表面氟碳喷涂≥40μm
1. 2.铝合金板: 苏州金近3mm铝板
? 表面氟碳喷涂≥40μm, 颜色由业主和建筑师确认
? 铝板本身设计具有足够的强度
1.3.玻璃材料:深圳南玻(6+12A+6中空LOW-E玻璃)
钢化玻璃符合GB9963-1999标准。
规格品种详见图中标识。
1.4 密封材料
密封垫和挡风雨胶条均为挤压成型产品，材质为胶条材料为三元乙丙材质。
1.5 锚件及紧固件材料：化学螺栓为顺辉化学螺栓M12X110
该项工程所用钢件及配件为热镀锌处理，外露或接触潮湿的扣件为优质无磁奥氏体不锈钢材料（1Cr18Ni9Ti）。
该项目无预埋件均为后置钢板，需打化学螺栓并要求做拉拔实验。

2

2

3

3

4

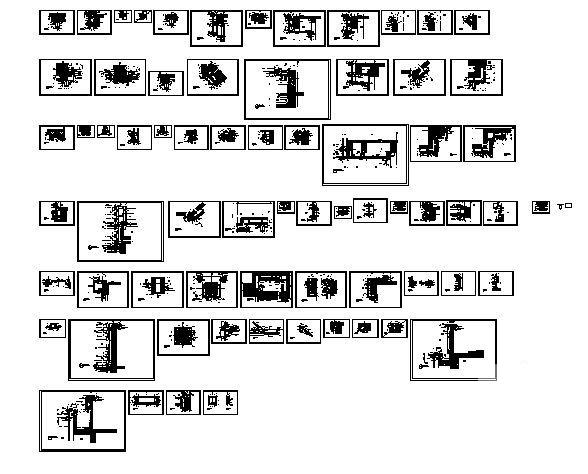

第 1 张图

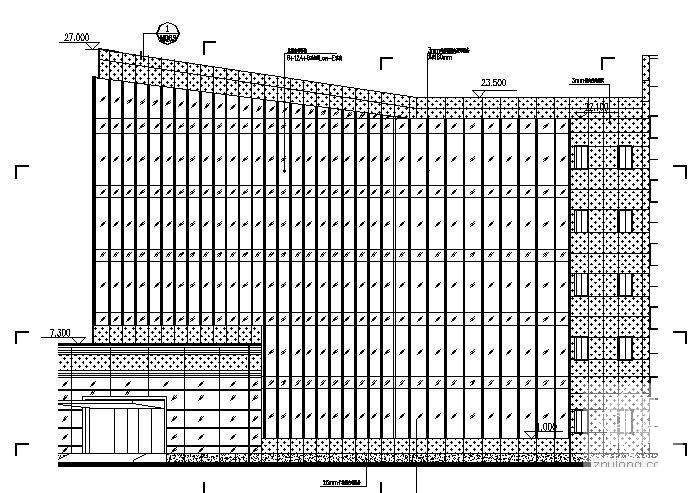

第 2 张图

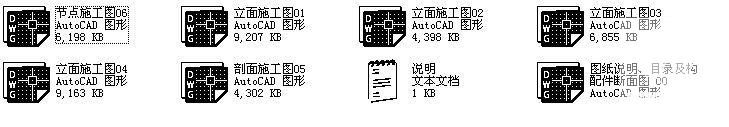

第 3 张图

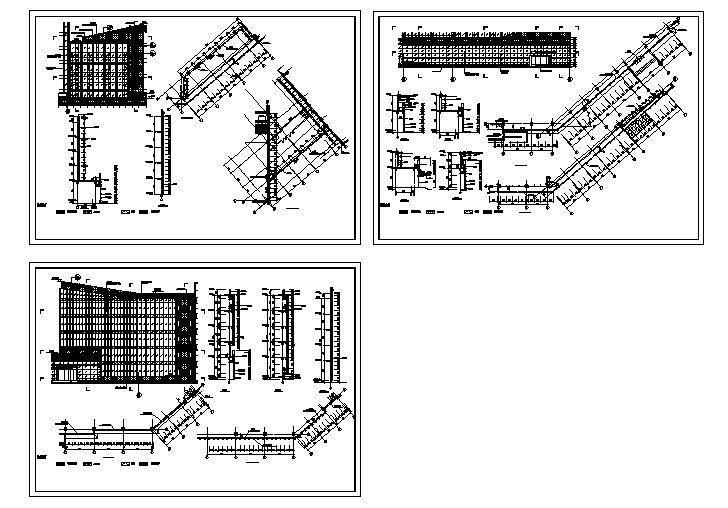

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
