6层框架结构厂房综合楼结构施工CAD图纸
- 建筑类别：办公
- 建筑高度类型：多层建筑
- 建筑地上层数：6层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：筏形基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：8度抗震
- 风压：0.30kN/平方米
- 雪压：0.30kN/平方米
- 参考图纸：10张
- 设计年代：近代
附件详情
该项目是厂房综合楼项目，6层(局部7层)，混凝土框架结构，采用带柱墩筏板基础，基础设计等级为丙级，抗震设防烈度为8度。
该资料包含：结构设计总说明，基础图，基础详图，柱子
平面布置图
，梁平法施工图，楼板施工图，楼梯图等共计10张图。
分享投稿时间：近几年

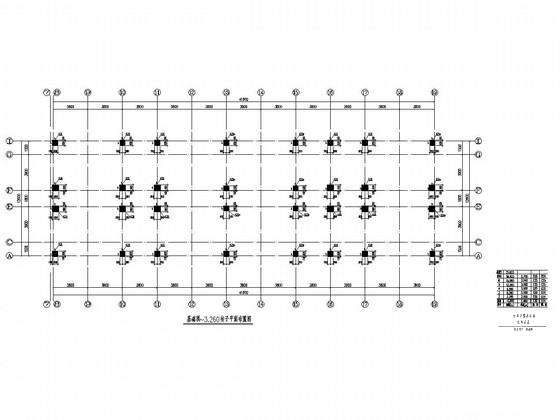

基础顶~3.260柱子平面布置图

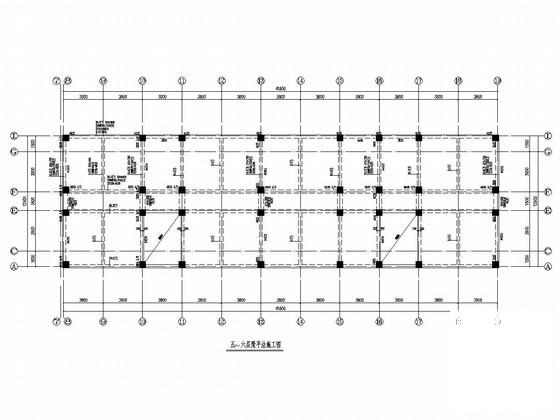

五~六层梁平法施工图

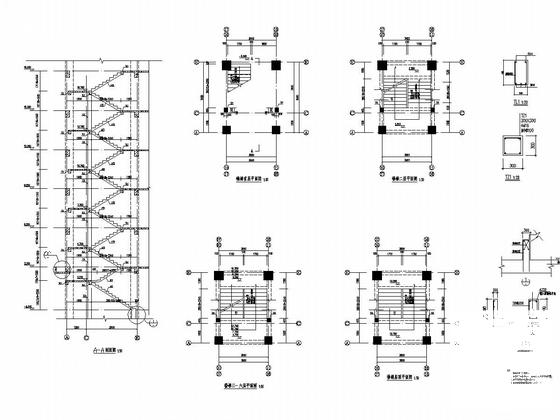

楼梯图

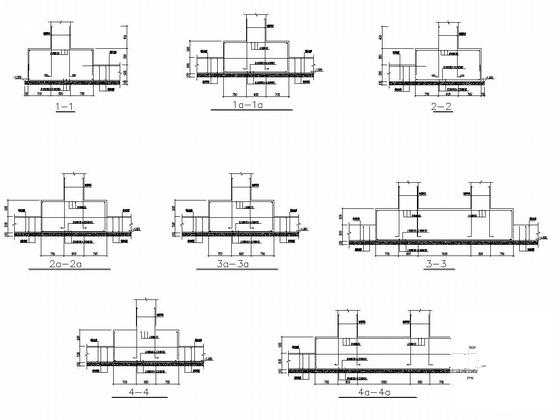

基础详图
二~六层楼板施工图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
厂房综合楼 - 1 -
厂房综合楼 - 2 -
厂房综合楼 - 3 -
厂房综合楼 - 4 -
厂房综合楼 - 5 -
厂房综合楼 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-09
- 评论次数：0
- 浏览次数：0
- 文件大小：0.68 MB
- 收藏次数：0
-
文件名称：
附件-995887968769588575877.rar
厂房综合楼下载
