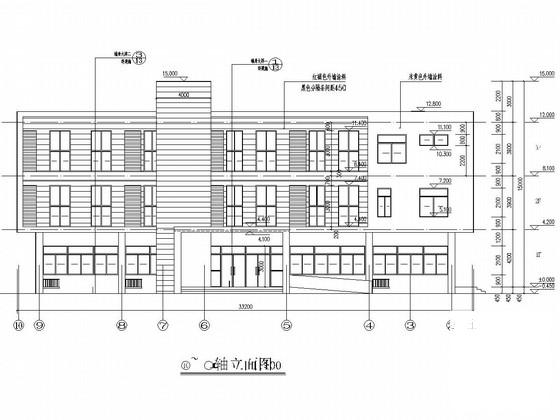

3层框架结构办公楼结构施工大样图cad立面图,剖面图

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:30张
  • 设计年代:近代

附件详情

该项目是办公楼项目,总建筑设计面积:1325.89平方米, 建筑占地(基地)面积:420.47平方米。建筑高度为:12.450米。地上3层,框架结构,抗震设防烈度为7度,该项目基础形式为柱下独基,基础设计等级为丙级。
结构专业该资料包含:结构总说明,基础平面布置图,柱平面布置图,各层梁平法施工图,结构 平面布置图 ,楼梯图,大样图等共计16张图。
建筑专业该资料包含:建筑设计总说明,门窗表,门窗大样,平面图,立面图,剖面图,楼梯大样图,大样图等共计14张图。
分享投稿时间:近几年3月。

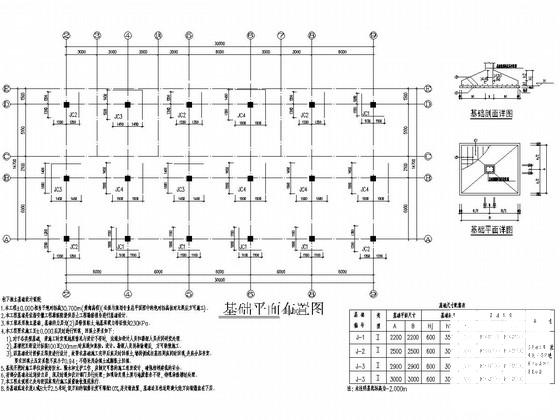

基础平面布置图

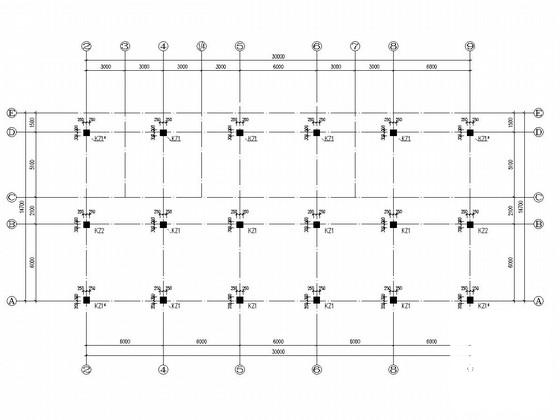

基础顶~±0.000标高柱平面布置图

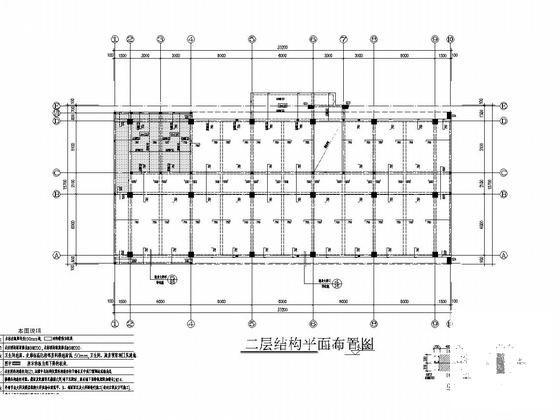

二层结构平面布置图

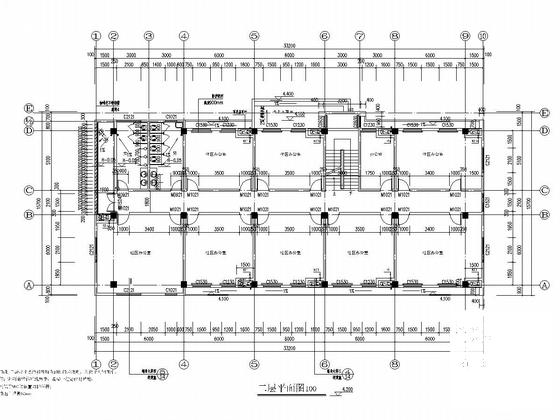

二层平面图

大样图

门窗表

三层梁平法施工图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 框架结构办公楼大样图 - 1
    框架结构办公楼大样图 - 1
  • 框架结构办公楼大样图 - 2
    框架结构办公楼大样图 - 2
  • 框架结构办公楼大样图 - 3
    框架结构办公楼大样图 - 3
  • 框架结构办公楼大样图 - 4
    框架结构办公楼大样图 - 4
  • 框架结构办公楼大样图 - 5
    框架结构办公楼大样图 - 5
  • 框架结构办公楼大样图 - 6
    框架结构办公楼大样图 - 6
  • 框架结构办公楼大样图 - 7
    框架结构办公楼大样图 - 7
  • 框架结构办公楼大样图 - 8
    框架结构办公楼大样图 - 8
以上是部分截图,请下载附件后查看完整高清内容
