4层框架结构生产项目办公楼结构施工CAD大样图

附件详情

本项目为钢木门生产项目1#办公楼，为多层建筑，为地上4层，无地下室，钢筋混凝土框架结构，柱下独立基础。基础设计等级为丙级，抗震设防烈度为7度。

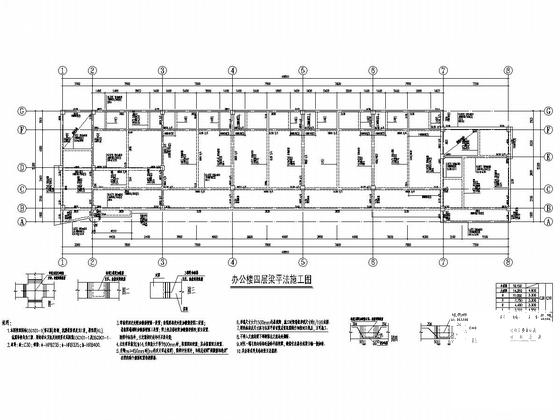

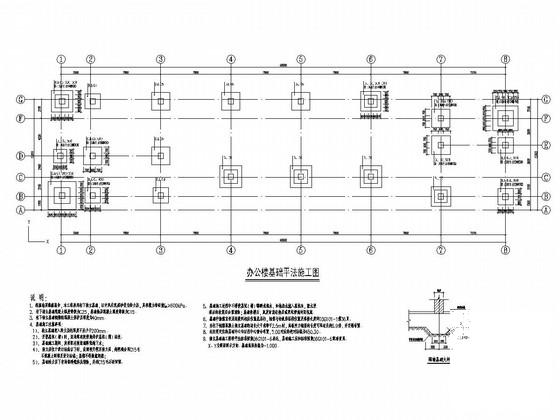

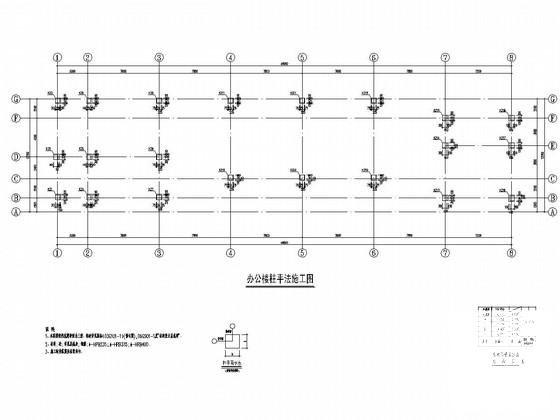

结构专业该资料包含：结构设计总说明，办公楼基础平法施工图，柱平法施工图，各层结构平面图，结构平面及板配筋图，梁配筋图，柱布置图，楼梯图等共计16张图。

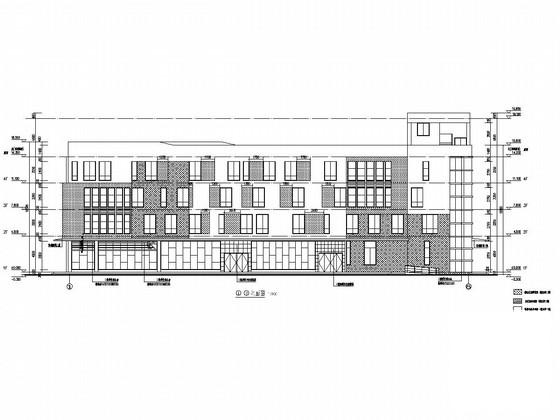

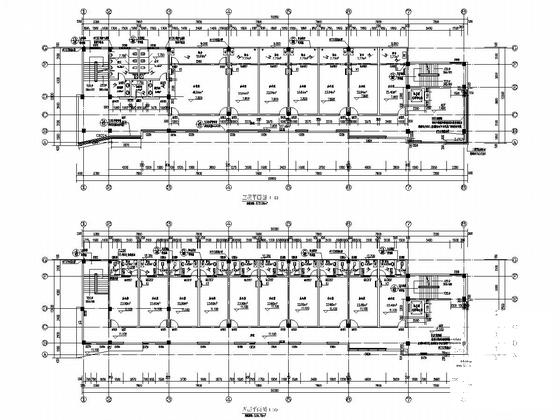

建筑专业该资料包含：施工图设计总说明，平面图，立面图，剖面图，卫生间大样图，门窗大样图，节点大样图等共计10张图。
