4层框架结构游泳馆与篮球馆结构施工CAD图纸

附件详情

本图纸为某游泳馆和篮球馆的结构施工图，该项目为全现浇钢筋混凝土结构，局部为钢和混凝土的混合机构，上部结构均为框架结构，地基类型为灌注桩，基础类型为桩承台加基础梁加片筏。均为7度设防。该项目钢屋面采用平面桁架体系。

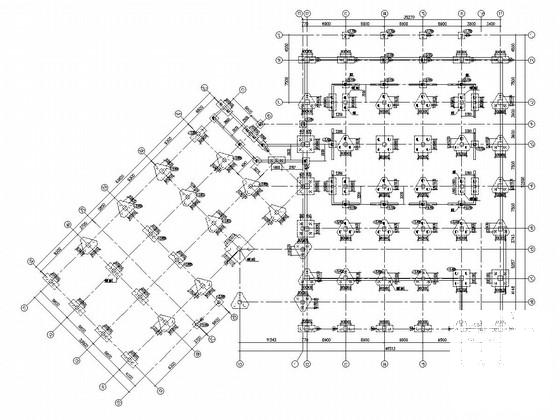

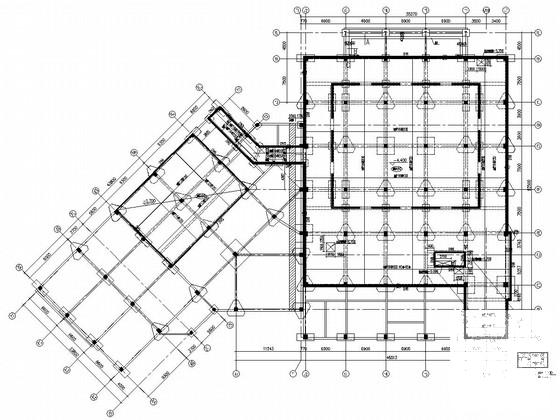

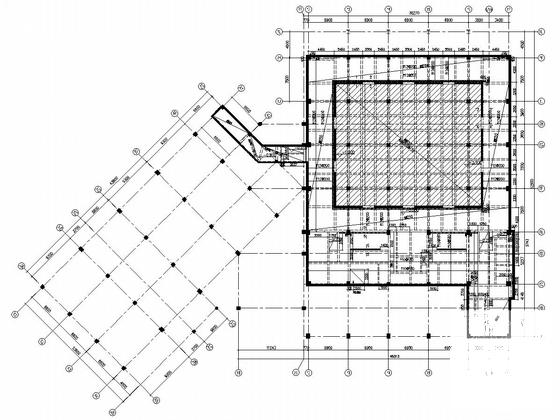

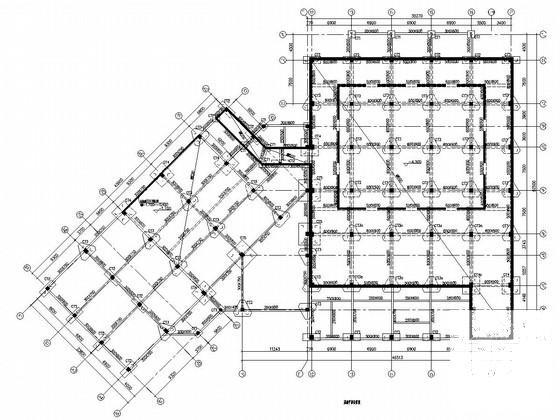

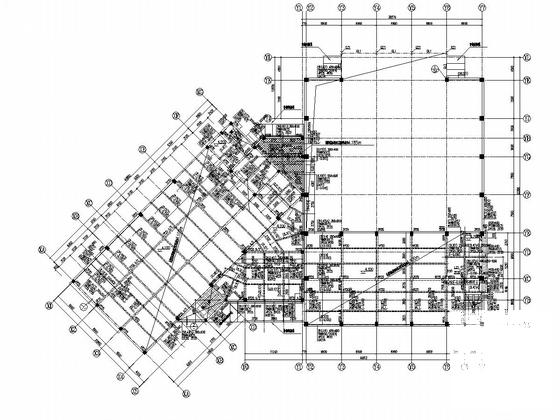

该资料包含：结构设计总说明、钢结构设计总说明、焊接规定、基础 平面布置图 、桩位布置图、承台布置图、地下室底板配筋、钻孔灌注桩详图、梁平法施工图、钢结构 节点详图 、 楼梯详图 等共54张图纸。
出图时间：近代.12。
