13000平米13层大型饭店综合楼中央空调设计施工CAD图纸
- 设计说明：有
- 建筑类别：办公,商业,酒店
- 建筑设计面积：13000平方米
- 地上层数：13层
- 地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：17张
- 设计年代：近代
- 设计内容：空调
- 空调系统：全空气系统,空气-水系统
- 项目所在地：四川
附件详情

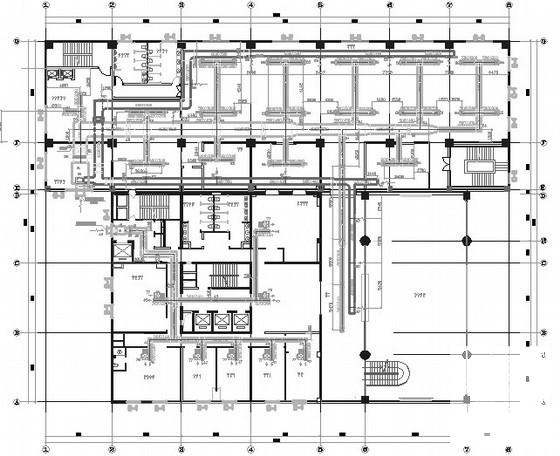

- 空调风平面图
- 空调水平面图
- 空调系统送回风系统图
- 制冷机房系统图
- 制冷机房平面原理图
- 新风系统图
附件详情
本建筑位于成都市，地上十三层，并有地下室，总建筑面积为13000m2。一层为大堂、商场、大堂吧、办公室，层高4.5m；二层为中餐厅、包间、中餐操作间大堂上空等，层高4.5m；三层为客房、男、女更衣室、游泳池、网球场等，层高4.5m；四-十三层为标准客房，层高3.3m。地下室为制冷机房、水泵房、配电室等，层高4.2m。
，图纸共19张。

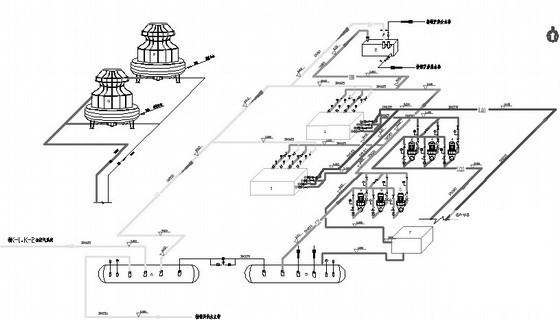

制冷机房系统图

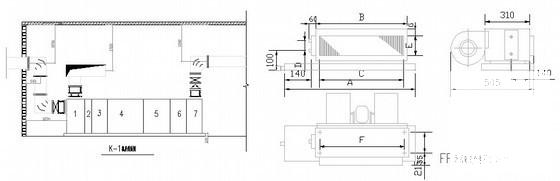

机房剖面图

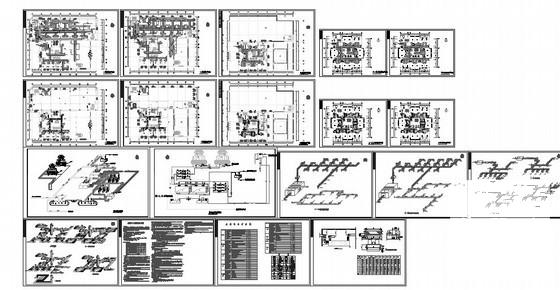

施工图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
大型中央空调设计 - 1 -
大型中央空调设计 - 2 -
大型中央空调设计 - 3 -
大型中央空调设计 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-04-27
- 评论次数：0
- 浏览次数：0
- 文件大小：1.88 MB
- 收藏次数：0
-
文件名称：
附件-995857967587688755855.zip
大型中央空调设计下载
