10587平米13层综合楼中央空调CAD施工图纸

附件详情

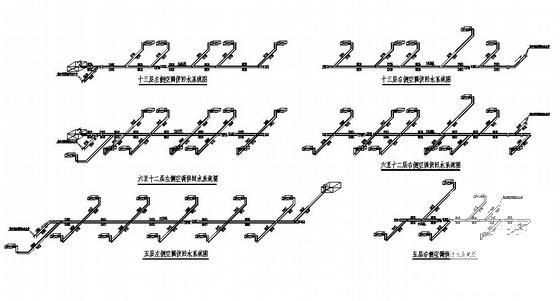

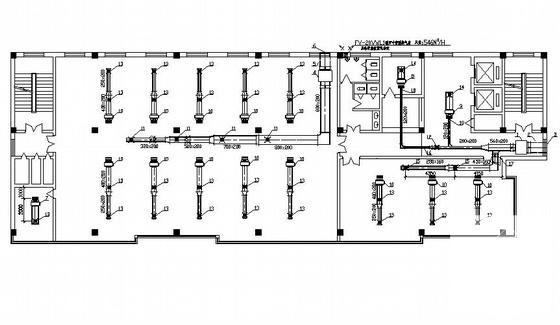

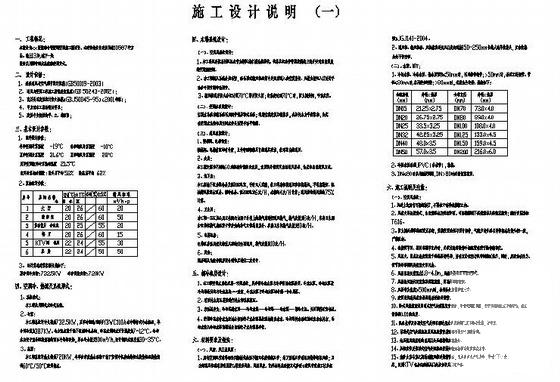

该资料为xx医院综合楼暖通空调施工图设计。本建筑物共计建筑面积10587平方米。地上13层,地下一层。设计采用两管制水系统的空调方式。

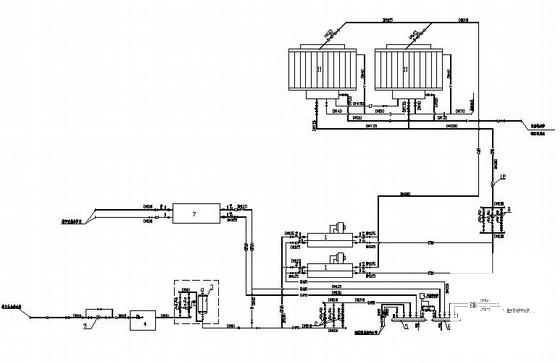

该项目总设计冷负荷为732.5KW，夏季冷源选用两台YBWC110A水冷螺杆式冷水机组，单台制冷量为387KW。冷水机组设于地下室制冷机房内，冷冻水供回水设计温度为7~12C。冷却水由设于室外配搂屋顶的两台冷却塔提供，单台冷水量为100m /h,设计供回水温度为30~35C。
该项目总设计热负荷为720KW，冬季由市政热水经设于地下室制冷机房内的板式换热机组换热提供60C/50C空调热水。
