13层框剪结构办公楼及5层框架科普中心结构施工CAD大样图

附件详情

该项目使用功能A栋为科普中心，地上5层，B栋为办公楼，地上13层。A栋结构体系为框架结构,结构的嵌固层位于基础顶;B栋结构体系为框架剪力墙结构,结构的嵌固层位于基础顶，抗震设防烈度为6度，采用人工挖孔桩，基础设计等级为乙级。

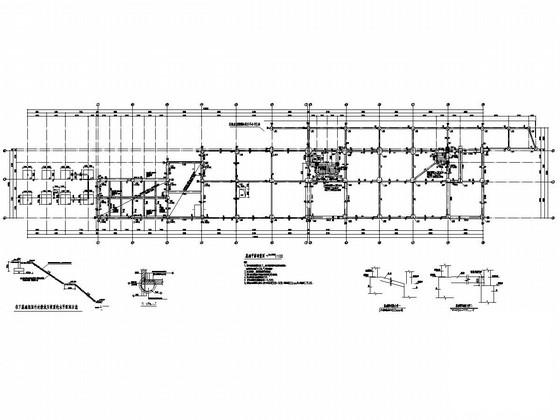

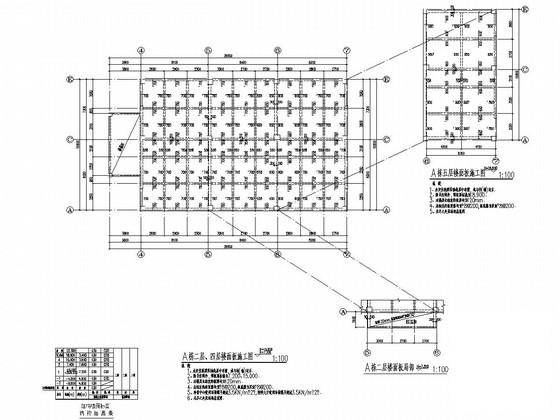

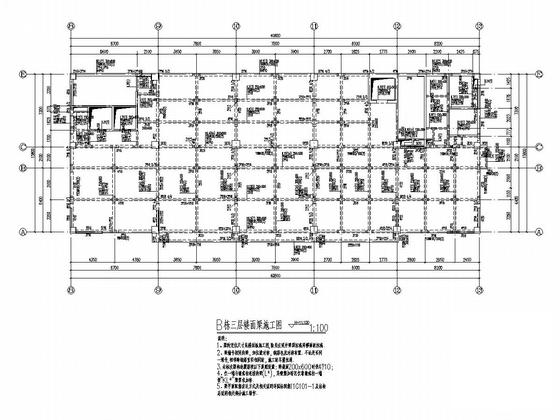

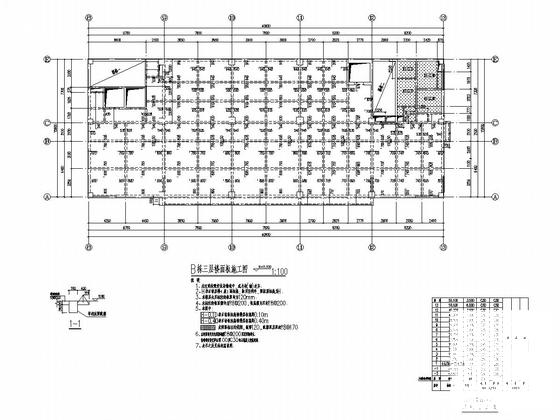

该资料包含：结构设计总说明，基础平面布置图，基础说明及大样，竖向构件布置图，楼面板施工图，楼面梁施工图，墙柱 平面布置图 ，卫生间结构图，车道结构图， 楼梯详图 等共计54张图。包括A、B栋详细计算书，车道计算、桩计算、挠度计算、卫生间计算等。
分享投稿时间：近几年7月。
