[CAD]13层框剪结构SOHO项目办公楼结构施工图纸

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度类型：高层建筑
• 建筑地上层数：13层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架剪力墙
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：6度抗震
• 风压：0.35kN/平方米
• 雪压：0.45kN/平方米
• 地下室功能：人防,车库,设备用房
• 参考图纸：23张
• 设计年代：近代

附件详情

该项目是13层框架剪力墙结构SOHO项目办公楼，地下一层，旁边紧邻16层酒店式公寓，和2层临街商铺，基础采用桩基础，抗震设防烈度为6度，包括计算书。

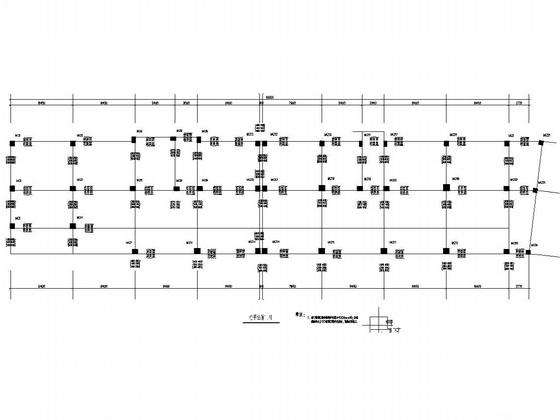

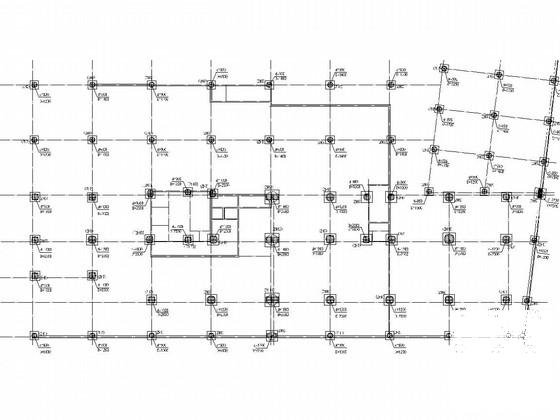

包括：结构设计总说明，结构设计总说明，基础布置平面图，桩大样及说明，地下室底板模板图，地下室底板梁平法施工图，人防门大样图，车道大样图，地下室顶板模板配筋图，柱平法施工图，楼板模板配筋图，梁平法施工图， 楼梯详图 ，楼梯大样图等共计23张图。

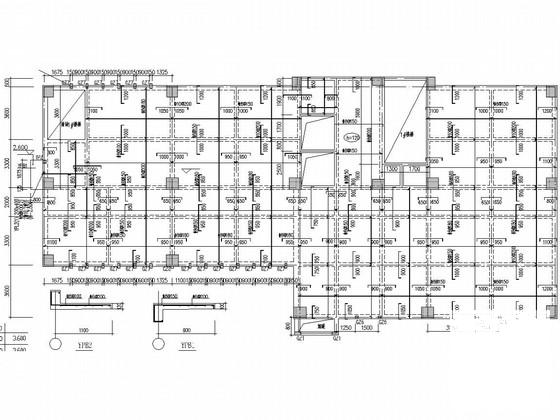

二层楼板模板配筋图

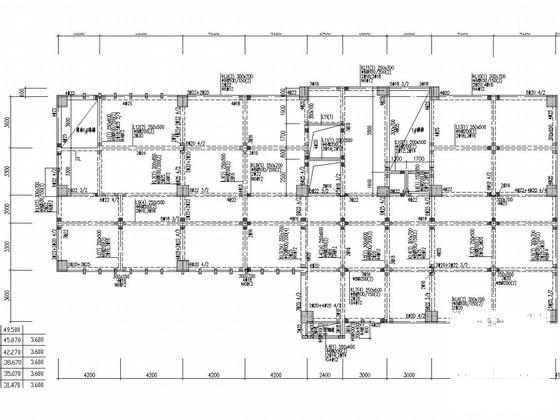

二层梁平法施工图

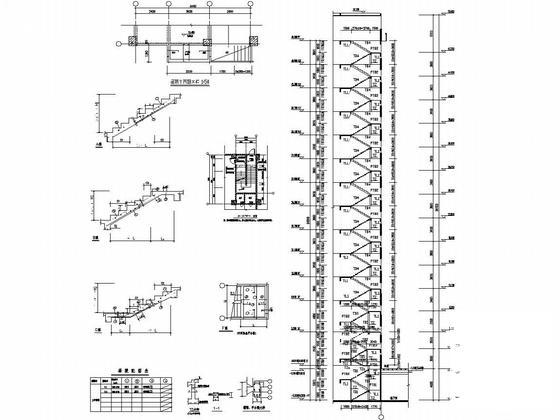

楼梯详图

柱平法施工图

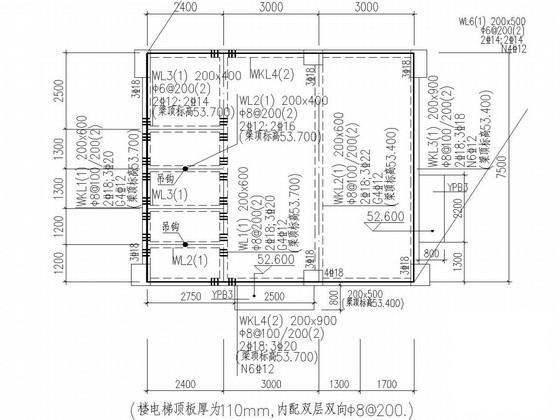

电梯顶板配筋图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-25 14:31:21上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在办公建筑专区发帖交流相关知识。
