28层剪力墙结构住宅楼结构施工图cad详图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:28层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 参考图纸:18张
  • 设计年代:近代

附件详情

该项目为江苏某小区的一栋住宅楼,地上28层,建筑设计结构形式为剪力墙结构,基础为钢筋混凝土钻孔灌注桩。
该资料包含:桩位平面布置图、基础结构平面图、约束边缘构件结构图、剪力墙墙体、架空板 平面布置图 、梁平法施工图、结构平面图、 楼梯详图 、墙身大样等共18张图纸。

基础结构平面图

一层架空板平面布置图

十~十九层梁结构平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

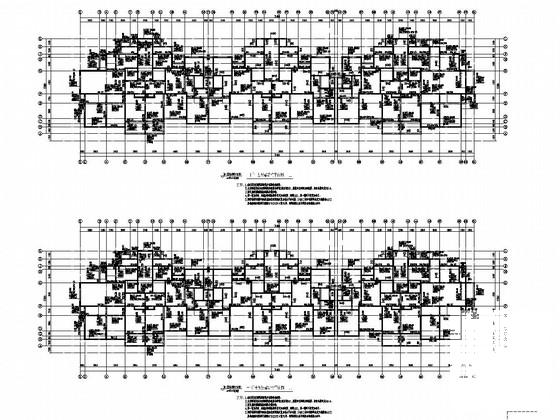

  • 剪力墙结构住宅楼施工图 - 1
    剪力墙结构住宅楼施工图 - 1

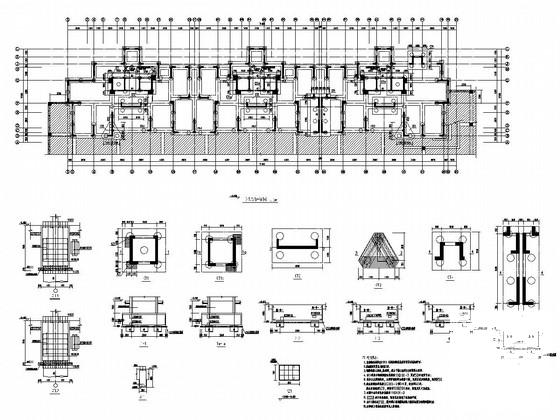

  • 剪力墙结构住宅楼施工图 - 2
    剪力墙结构住宅楼施工图 - 2

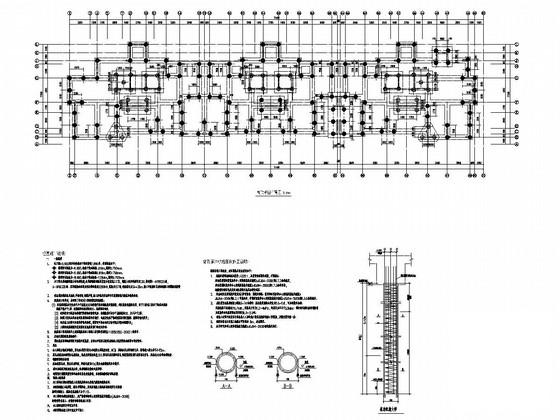

  • 剪力墙结构住宅楼施工图 - 3
    剪力墙结构住宅楼施工图 - 3

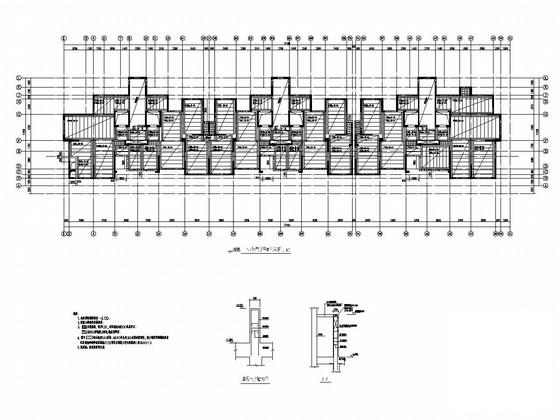

  • 剪力墙结构住宅楼施工图 - 4
    剪力墙结构住宅楼施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
