18层剪力墙结构住宅楼结构施工图cad楼梯详图
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：18层
- 建筑地下层数：2层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：剪力墙
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 风压：0.55kN/平方米
- 雪压：0.30kN/平方米
- 参考图纸：16张
- 设计年代：近代
附件详情
该附件为浙江某小区住宅楼，地上18层，地下二层，高为52.1米，建筑设计结构形式为剪力墙结构，非抗震设防。

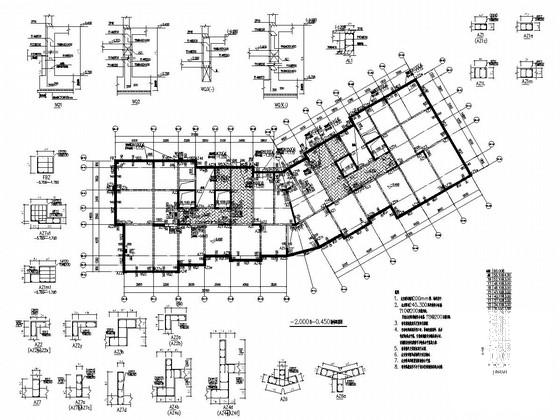

该资料包含：墙体配筋图、梁配筋图、板配筋图、
楼梯详图
等共16张图纸。

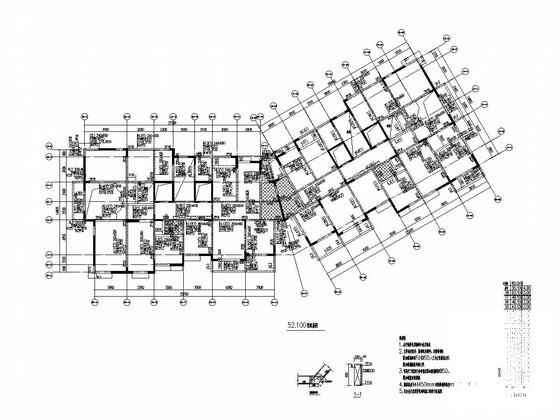

52.100梁配筋图

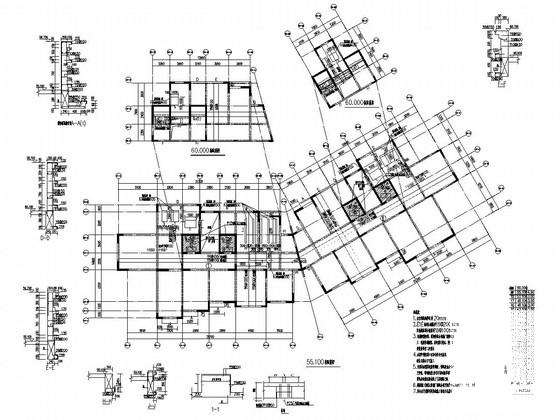

55.100板配筋图
楼梯详图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
剪力墙结构楼梯 - 1 -
剪力墙结构楼梯 - 2 -
剪力墙结构楼梯 - 3 -
剪力墙结构楼梯 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-07
- 评论次数：0
- 浏览次数：0
- 文件大小：1.5 MB
- 收藏次数：0
-
文件名称：
附件-995888909877687985865.zip
