11层剪力墙结构住宅楼结构施工图cad节点详图

附件详情

该项目位于郑州，地上为11层住宅，层高均为2.85m；地下二层为层高3.7m的自行车库，地下一层为层高2.9m的储藏室，室内外高差0.30m，主要檐口标高31.35m；地下室与单层地下车库相连，主楼与车库间设置沉降后浇带。
设计考虑主楼地下室顶板作为上部结构嵌固端。主楼采用剪力墙结构，CFG桩复合地基+筏板基础，基础设计等级为乙级，抗震设防烈度为7度。

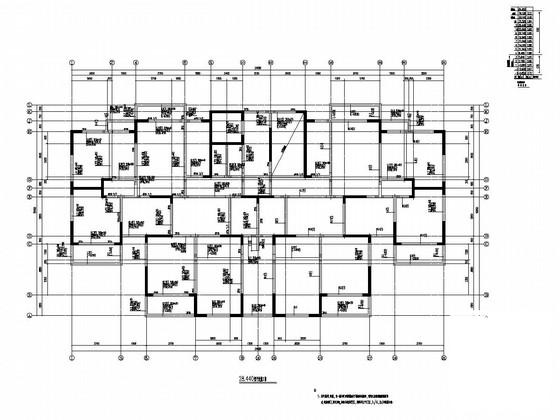

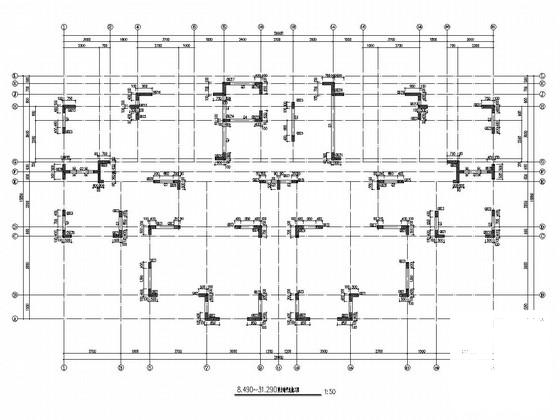

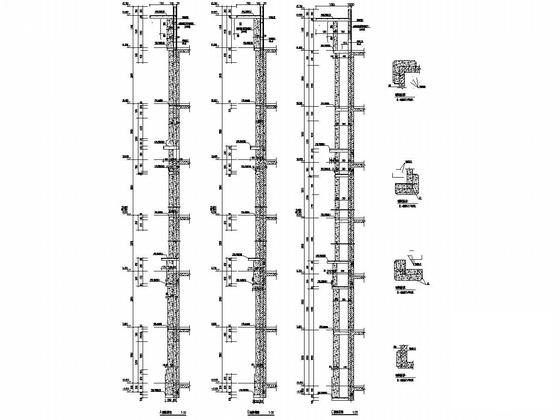

该资料包含：结构设计总说明，CFG桩平面布置图，基础 平面布置图 ，剪力墙平法施工图，暗柱表，梁平法施工图、板平法施工图，楼梯图，节点详图等共计36张图。
分享投稿时间：近几年7月。
