6层异形柱结构住宅楼结构施工CAD图纸

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5+1层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.30kN/平方米
  • 雪压:0.20kN/平方米
  • 地下室功能:车库
  • 设计年代:近代

附件详情

该附件为贵州某小区住宅楼,总层数为-1+5+1层,建筑设计结构形式为异形柱结构,基础为人工挖孔桩基础,6度设防。
该资料包含: 结构设计说明 、孔桩平面布置图、柱、剪力墙平面布置图、柱 平面布置图 、墙柱配筋表、梁配筋平面图、板配筋平面图、楼梯大样等共24张结构图纸。

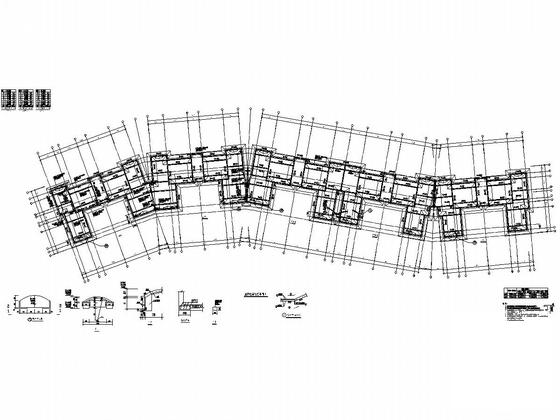

地下室柱,剪力墙平面布置图

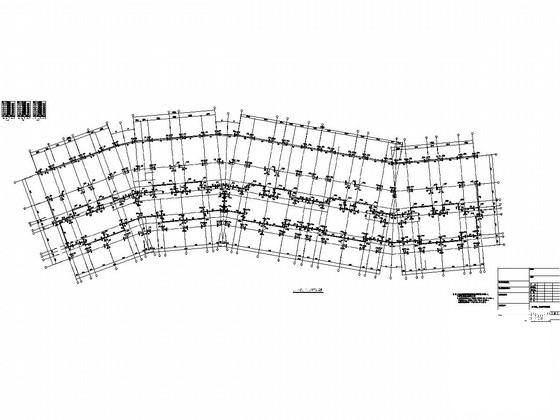

一层梁配筋平面图

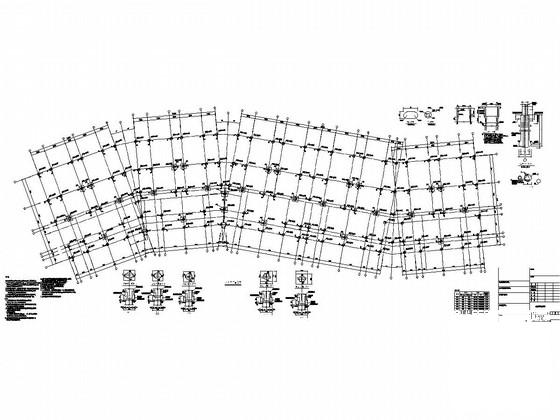

屋顶层梁配筋平面图

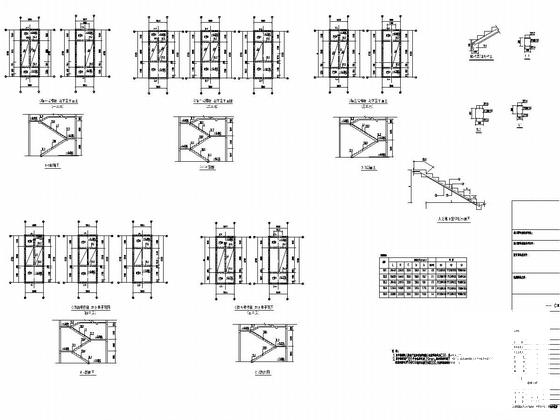

楼梯大样1

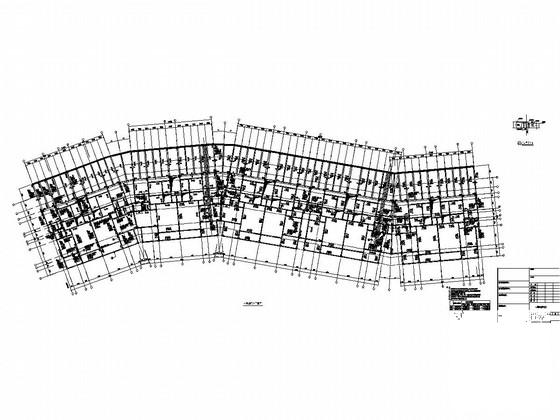

四层板配筋平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 异形柱结构图纸 - 1
    异形柱结构图纸 - 1
  • 异形柱结构图纸 - 2
    异形柱结构图纸 - 2
  • 异形柱结构图纸 - 3
    异形柱结构图纸 - 3
  • 异形柱结构图纸 - 4
    异形柱结构图纸 - 4
  • 异形柱结构图纸 - 5
    异形柱结构图纸 - 5
  • 异形柱结构图纸 - 6
    异形柱结构图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
