33层剪力墙高层住宅楼及配建楼结构施工CAD图纸

附件详情

该项目位于天津，地面以上总层数为33层，结构体系采用现浇钢筋混凝土剪力墙结构，局部2#配建楼为框架结构。采用后注浆钻孔灌注桩基础，基础设计等级为甲级，抗震设防烈度为7度（抗震构造措施按8度考虑）。

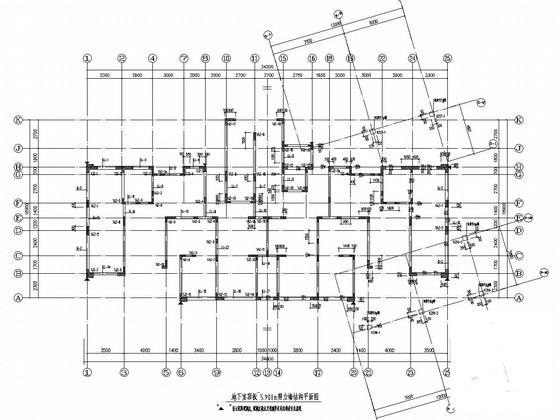

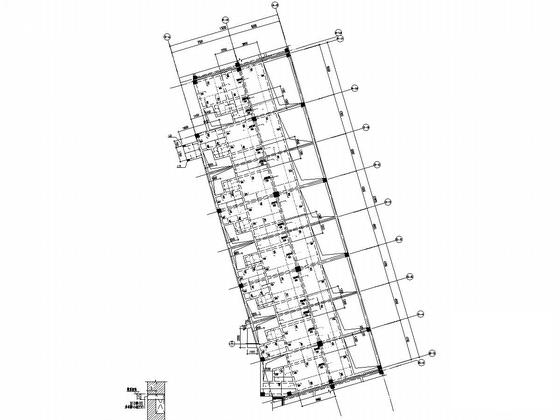

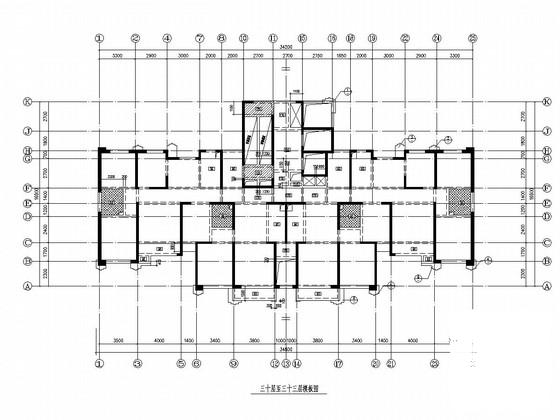

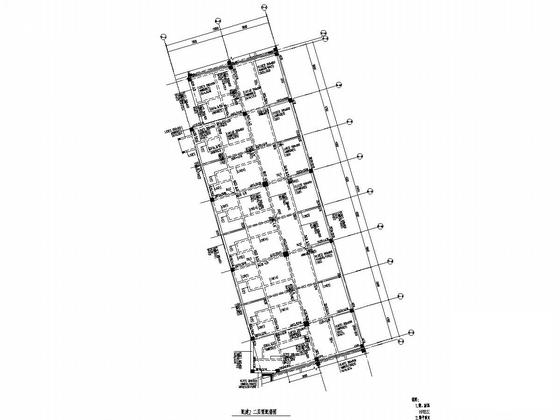

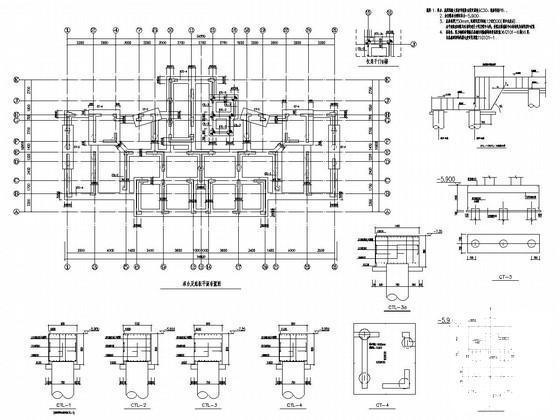

该资料包含：结构设计总说明，桩位平面布置图，承台及底板 平面布置图 ，剪力墙结构平面图，各层结构平面图，板配筋图，梁配筋图，配建梁板柱结构图，节点详图，楼梯图等共计69张图。
分享投稿时间：近几年12月。
