综合楼地下室3层通风施工CAD图纸

  • 设计详细说明:有
  • 建筑类别:住宅,商业
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 建筑地下层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:18张
  • 设计内容:空调,通风,防排烟
  • 冷热源:电动压缩式冷水机组
  • 空调系统:全空气系统,空气-水系统
  • 水系统:单式泵
  • 项目所在地:四川

附件详情

本建筑物地下室负二、三层主要为车库设备用房,地下一层为超市,地面上一期共23+1层,其中一二层为商业场所,3层及以上为住宅,二期地面上共四层均为营业用房,建筑总高度为80m.
空调冷热源:该系统采用四台单冷螺杆机组+3台中央热水机组放置在地下一层空调机房里,总制冷量为4637kW,总制热量为1698kW。通风排烟系统:各房间换气次数为空调机房>6次/h; 制热机房15次/h; 地下车库通风换气次数按照不小于6次/小时考虑,车库排风、排烟共用一套系统,排风按照上部排1/3,下部 排2/3的原则进行设计。

2

3

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

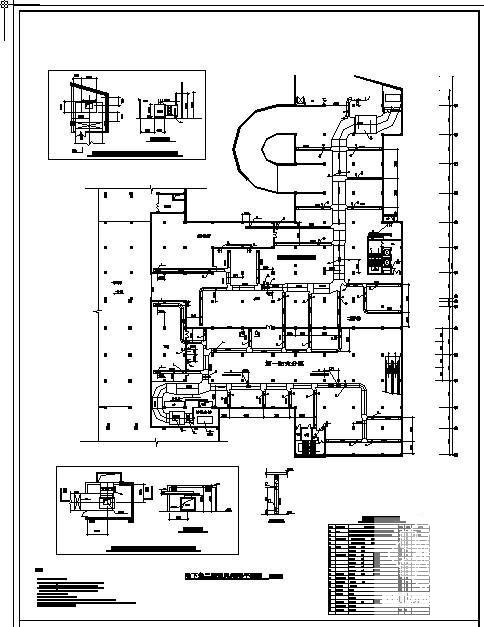

  • 地下室施工图纸 - 1
    地下室施工图纸 - 1

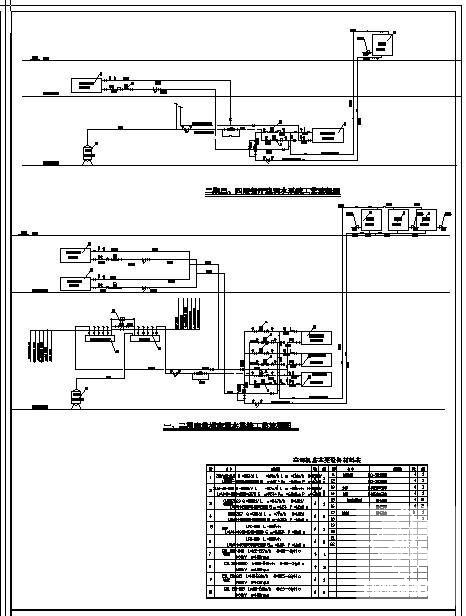

  • 地下室施工图纸 - 2
    地下室施工图纸 - 2

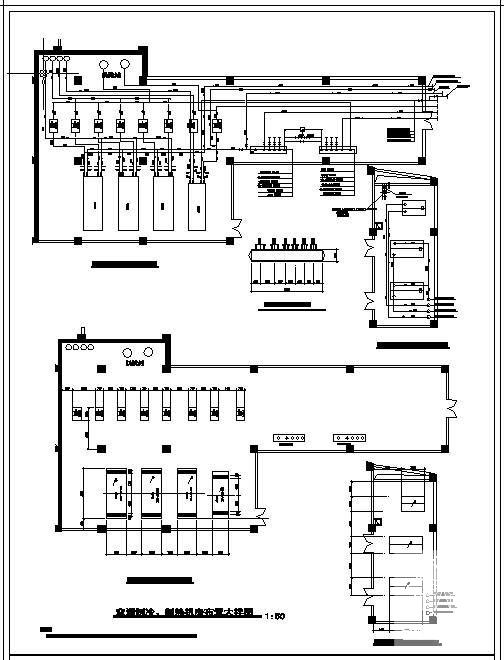

  • 地下室施工图纸 - 3
    地下室施工图纸 - 3
以上是部分截图,请下载附件后查看完整高清内容
