13160平米地上7层宾馆空调CAD施工图纸

  • 设计详细说明:有
  • 建筑类别:宾馆
  • 建筑高度类型:高层建筑
  • 建筑设计面积:13160平方米
  • 建筑地上层数:7层
  • 图纸设计深度:施工图
  • 参考图纸:19张
  • 设计内容:空调
  • 空调系统:空气-水系统
  • 水系统:双管制,同程式,异程式
  • 项目所在地:浙江

附件详情

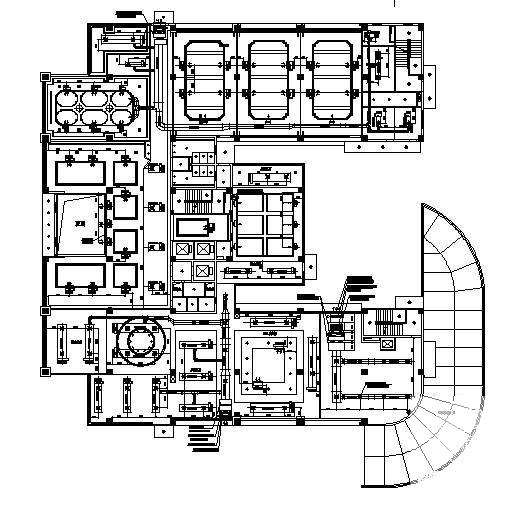

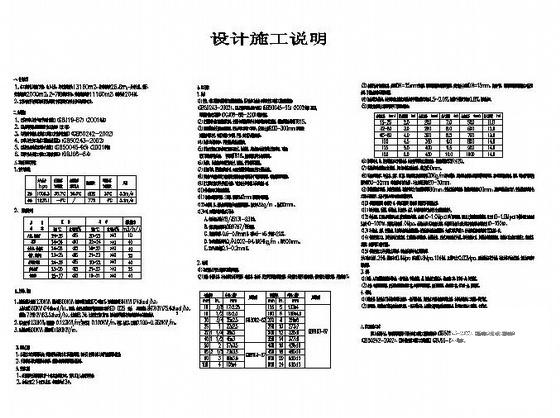

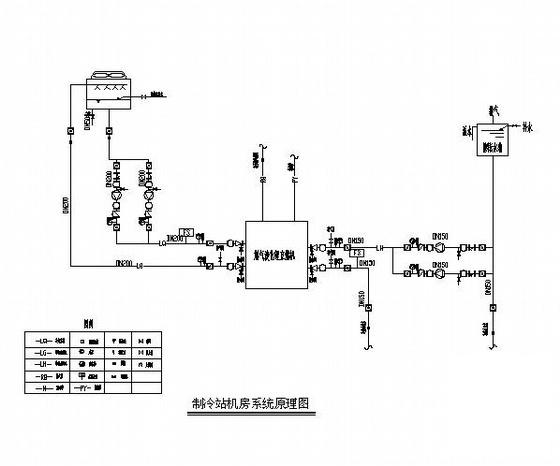

宾馆冷热源为溴化锂直燃机,该资料包含风管、水管、水系统图和施工设计说明。
水系统主立管采用同程系统;空调各楼层水系统采用二管制异程系统,在各主1支管回水管上加装平衡阀调节水流量;空调冷热水系统采用膨胀水箱定压,由膨胀水箱浮球阀控制补水泵启停。

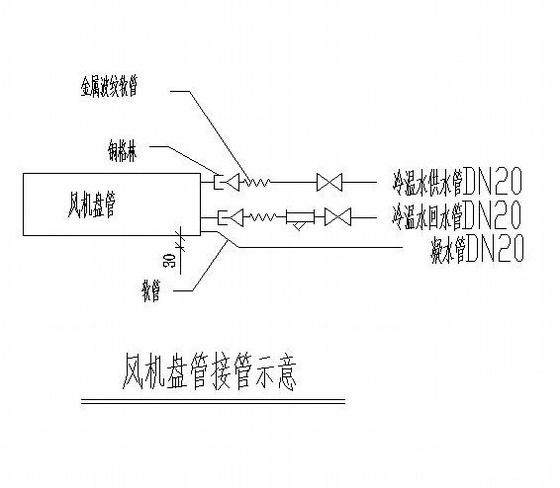

空调房间采用风机盘管+新风得空调方式,满足室内人员舒适要求;全楼公设21个新风系统,每层楼均有3个。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 宾馆施工图纸 - 1
    宾馆施工图纸 - 1
  • 宾馆施工图纸 - 2
    宾馆施工图纸 - 2
  • 宾馆施工图纸 - 3
    宾馆施工图纸 - 3
  • 宾馆施工图纸 - 4
    宾馆施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
