拱桁架屋面全套结构CAD施工图纸（总共10张CAD施工图纸）
- 建筑类别：其他
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：桁架,拱结构
- 结构安全等级：二级
- 结构最大跨度：14.4m
- 抗震设防烈度：8度抗震
- 风压：0.45kN/平方米
- 雪压：0.40kN/平方米
- 参考图纸：10张
- 设计年代：近代
附件详情
经典拱桁架屋面全套结构图（已施工）
该资料包含：钢
结构设计说明

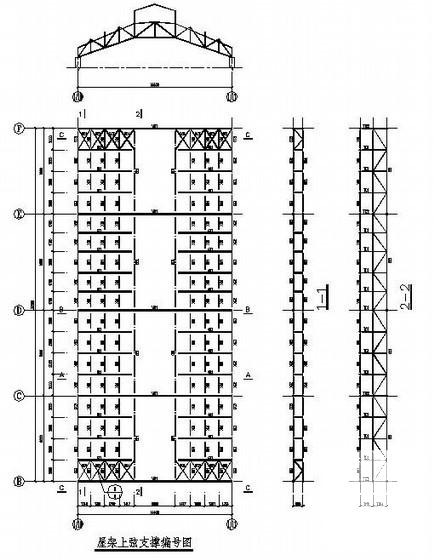

，屋架上弦支撑编号图，屋架下弦支撑编号图及天窗架
平面布置图

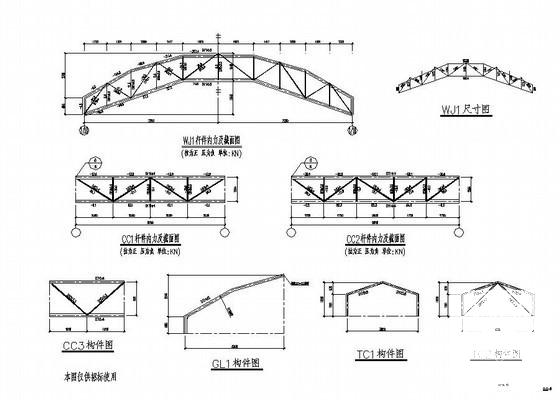

，剖面图，构件图，
节点图

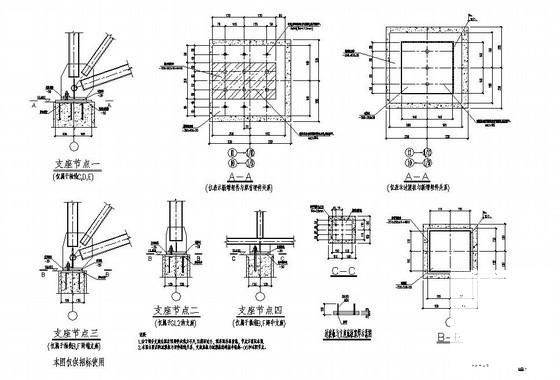

，支座
节点图

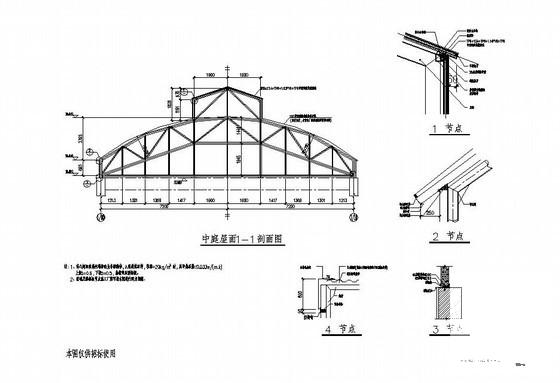

，中庭屋顶平面图，中庭屋面立面图，中庭屋面1-1剖面图及节点
共10张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
屋面结构施工图 - 1 -
屋面结构施工图 - 2 -
屋面结构施工图 - 3 -
屋面结构施工图 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-06
- 评论次数：0
- 浏览次数：0
- 文件大小：0.44 MB
- 收藏次数：0
-
文件名称：
附件-995878856657775577858.rar
