5000平米5层调度中心空调竣工CAD施工图纸
- 设计详细说明：有
- 建筑类别：办公
- 建筑高度类型：多层建筑
- 建筑设计面积：5000平方米
- 建筑地上层数：5层
- 图纸设计深度：施工图
- 参考图纸：21张
- 设计内容：空调,通风,防排烟,其它
- 冷热源：锅炉,蓄冷（热）系统
- 节点大样：冷却塔,水箱
- 项目所在地：四川
附件详情
该项目位于四川省成都市，总建筑面积约5000多平米，实际空调面积约4100多平米，本建筑的使用功能为办公，属于多层建筑。空调冷源采用冰蓄冷冷源，冷冻水供回水温度为7/12℃。空调热源采用一台间接式燃气热水锅炉，加热循环水，供回水温度60/50℃。该项目按冰蓄冷空调分量蓄冰模式设计，双工况螺杆冷水机组和盘管为串联方式，主机位于盘管上游。 该项目冬季采用465kW燃气热水锅炉一台,间接加热循环水，为末端提供热量。供回水温度为 60°c/50°c
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

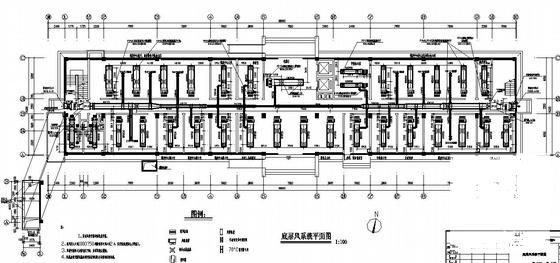

空调竣工图纸 - 1 -

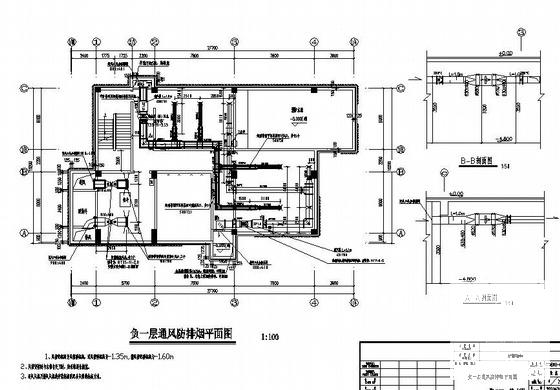

空调竣工图纸 - 2 -

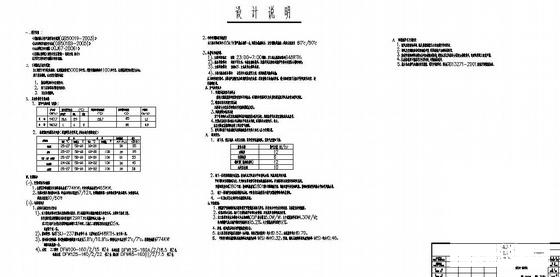

空调竣工图纸 - 3 -

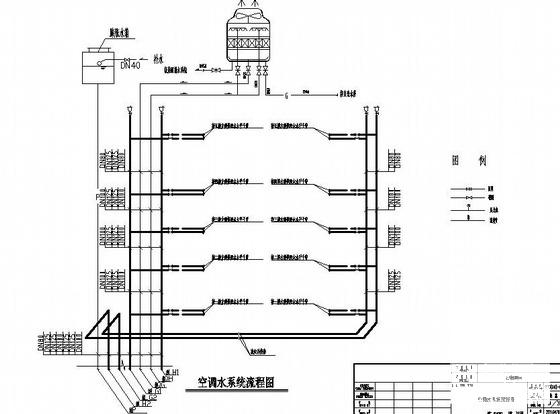

空调竣工图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-06
- 评论次数：0
- 浏览次数：0
- 文件大小：2.36 MB
- 收藏次数：0
-
文件名称：
附件-995857985557976865887.rar
