6747平米3层局部5层水道调度中心工程竣工CAD图纸

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:竣工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 特种结构:其他结构
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.4kN/平方米
  • 雪压:0.4kN/平方米
  • 参考图纸:77张
  • 设计年代:近代

附件详情

江苏某水道调度中心工程竣工图
该资料为:江苏某水道调度中心工程竣工图
建筑设计面积:6747平方米
占地面积:2627平方米
建筑层数:主体三层,局部五层
抗震设防烈度:6度
主要结构类型:框架
工程合理使用年限:50年
该资料包含:
1、建筑竣工图:
建筑设计说明、总平面图、各层平面图、屋顶平面图、立面图、剖面图、门窗尺寸大样、幕墙尺寸大样、钢结构雨蓬详图共20张图纸。
2、结构竣工图:
结构总说明、桩位平面布置图、桩承台 平面布置图 、承台配筋图、基础梁配筋图、楼面板配筋图、横向梁配筋图、纵向梁配筋图、柱配筋图、楼梯结构图共42张图纸;
3、水电竣工图:
电气设计说明、系统图、各层电气平面图、屋顶 防雷平面图 、水箱间电气平面图、各层配电干线及 弱电平面图 、给排水设计说明、消火栓系统图、给排水系统图、各层给排水平面图、水箱间给排水平面图、卫生间详图及系统图共15张图纸。

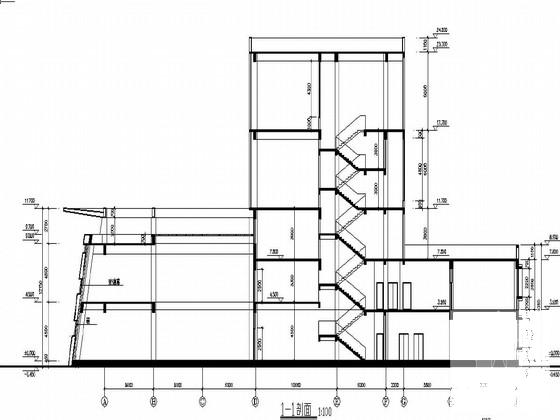

1-1剖面图

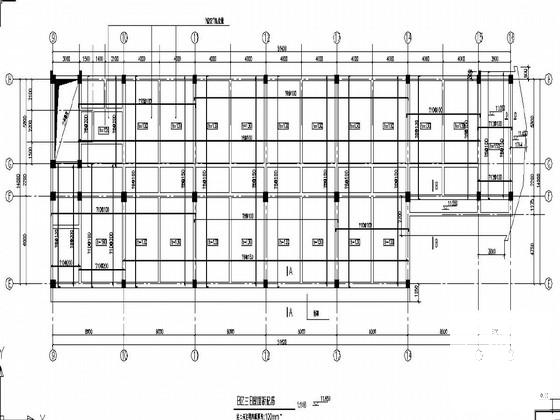

B区三B屋面板配筋图

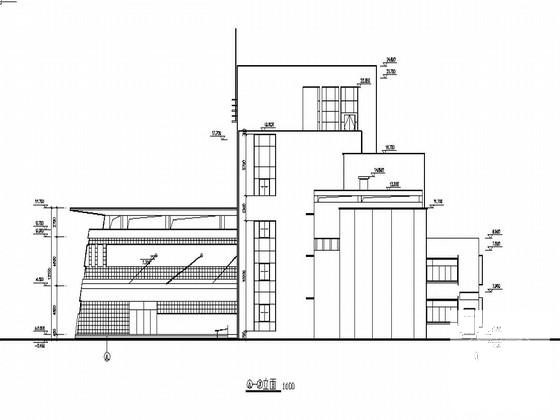

立面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 工程竣工图纸 - 1
    工程竣工图纸 - 1
  • 工程竣工图纸 - 2
    工程竣工图纸 - 2
  • 工程竣工图纸 - 3
    工程竣工图纸 - 3
  • 工程竣工图纸 - 4
    工程竣工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
