40343平米2层厂房给排水施工CAD图纸

  • 建筑类别:工业厂房
  • 建筑地上层数:2层
  • 建筑地下层数:0层
  • 出图日期:2009
  • 建筑设计面积:40343.6平方米
  • 设计阶段:施工图设计
  • 供水方式:市政供水
  • 供水分区:无
  • 污废水排水体制:合流
  • 设计内容:给排水, 消火栓, 自动喷水

附件详情

该项目总面积29528.8平方米,总建筑面积49930.04平方米,建筑体积40343.6m3,建筑高度15.00m一层为厂房夹层为办公用房,二层为加工车间,属于丁类厂房,为多层工业建筑。建筑耐火等级为二级。三、设计范围:建筑 用地红线 范围内的给排水及消防给水设计。

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源
  • 给排水施工图纸 - 1

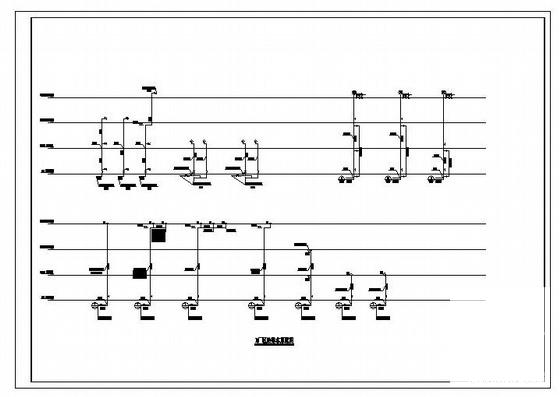

    给排水施工图纸 - 1
  • 给排水施工图纸 - 2

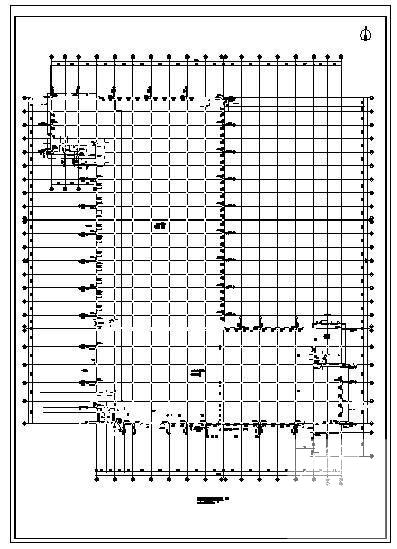

    给排水施工图纸 - 2
  • 给排水施工图纸 - 3

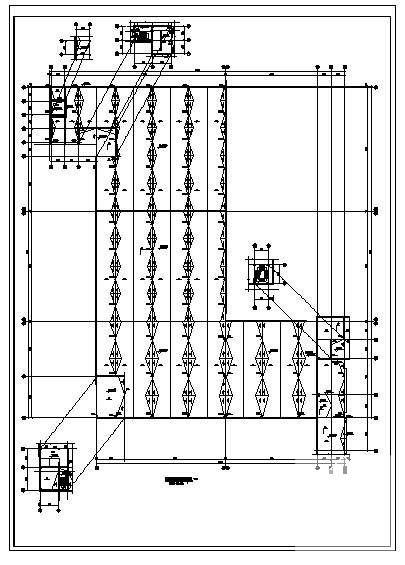

    给排水施工图纸 - 3
以上是部分截图,请下载附件后查看完整高清内容
