72000平米2层购物中心空调机房设计CAD施工图纸

  • 设计详细说明:有
  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑设计面积:72000平方米
  • 建筑地上层数:2层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:13张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,机房
  • 冷热源:电动压缩式冷水机组,蓄冷(热)系统
  • 空调系统:制冷剂系统

附件详情

  • 设计说明及图例
  • 排风平面图
  • 送、排风机 平面布置图
  • 防烟楼梯间.前室正压送风系统图
  • 制冷机房水系统图

附件详情

该资料图纸为某购物中心空调机房图纸,包含水蓄冷、离心主机、超市防排烟等设计,该项目冷.热源由设在地下一层的制冷机房供给,空调面积为70000平方米,夏季空调冷负荷为9100KW,冬季空调热负荷为5600KW.空调冷冻水采用水蓄冷,供冷有四种运行方式。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

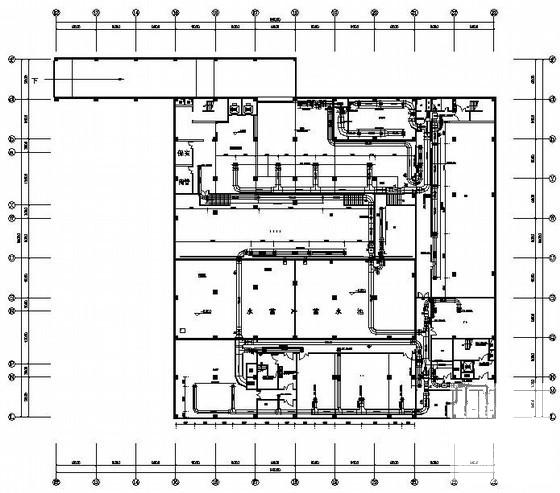

  • 空调机房设计施工图 - 1
    空调机房设计施工图 - 1

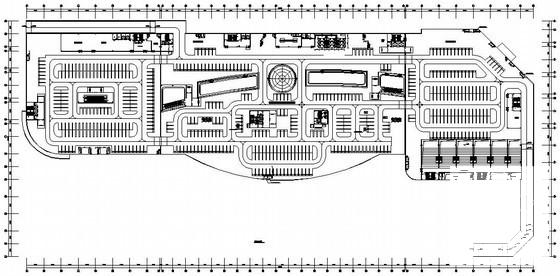

  • 空调机房设计施工图 - 2
    空调机房设计施工图 - 2

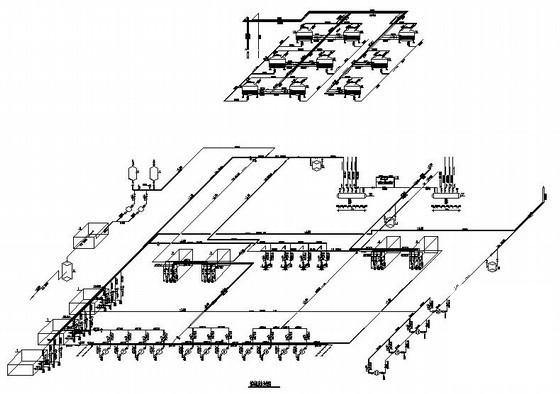

  • 空调机房设计施工图 - 3
    空调机房设计施工图 - 3

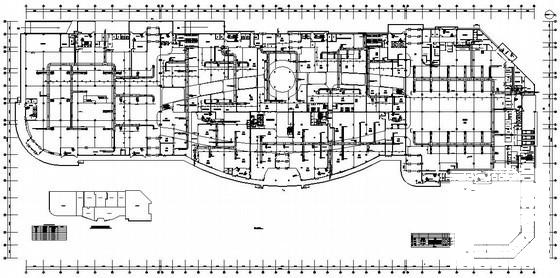

  • 空调机房设计施工图 - 4
    空调机房设计施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
