5层建筑机房通风设计CAD施工图纸(空调冷凝水管)(dwg)

tiantianuu

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：其他
• 建筑高度：多层建筑
• 地上层数：5层
• 图纸设计深度：施工图
• 参考图纸：8张
• 设计年代：近代
• 设计内容：通风
• 项目地址：上海

附件详情

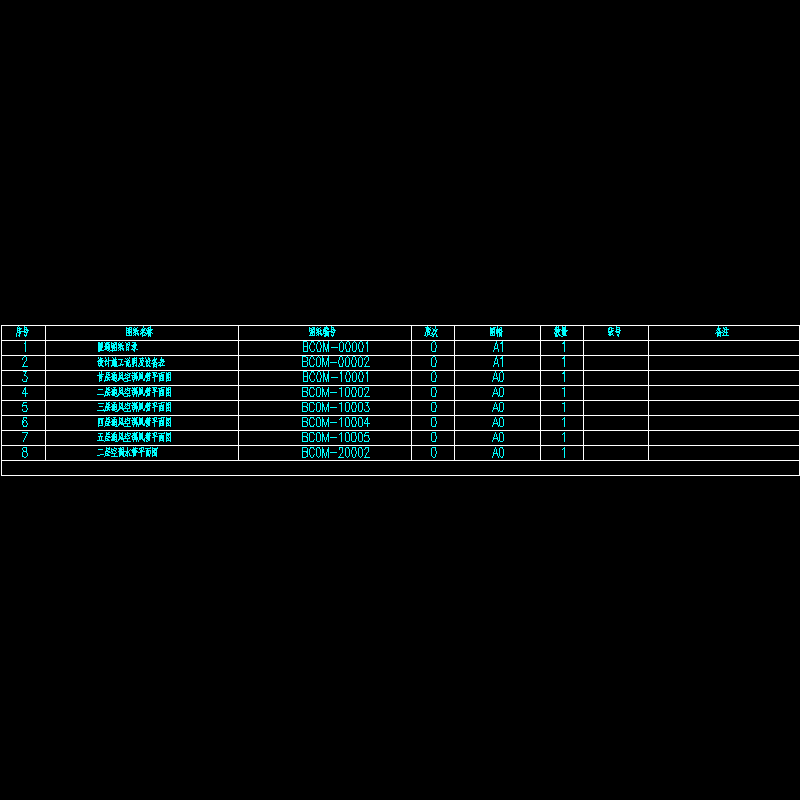

• 暖通资料目录

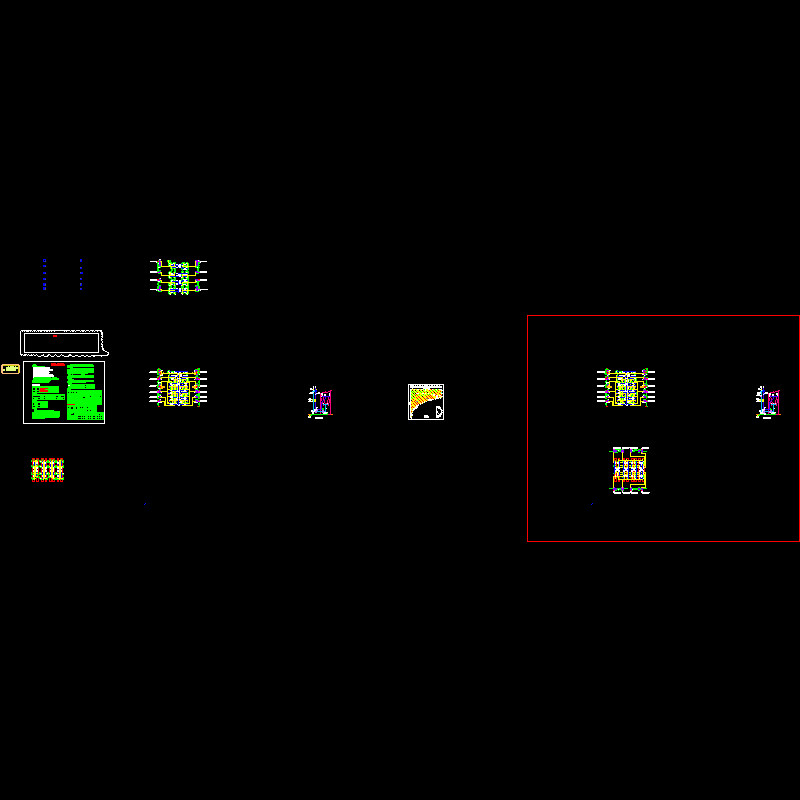

• 设计施工说明及设备表

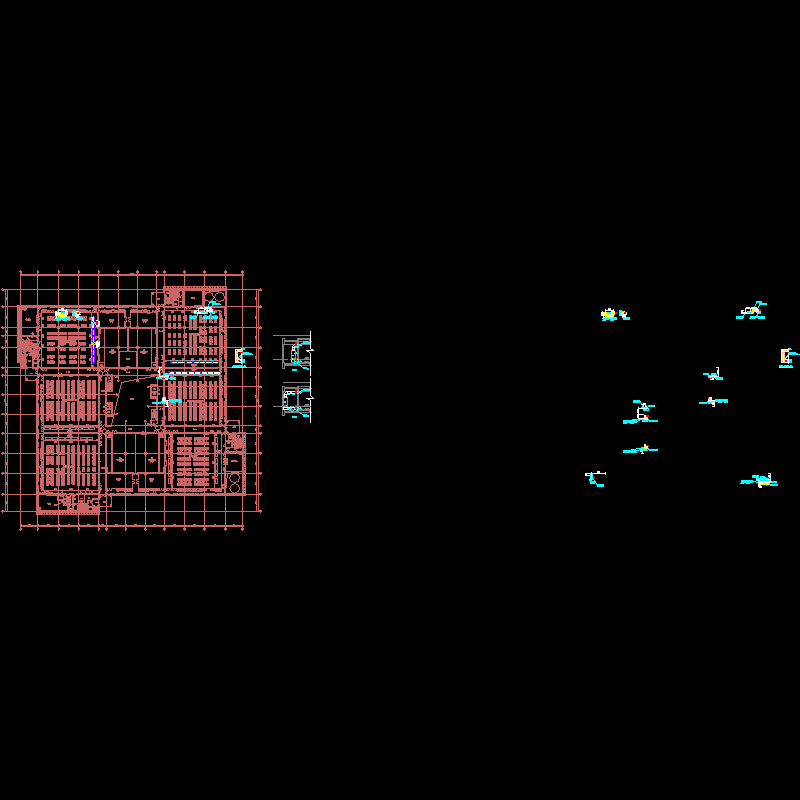

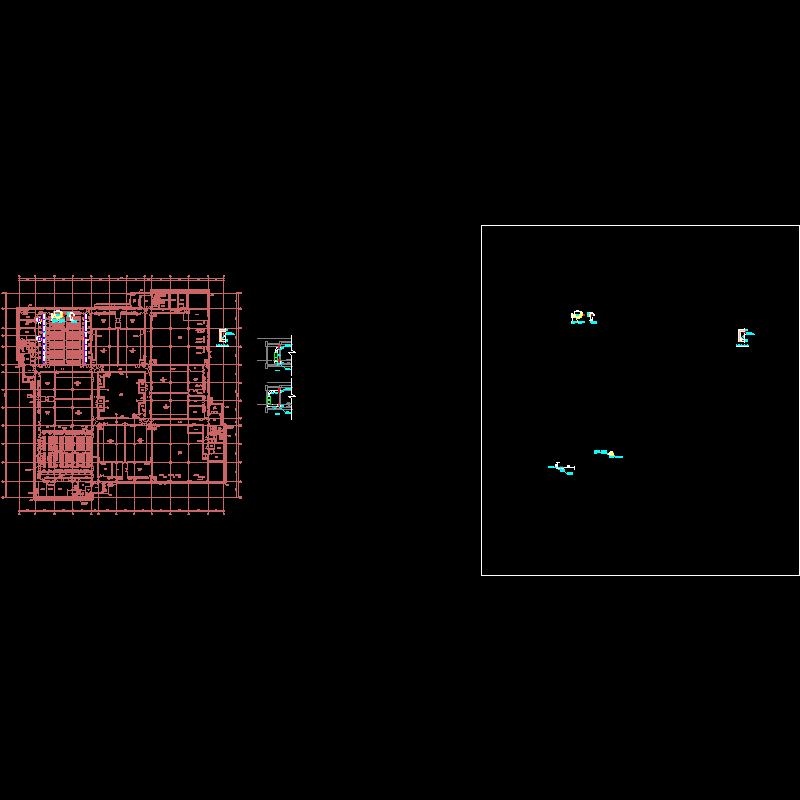

• 首层通风空调风管平面图

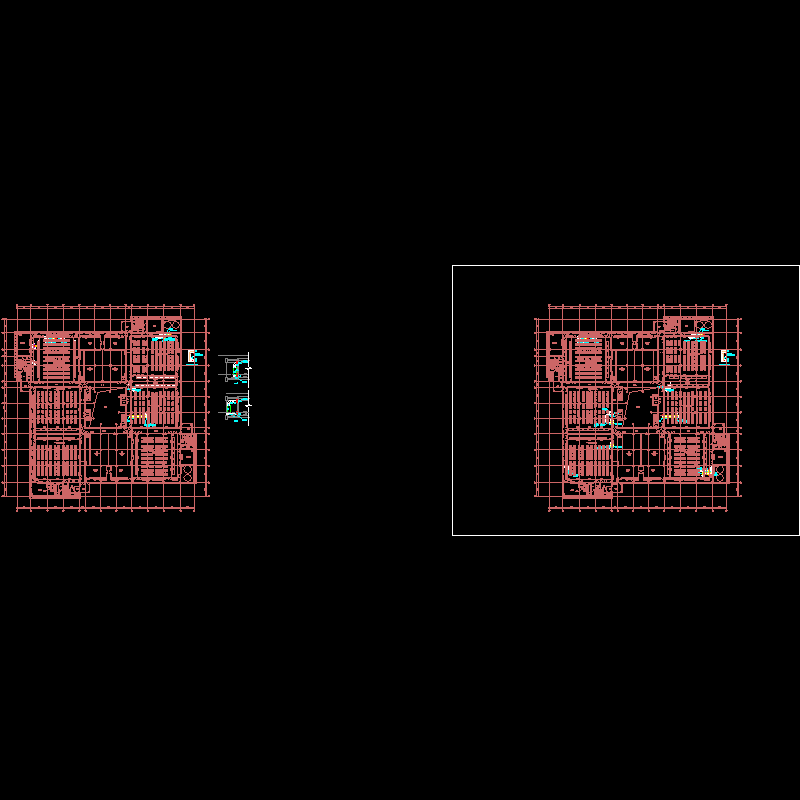

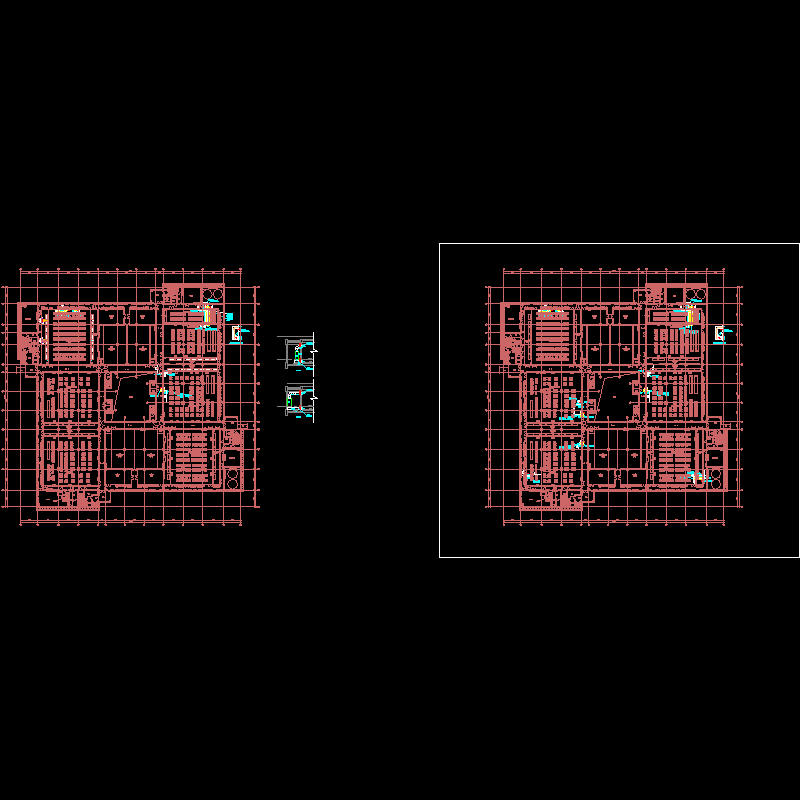

• 二层通风空调风管平面图
• 二层空调水管平面图

附件详情

1制冷方案
设计范围：高密机房的行级制冷部分;屏蔽机房、低密、中密机房制冷部分。
首层高密度机房H11和H12，采用传统精密空调下送风 行间送风的组合制冷方式，其中该资料院仅负责行级制冷部分。行间制冷采用交叉复用方案，每组热通道行间空调分别由不同的主机供冷，任一台主机出问题不会完全影响整组IT机柜。行间空调末端使用铜管，避免机房水隐患，在空调间增加制冷剂分配设备。采用冷冻水-氟交换制冷模块XDP，铜管下走线至行间空调。每个高密机房行级制冷负荷为864KW，共采用32台27KW行间制冷空调。每个行级制冷空调冷凝水管直接下至地板下并排至地漏。在地板下的楼板上设置挡水围堰。
2. 机房内部风系统
所有数据机房新风系统，灾后清空系统末端属于机房内部的由我设计院设计出图。新风管穿数据机房处均设置FM2防火阀。灾后清空风管进数据机房处设置FM1防火阀。

部管平面图

bc0m-00001-图纸目录.dwg

bc0m-00002_设计施工说明及设备表.dwg

bc0m-10001_首层通风空调风管平面图.dwg

bc0m-10002_二层通风空调风管平面图.dwg

bc0m-10003_三层通风空调风管平面图.dwg

bc0m-10004_四层通风空调风管平面图.dwg

bc0m-10005_五层通风空调风管平面图.dwg

bc0m-20002_二层空调水管平面图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
