4层休闲中心建筑消防设计CAD施工大样图
- 设计详细说明：有
- 建筑类别：商业,宾馆,娱乐
- 建筑高度类型：多层建筑
- 建筑地上层数：4层
- 图纸设计深度：施工图
- 参考图纸：9张
- 设计年代：近代
- 消防设计：室内消火栓系统,喷淋系统,灭火器配置系统
- 供水设备：高位水箱,水泵站,稳压泵,水池
- 供水方式：市政供水,高位水箱供水,无负压供水
- 火灾危险等级：中危险级Ⅰ级
- 消火栓用水量室内(L/S)：10
- 大样节点：水箱,水泵,泵房,卫生间,设备房布置
- 项目所在地：湖南
附件详情
- 资料目录
- 设计说明
- 一层给排水平面图
- 二层给排水平面图
- 三层给排水平面图
- 四层给排水平面图
- 卫生间大样图
- 给排水系统图
- 喷淋、 消防系统 图
- 水泵房及消防水池平面图
附件详情
该项目位于湖南，为四层休闲中心建筑，主体建筑室内标高为0.00；主体建筑已建造完成。建筑共计四层，建筑高度为14.70米，其中一层为舞厅，二、三层浴室，四层旅馆。一、二、三层建筑使用性质为娱乐场所，按规范设喷淋系统。
设计范围：自动喷水灭火系统、消火栓给水系统。
，共9张图。

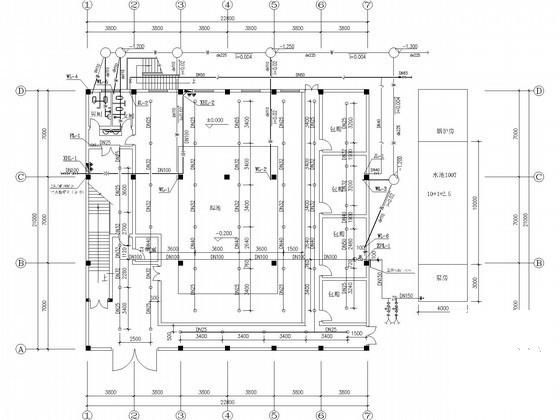

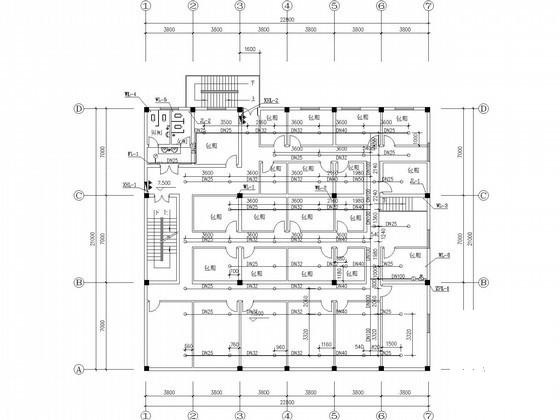

三层给排水平面图

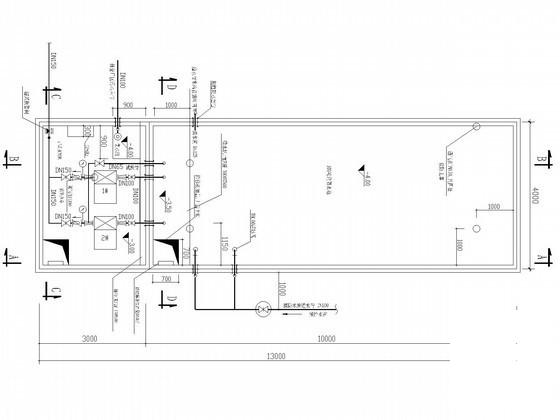

水泵房及消防水池平面图

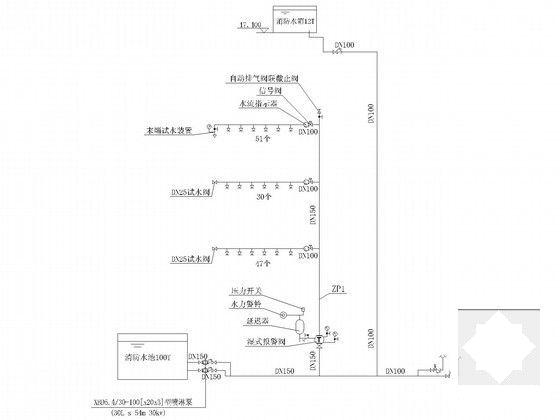

喷淋系统图

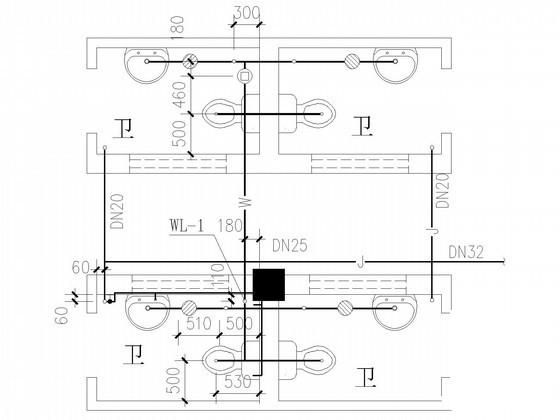

卫生间大样图
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-
建筑消防设计 - 1 -
建筑消防设计 - 2 -
建筑消防设计 - 3 -
建筑消防设计 - 4 -
建筑消防设计 - 5
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-04
- 评论次数：0
- 浏览次数：0
- 文件大小：0.6 MB
- 收藏次数：0
-
文件名称：
附件-995860956798959706858.rar
