购物中心管桁架建筑结构设计施工CAD大样图

附件详情

某购物中心管桁架建筑结构图
该资料为：某购物中心管桁架建筑结构图
风荷载：0.5KN/平方米（基本风压值）屋面活荷载：0.3KN/平方米。
地区类别：B类。
抗震设计设防烈度为7度。

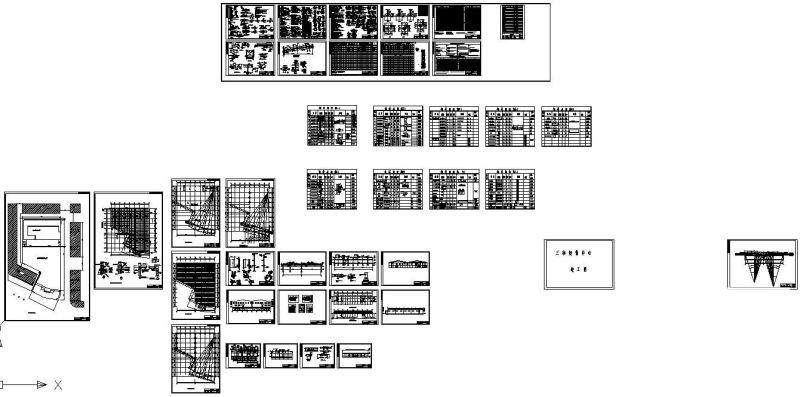

该资料包含：
建筑图：

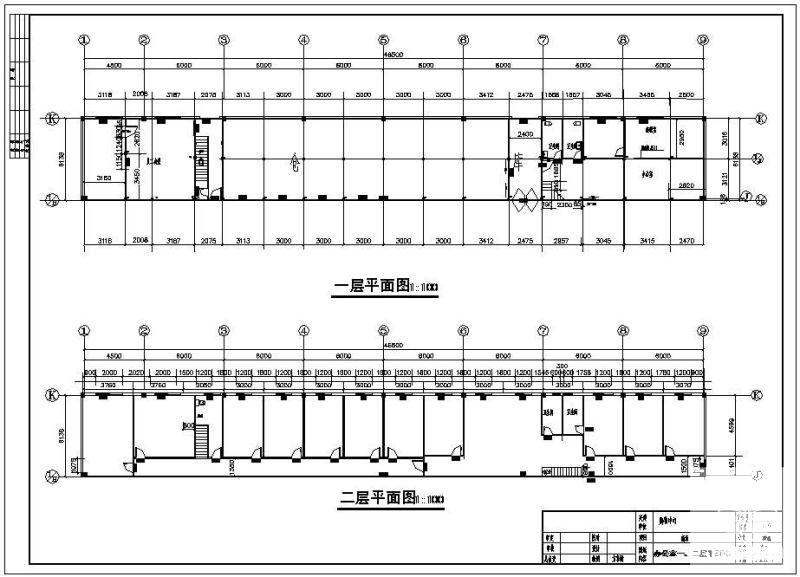

总平面图、建筑设计总说明、首层平面图、屋顶平面图、柱平面图、西立面图、南立面图、东立面图、办公室一、二层平面图、轴剖面图、门窗表共11张图纸。
结构图：

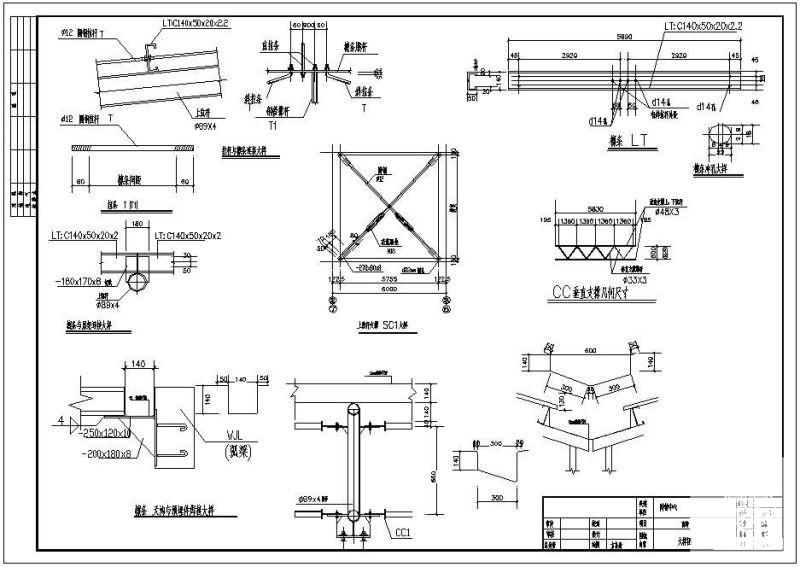

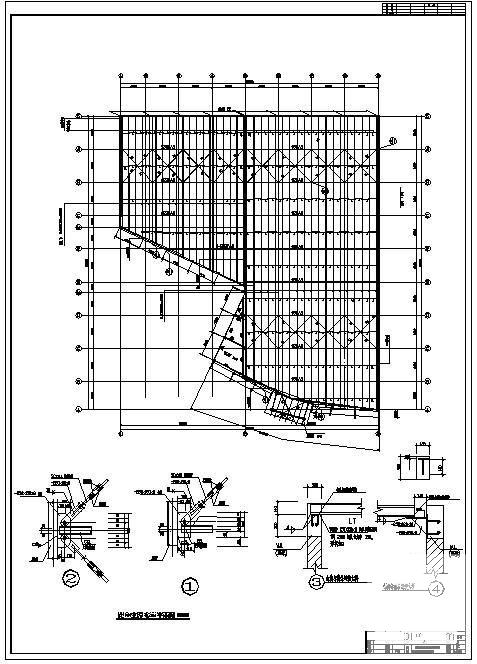

钢管 结构设计说明 、结构总说明、构造通用图说明、基础承台、地梁、锚柱布置图、承台大样图、钢筋混凝土柱表、钢筋混凝土梁表、屋架、支撑、柃条布置平面图、钢材用量表、柱模板,配筋图、钢屋架大样、剖面图、门廊平面、立面共19张图纸。
