3层售楼部钢构结构设计CAD施工图纸
- 建筑类别：商业
- 建筑高度类型：多层建筑
- 建筑地上层数：3层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：轻钢结构
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：7度抗震
- 风压：0.45kN/平方米
- 雪压：0.40kN/平方米
- 参考图纸：16张
- 设计年代：近代
附件详情
结构设计总说明、基础平面布置图、基础详图、地脚平面布置图、钢柱平面布置图、结构平面布置图、立面图、
节点图
、网架
平面布置图
共16张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

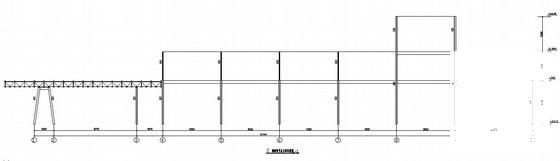

结构设计施工图纸 - 1 -

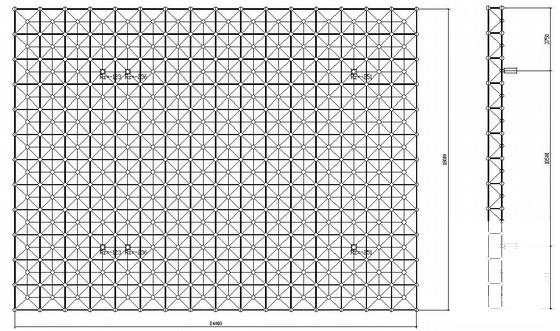

结构设计施工图纸 - 2 -

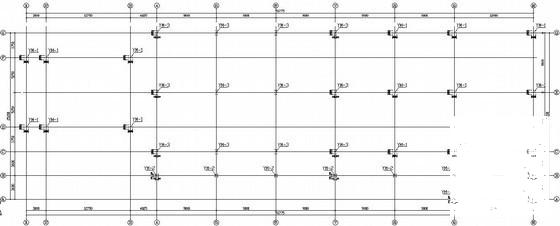

结构设计施工图纸 - 3 -
结构设计施工图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-04
- 评论次数：0
- 浏览次数：0
- 文件大小：1.04 MB
- 收藏次数：0
-
文件名称：
附件-995878588059975085757.zip
