售楼部给排水施工CAD图纸

  • 建筑类别:办公
  • 设计阶段:施工图设计

附件详情

一.设计范围
局部给排水及其系统:主系统要参照原土建给排水设计系统。
二.管道系统设计
该项目生活给水分区, 由室外给水管网供给.接原有的房间卫生间给水主管。
建筑物内采用生活污水与废水分流管道系统, 室外采用污水, 雨水分流管道系统.

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

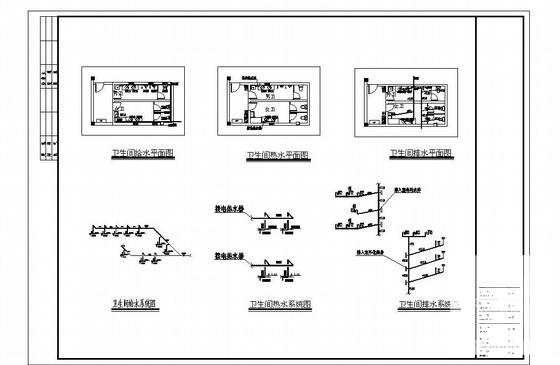

  • 售楼部图纸 - 1
    售楼部图纸 - 1

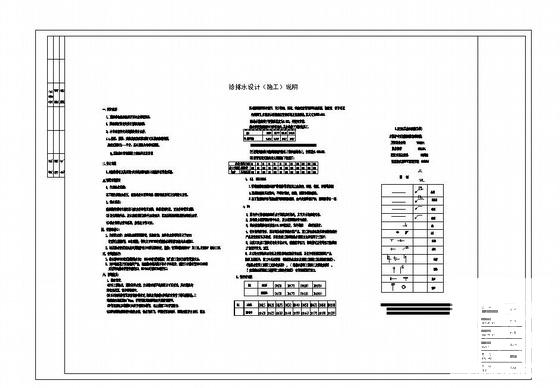

  • 售楼部图纸 - 2
    售楼部图纸 - 2

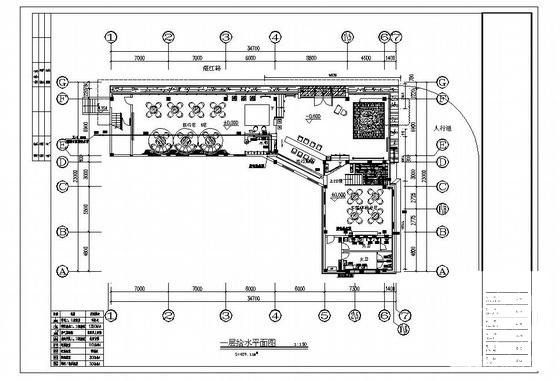

  • 售楼部图纸 - 3
    售楼部图纸 - 3
以上是部分截图,请下载附件后查看完整高清内容
