70米产品上仓带式输送机栈桥结构CAD施工图纸
- 建筑类别：工业建筑
- 厂房建筑高度类型：单层厂房
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：桁架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 风压：0.45kN/平方米
- 雪压：0.30kN/平方米
- 参考图纸：12张
附件详情
施工图设计总说明
平面图
剖面图
基础结构图
柱平法施工图
梁板配筋图
GHJ详图
GHJ
节点详图
GHJ屋面结构布置图
GHJ桥面结构布置图
支座详图共12张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

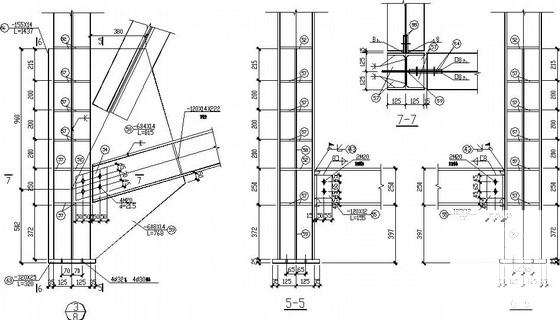

带式输送机图纸 - 1 -

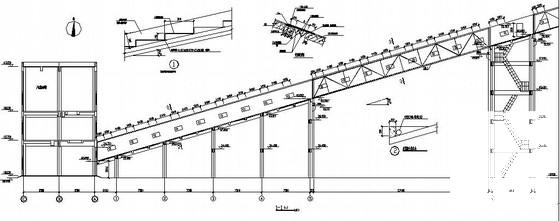

带式输送机图纸 - 2 -

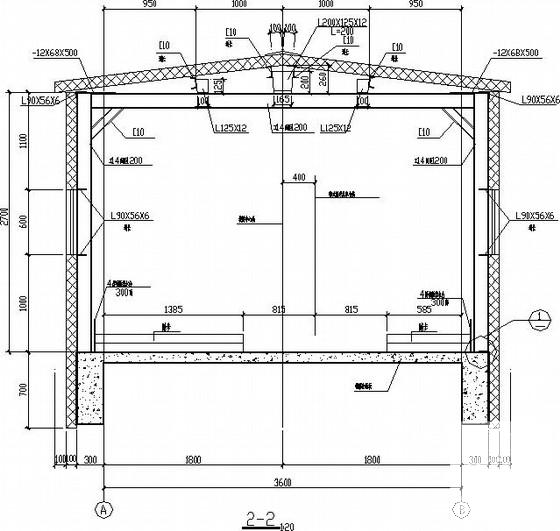

带式输送机图纸 - 3 -

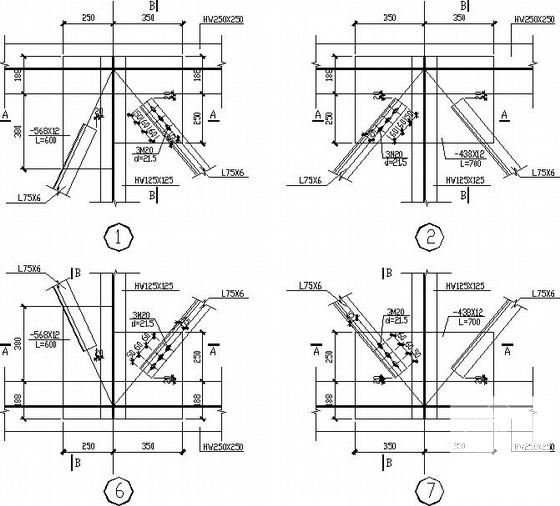

带式输送机图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-04
- 评论次数：0
- 浏览次数：0
- 文件大小：0.85 MB
- 收藏次数：0
-
文件名称：
附件-995878556977558868888.zip
