上承式受力钢栈桥施工方案(钢管桩)

kkhuihui77

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 目 录
• 1、编制依据 2
• 2、项目概要 2
• 3、施工方法 2
• 3.1钢栈桥施工方法 2
• 3.2钢栈桥 施工工艺 流程图 2
• 3.3浮吊（10吨）、钻孔浮平台拼组 3
• 3.4浮平台就位 5
• 3.5栽桩法施工 6
• 3.6栈桥上部结构施工 6
• 3.7钢栈桥受力计算 9
• 3.7.1钢栈桥荷载布置 9

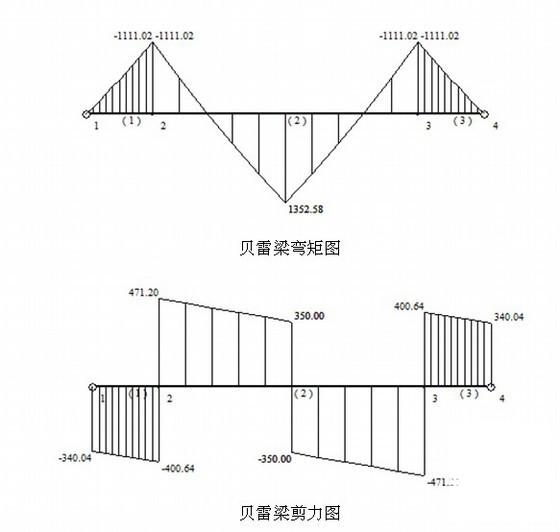

• 3.7.2受力检算 10
• 4、资源配置 13
• 4.1机械设备 13
• 4.2 人力资源 14
• 5、安全保证措施 15
• 5.1组织机构 15
• 5.2安全目标 15
• 5.3安全保证措施 15
• 5.4教育与培训 15
• 5.5现场管理 15
• 5.6安全用电 16
• 5.7防火、防爆 16
• 5.8高空作业 16
• 5.9吊装作业 16
• 5.10应急预案及措施 17

附件详情

项目概要

XX特大桥跨越XX，为便于1#墩、0#台施工及砂石骨料运输，在XX特大桥2#墩下游60m处搭设钢栈桥。钢栈桥长为120m，宽4.5m，设计承载力70T，梁柱式结构，采用Φ530X10mm钢管桩，上面架设单层双排321型贝雷梁，跨度为15m，上承式受力。
钢栈桥施工方法

经实地勘察，河床覆盖层较薄，基本为裸岩。故采用钢管桩作为柱，钢管桩难以打入岩层，存稳定性差问题，无法承受施工机械或抵御一般洪水冲击，该项目拟采用“营孔法”进行管桩施工，在栈桥桩位处用冲击钻机成一个直径0.8m的孔，孔深为1.5m，再用10吨浮吊配合，将管桩栽入孔内，然后水下灌注砼，填满管桩之间的空隙
……
浮吊（10吨）、钻孔浮平台拼组

水上吊装作业采用1台10吨动臂浮吊，浮吊为67式铁路舟桥配套设备，现场拼组，由10个标准舟节和杆件组成，拼组时在岸边处用汽车吊将浮箱下水，拼组浮箱，再用汽车吊在浮箱上拼组杆件
……
栽桩法施工

钻机完成一个孔后，可不掏渣，直接用浮吊将管桩吊入孔内，孔在水中难以看见，需要用潜水员进行水下探摸，桩栽入孔后
……

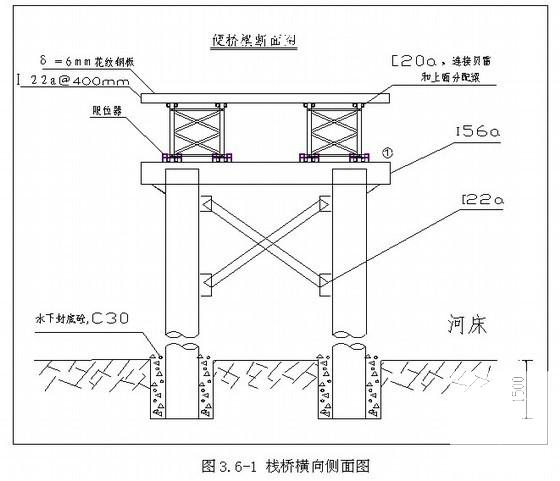

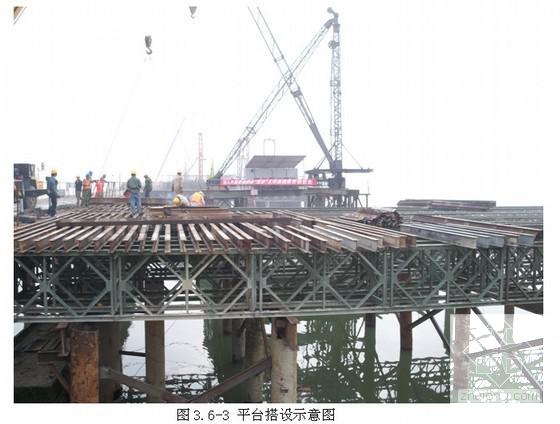

栈桥上部结构施工

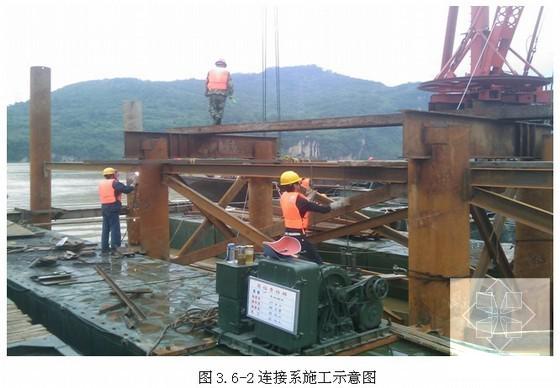

在浮平台上一排栈桥墩完成后，用10吨浮吊配合，进行纵横向连接系施工，连接系用[20b槽钢，为使槽钢和管桩之间受力更加合理，连接牢固，在管桩上用12mm厚钢板焊接耳板，耳板尺寸为400X300mm。
连接系施工完毕后
……
钢栈桥荷载布置

钢栈桥车道荷载大于公路-Ⅰ级车道荷载，承重大于70吨，按钢栈桥最不利受力情况下（跨中受到施工机械集中力），可承受700KN集中力。
1）荷载布置
每跨静载：
（1）桥面：δ=6mm花纹钢板，6×4.5×78.5×0.6=12.7KN/m
……
应急预案及措施
该项目水上施工工程量大，施工过程中要做好水中施工应急预案及措施，施工时要对以下可能发生的事故制订应急预案：人员落水、船舶碰撞、船舶搁浅、船舶在施工或航行中因遇险失控、船舶发生火灾、船舶对外溢油造成污染等，具体如下：
（1）当发生水上作业点施工人员和船员落水时
（2）当施工船舶发生船舶碰撞时
......17页 5千多字

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
