钢栈桥构造：基础为直径800×18钢管桩基础；下部结构为双拼I45b工字钢横梁；上部结构为国产321型贝雷梁；桥面结构为I25b工字钢 I12.6工字钢 10mm钢板；防护结构为50小钢管 L10角钢。
贝雷梁底标高取值依据：高潮位 0.5倍浪高 0.5m，结合现场实际情况，栈桥面标高取值为7.154m。
……
设计基本参数：
使用年限：2年
活载：城市A级荷载
2辆48T混凝土罐车（考虑并行）
80T履带吊（吊重10T）
风荷载：
0.5439kN/平方米（8级风、工作状态）
1.666kN/平方米（50年一遇、非工作状态）
水流及潮涌力：2.312kN/平方米（3m/s）
汽车制动力：96kN（2辆48T混凝土罐车重量的10%）
电缆、水管、泥浆管等重力：2kN/m（在边侧贝雷梁时计算考虑）
人群荷载：3kN/平方米(1.5m宽，仅在计算钢管桩时计算)
……
共32页，编制于2016年。

tk.dwg

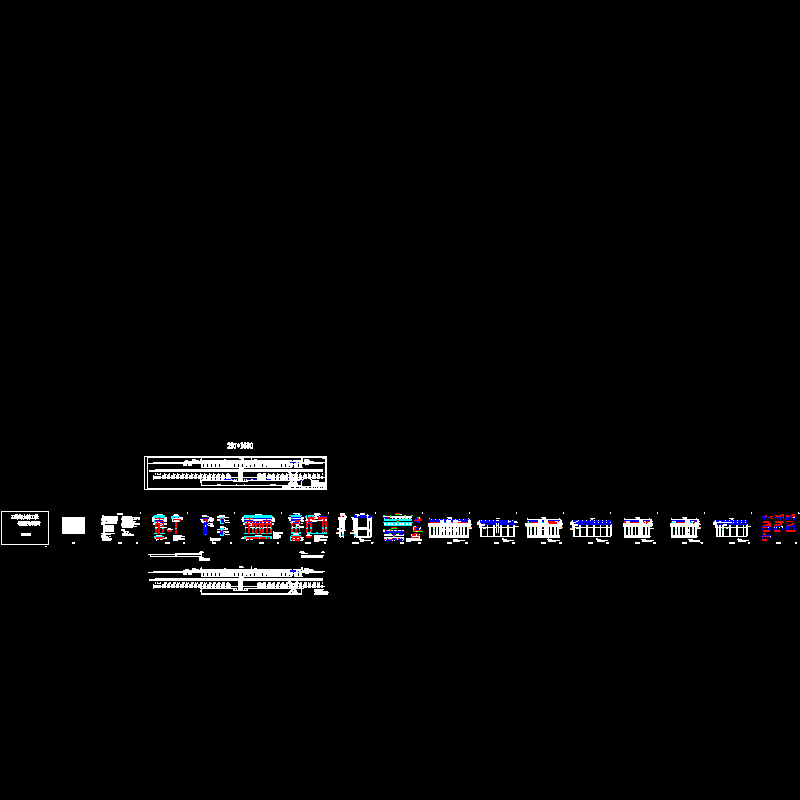

钢栈桥（800钢管）-桥长897m.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
