2400平米2层会所电采暖系统设计施工CAD图纸
- 设计详细说明：有
- 建筑类别：住宅,其他
- 建筑高度类型：多层建筑
- 建筑设计面积：2400平方米
- 建筑地上层数：2层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：12张
- 设计年代：近代
- 设计内容：采暖
- 采暖系统：电采暖
- 项目所在地：黑龙江
附件详情
- 资料目录及图例
- 电采暖系统设计总说明
- 电采暖系统安装实例
- 节能保温施工节点详图
- 触器接线示意图
- 电采暖施工图
- 电采暖干线图
- 电采暖系统图
附件详情
稿件为哈尔滨某住宅会所电采暖系统设计施工图纸；会所地上2层，地下1层，建筑面积约2400m2；该资料内容为该会所包括地下室的采暖设计，采用低温辐射电热膜采暖系统。
，图纸共12张。

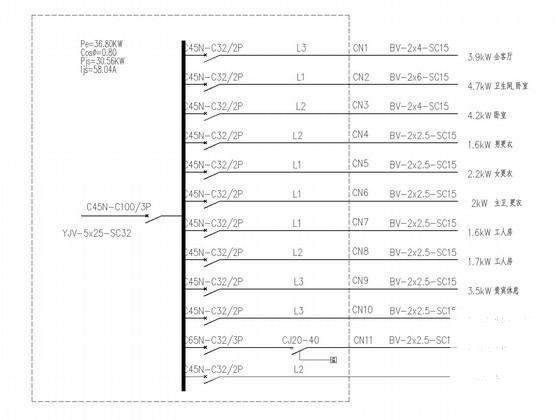

电采暖系统图

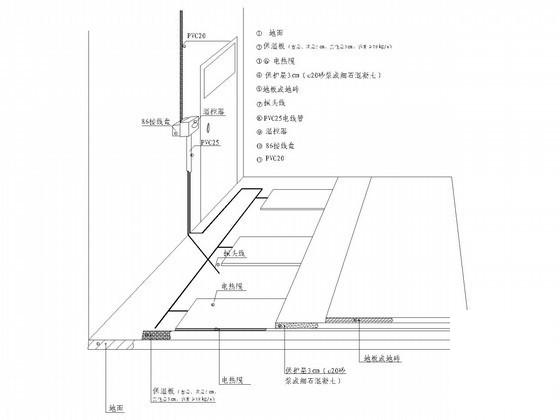

电采暖系统安装实例

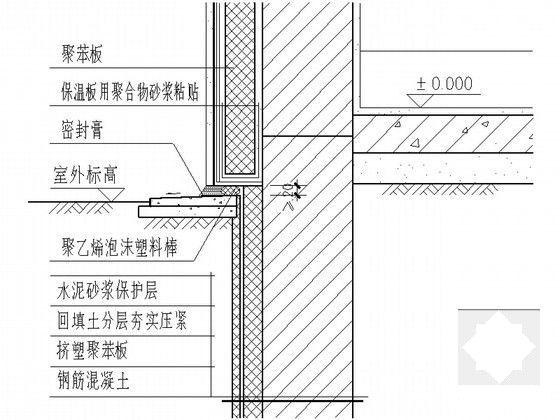

节能保温施工节点详图
电采暖干线图
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-

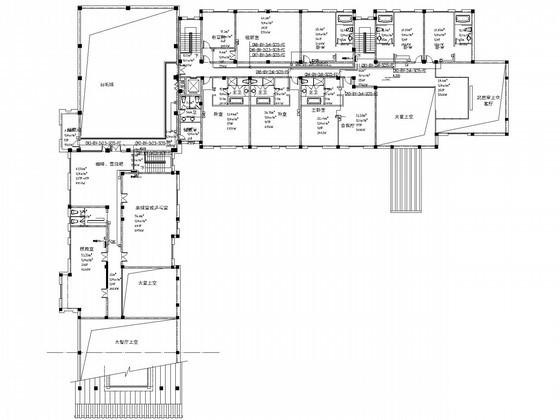

电采暖系统施工 - 1 -

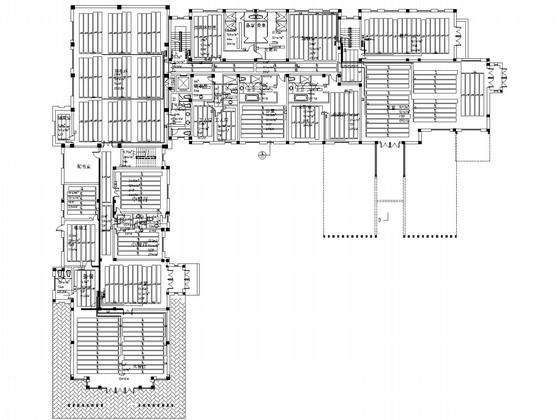

电采暖系统施工 - 2 -
电采暖系统施工 - 3 -
电采暖系统施工 - 4 -
电采暖系统施工 - 5
以上是部分截图，请下载附件后查看完整高清内容
