3层钢框架钢斜撑结构规划展示馆全套CAD施工大样图

  • 建筑类别:文化

  • 建筑高度类型:多层建筑

  • 建筑地上层数:3层

  • 图纸设计深度:施工图

  • 民用建筑设计使用年限:50年

  • 建筑设计结构形式:钢结构

  • 钢结构:轻钢结构,桁架

  • 基础形式 :桩基础

  • 结构安全等级:二级

  • 地基基础设计等级:丙级

  • 抗震设防烈度:6度抗震

  • 风压:0.40kN/平方米

  • 参考图纸:30张

  • 设计年代:近代

该项目为规划展示馆,展览馆包括:主体展馆(3层,地面以上高度20.60m)、通廊展馆,(单层桁架通廊,2段30m组成)。采用(钢框架+钢斜撑)结构体系。场地抗震设防烈度为6度。

该资料包含:钢结构设计总说明,焊缝基本型式与尺寸,基础平面布置图,基础说明及详图,钢柱 平面布置图 ,钢梁布置图,结构立面布置图,组合楼承板设计详图,通廊屋面檩条布置图,楼梯结构详图;建筑设计说明,立面图,平面图,剖面图,各种大样图等共计31张图。

分享投稿时间:近几年7月。

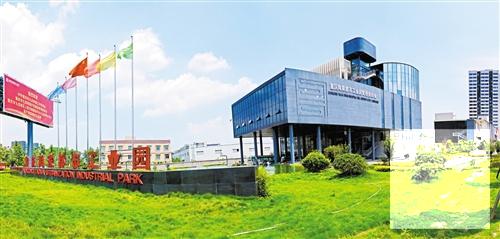

实景图

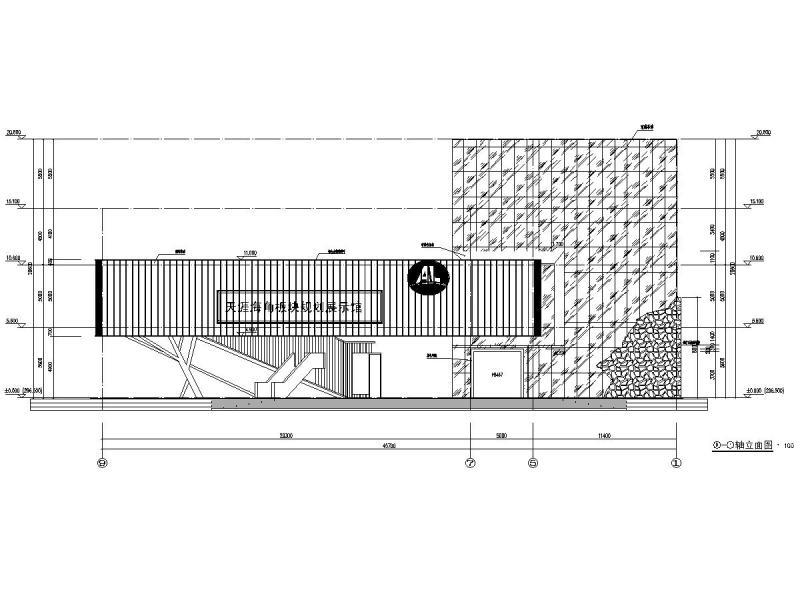

立面图

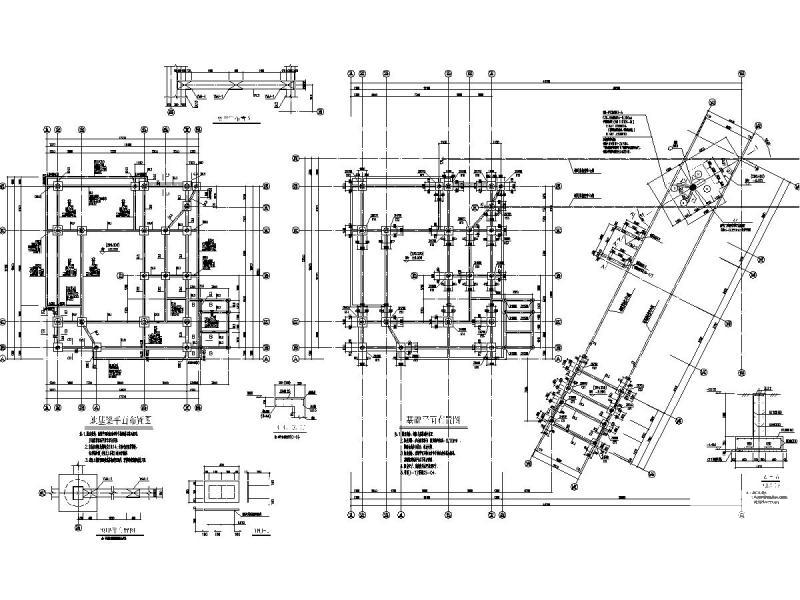

基础平面布置图

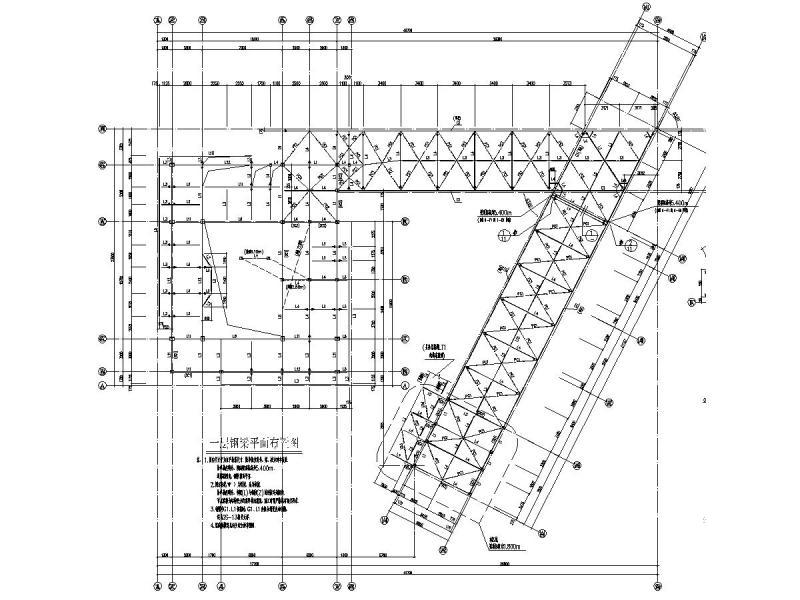

一层钢梁平面布置图

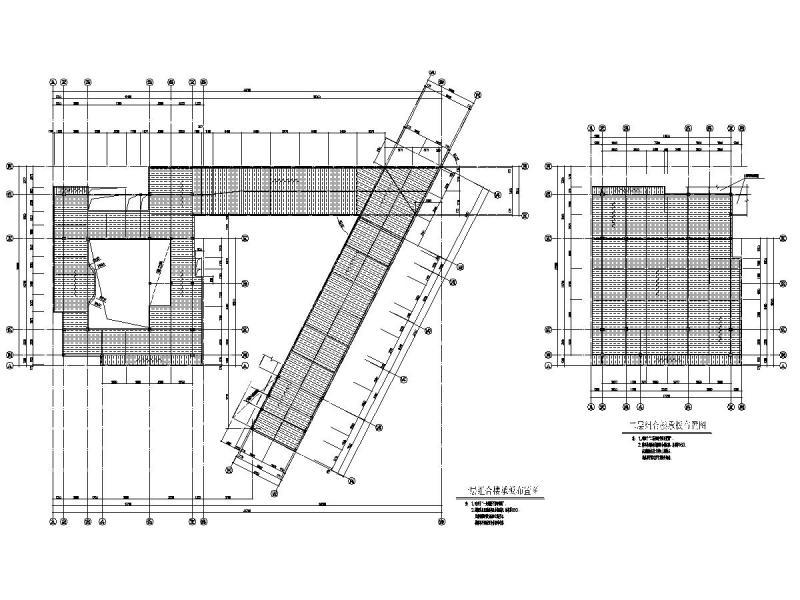

一层组合楼承板布置图

通廊屋面檩条布置图

楼梯(LT3)结构详图

钢柱平面布置图


以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 3层钢框架钢斜撑结构规划展示馆全套CAD施工大样图 - 1
    第 1 张图
  • 3层钢框架钢斜撑结构规划展示馆全套CAD施工大样图 - 2
    第 2 张图
  • 3层钢框架钢斜撑结构规划展示馆全套CAD施工大样图 - 3
    第 3 张图
  • 3层钢框架钢斜撑结构规划展示馆全套CAD施工大样图 - 4
    第 4 张图
  • 3层钢框架钢斜撑结构规划展示馆全套CAD施工大样图 - 5
    第 5 张图
  • 3层钢框架钢斜撑结构规划展示馆全套CAD施工大样图 - 6
    第 6 张图
  • 3层钢框架钢斜撑结构规划展示馆全套CAD施工大样图 - 7
    第 7 张图
  • 3层钢框架钢斜撑结构规划展示馆全套CAD施工大样图 - 8
    第 8 张图
以上是部分截图,请下载附件后查看完整高清内容
