单层框架结构展示馆结构施工方案图纸（dwg格式CAD、7张）

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：文化
• 建筑高度：单层建筑
• 地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 风压：0.55kN/平方米
• 雪压：0.3kN/平方米
• 参考图纸：7张

单层 框架结构展示馆结构施工图

项目概要：

结构类型为框架结构，基础形式为独立基础。该项目地上一层。地基土标准冻结深度 2.400m。3抗震设防烈度为6度，设计基本地震加速度为0.05ｇ，设计地震分组为第一组。场地类别为Ⅱ类，特征周期0.35s。

图纸简介：

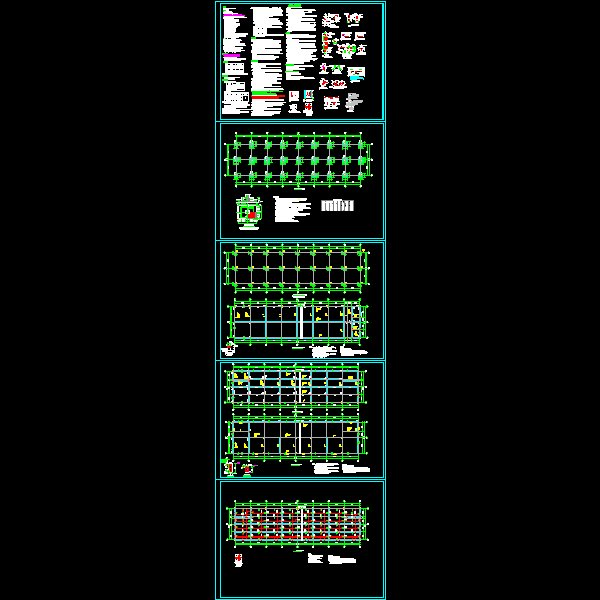

单层框架结构展示馆结构施工图包括基础 平面布置图 、-0.100m地梁层配筋图、7.700m层梁配筋图、4.500m层板配筋图等，CAD格式，共7张，图纸清晰，可供参考。

基础平面布置图

板配筋图

梁配筋图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-5-23 13:02:15上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑施工专区发帖交流相关知识。
