3层钢混框架结构厂房全套结构施工图

aassjjkk

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：医疗,工业建筑
• 厂房建筑高度类型：多层厂房
• 建筑地上层数：3层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.5kN/平方米
• 参考图纸：178张
• 设计年代：近代

该附件为：钢筋混凝土框架结构厂房全套 结构施工图 2018 178p，格式为PDF版本。

一、简介：

该项目位于广州，现浇钢筋混凝土框架结构，长126.44m,宽74.60m，地上三层局部五层，地下一层，建筑高度23.300m，基础为大直径冲孔灌注桩基础

二、目录：

结构设计总说明、桩基平面布置图、各标高基础平面布置图、柱平法施工图、柱表、楼面结构平面布置图、楼面梁平法施工图、屋面结构平面布置图、屋面梁平法施工图、1#~8#楼梯详图。。。

三、相关图片：

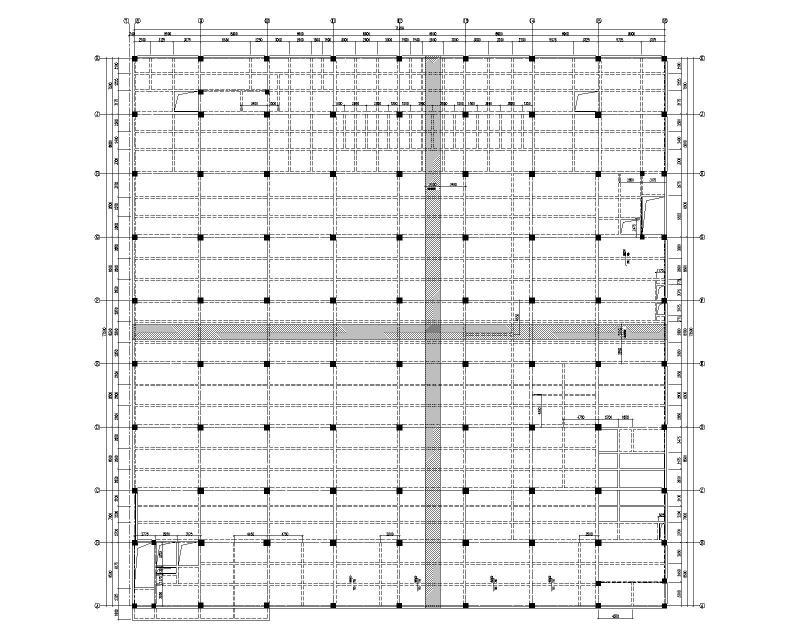

B区标高-0.050m楼面结构平面布置图

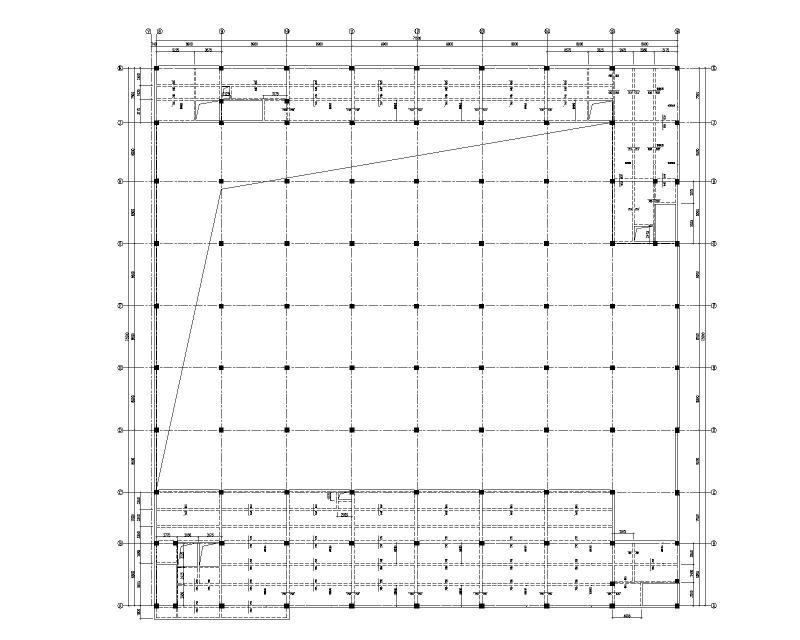

B区标高6.950m楼面结构平面布置图

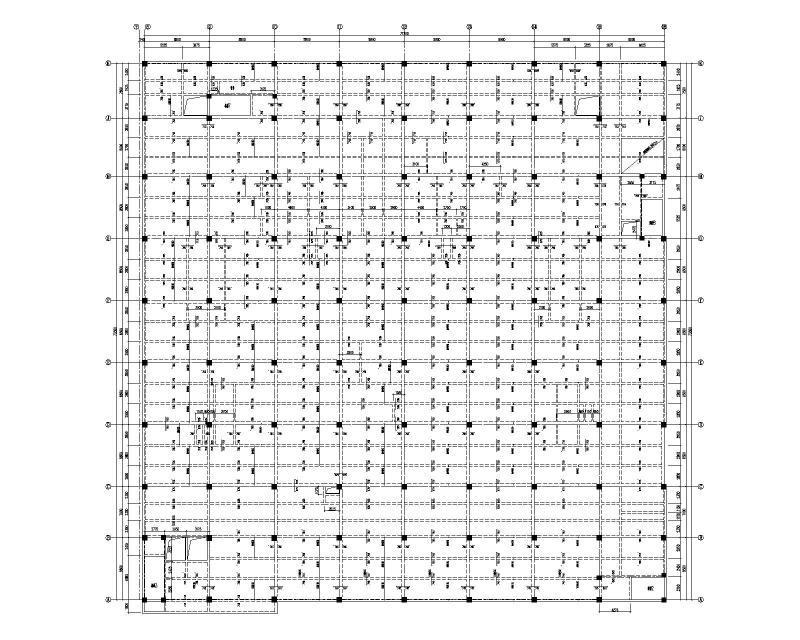

B区标高10.750m楼面结构平面布置图

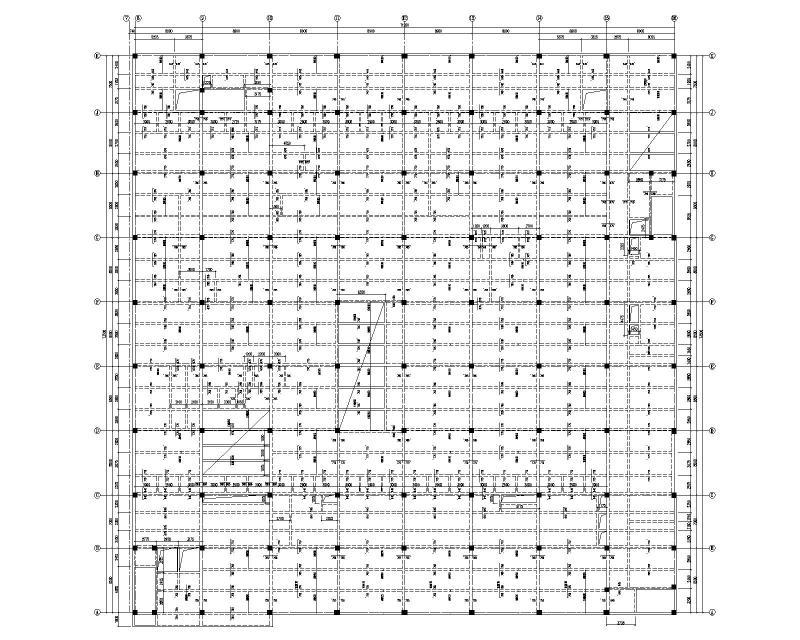

B区标高14.950m楼面结构平面布置图

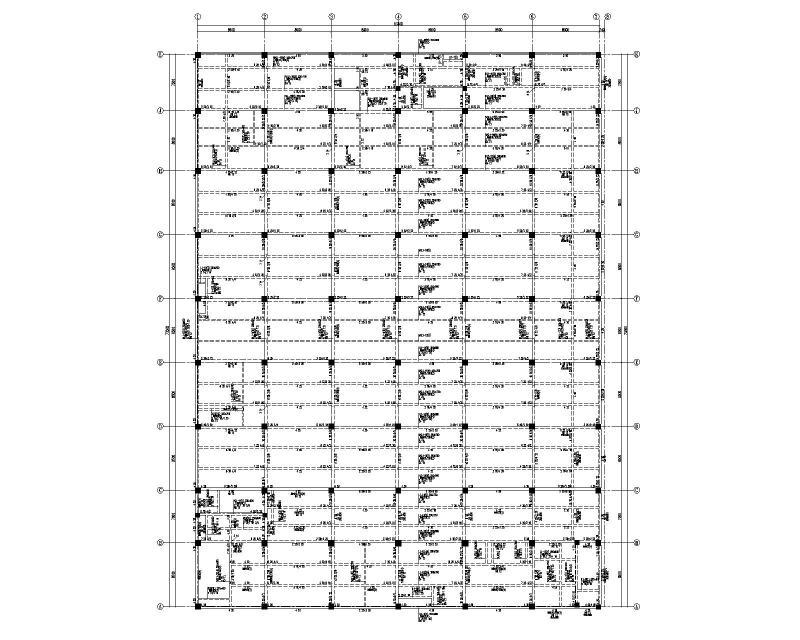

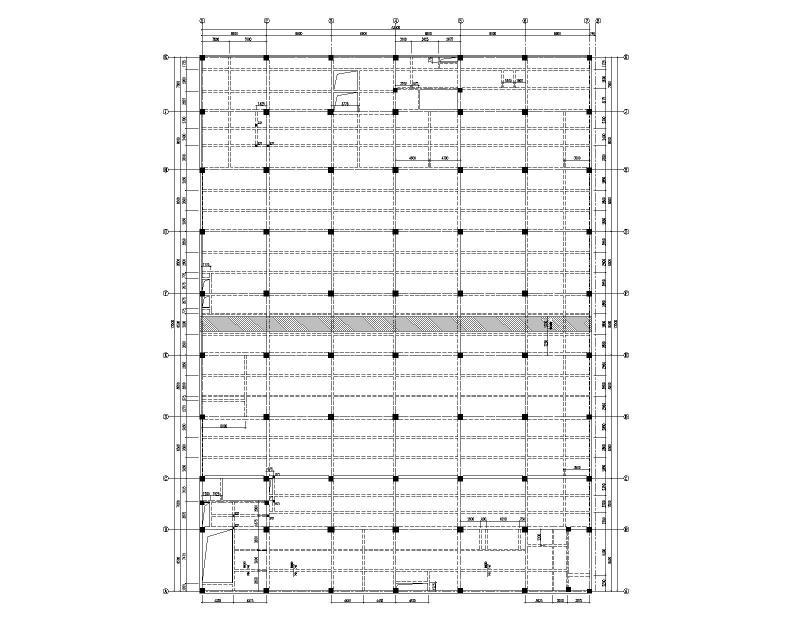

A区标高-0.050m楼面结构平面布置图

A区标高-0.050m楼面梁平法施工图

A区标高6.950m楼面梁平法施工图

A区标高10.750m楼面梁平法施工图

A区桩基平面布置图

A区标高-2.400m基础平面布置图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
