20米及30米跨门式刚架结构粮食加工厂方案设计CAD初设图纸
- 建筑类别：工业建筑
- 建筑高度类型：单层建筑
- 厂房建筑高度类型：单层厂房
- 建筑地上层数：1层
- 图纸设计深度：方案(初设图)
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：6度抗震
- 风压：0.30kN/平方米
- 参考图纸：20张
- 设计年代：近代
附件详情
该附件为粮食加工厂方案图，尺寸分别为30X70m，20X80m，采用门式刚架结构，6度设防。
该资料包含：钢
结构设计说明

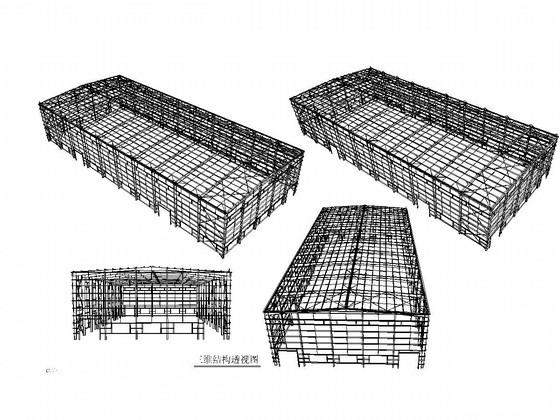

，三维结构透视图，平面图，屋面图，立面图，屋面结构布置图，屋面檩条布置图，预埋锚栓
平面布置图
共计20张图。
设计年代：近代3月。

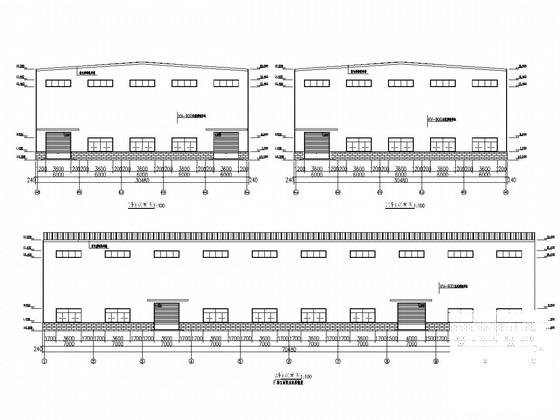

立面图

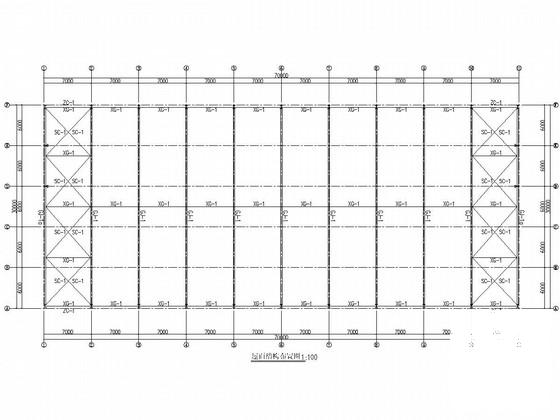

屋面结构布置图

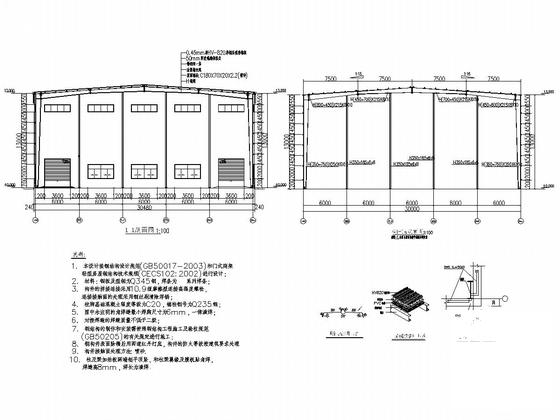

钢架图

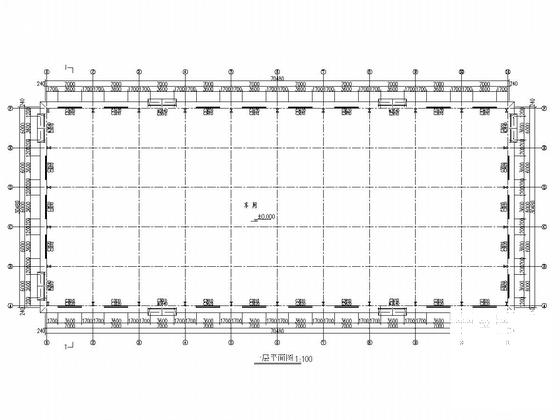

平面图
屋面檩条布置图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
结构方案设计 - 1 -
结构方案设计 - 2 -
结构方案设计 - 3 -
结构方案设计 - 4 -
结构方案设计 - 5 -
结构方案设计 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-03
- 评论次数：0
- 浏览次数：0
- 文件大小：5.39 MB
- 收藏次数：0
-
文件名称：
附件-995877908575755087588.rar
结构方案设计下载
