1700平方2层酒店桑拿中心给排水CAD图纸

附件详情

该项目酒店配套的两层桑那中心。建筑面积约1700平方。
1、室内生活冷、热水系统。
2、室内生活污、废水系统。
管道系统:
1、该项目设有生活冷热水系统、生活污(废)水系统。
2、市政给水管网供水压力按可满足流出水头要求考虑。
3、该项目污、废水采用合流制。污废水重力自流排入室外污废水检查井。
这份参考资料主要包括设计说明、一层冷热水及排水平面图、二层冷热水及排水平面图、冷热水及排水系统图 等,共10张图纸。

2

3

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

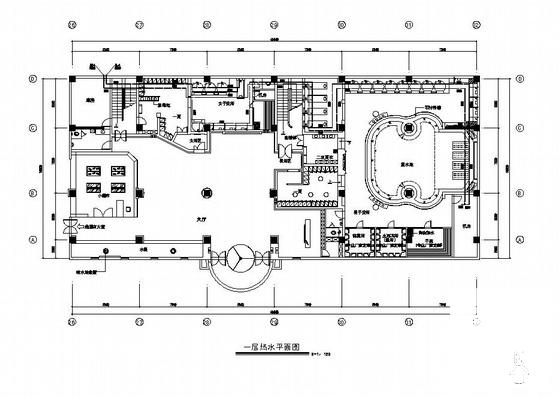

  • 酒店给排水图纸 - 1
    酒店给排水图纸 - 1

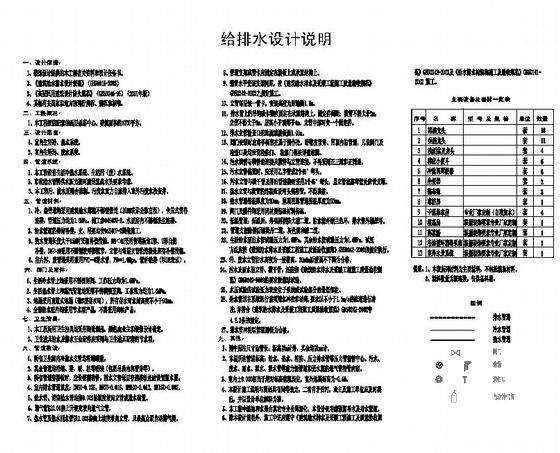

  • 酒店给排水图纸 - 2
    酒店给排水图纸 - 2

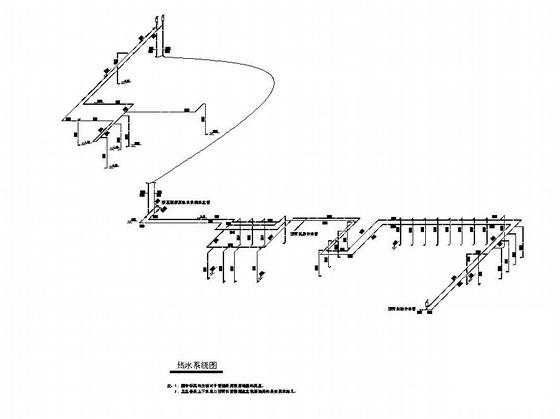

  • 酒店给排水图纸 - 3
    酒店给排水图纸 - 3
以上是部分截图,请下载附件后查看完整高清内容
