(二)．设计范围：该资料范围包括建筑物内的给水排水等管道系统，消防管道系统，灭火器配置。锅炉房待业主确定使用燃料种类后另行委托设计。消防水池、水泵房和室外消防管网另行委托设计。泡浴、冲浪按摩浴池、桑那、湿蒸等由专业公司设计安装，并做好管道预埋工作。该资料中不包括上述内容。
(三)．管道系统：该资料范围包括建筑物内的给水排水等管道系统，消防管道系统，灭火器配置。
1．冷水给水系统：
1)．该项目水源为市政自来水管网，给水管网要求供水压力大于0.30MPa，流量大于18m3/h。
2)．该项目顾客用水定额170L/顾客‘次，服务人数93人，用水时间12h，变化系数1.7,最大日用水量15.81(m3)；最大时用水量2.24(m3)；平均时用水量1.32(m3)； 员工用水定额30L/d‘人，服务人数30人，用水时间24h，变化系数2.2,最大日用水量2.7(m3)；最大时用水量0.25(m3)；平均时用水量0.11(m3)； 总用水量：最大日用水量22.21(m3)；最大时用水量2.98(m3)；平均时用水量1.72(m3)；
2．热水给水系统：1)．该项目热水引自锅炉房，要求接点压力大于0.30MPa，流量大于14m3/h。 2)．该项目设计热水温度Tr = 60℃， 设计冷水温度Tl = 10℃； 用水定额250L/h，服务人数93人，设计小时用水量：12.56 (m3/h) ；
3．生活污水系统：
1)．该项目雨污水采用分流制；污废合流制。
2)．污水经化粪池处理后，排入市政污水管。
3)．该项目室外设一个化粪池，具体位置详给排水室外总图。
4．雨水系统：详建施,屋面雨水经雨水斗和雨水管排至室外散水。
5．消火栓给水系统：
1)．该项目室外消火栓用水量见室外总图，室内消火栓水量为10L/s，要求接点压力大于0.45MPa。
6、移动式灭火器:
1)、建筑灭火器的配置按轻危险级计算。
2)、该项目室内设1kg装的手提式干粉磷酸铵盐灭火器。
3)、灭火器的配置位置详各层平面图。

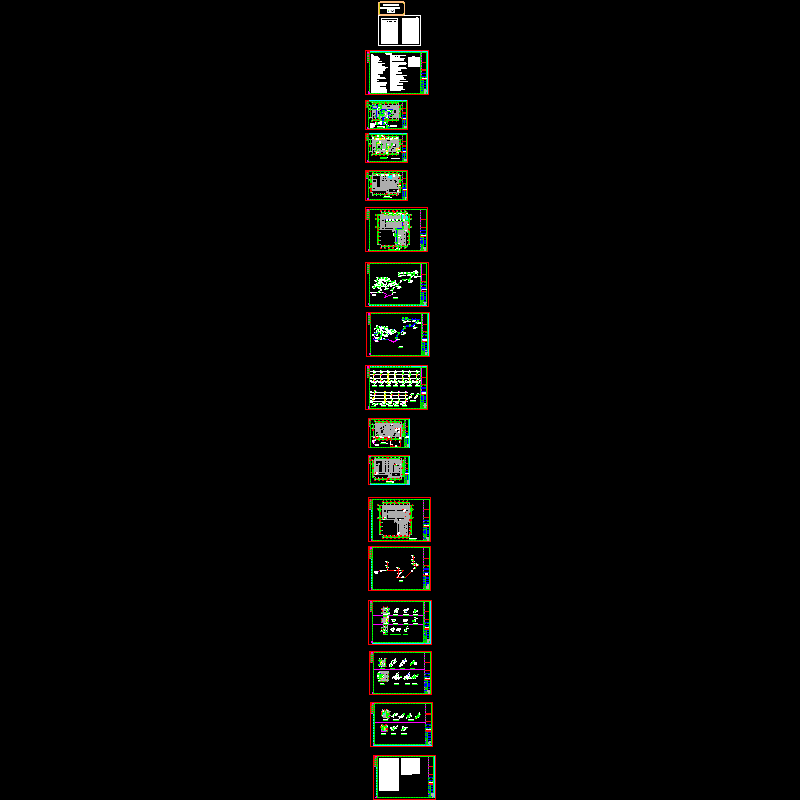

第 1 张图
