5648平米6层科研楼给排水施工CAD大样图
- 建筑类别：办公建筑
- 建筑层数：多层建筑
- 建筑设计面积：5648.42平方米
- 建筑高度：22.8m
- 地上楼层：6层
- 设计阶段：施工图设计
- 供水方式：市政供水
- 供水分区：无
- 污废水排水体制：分流
- 设计内容：给水系统, 污水排水系统, 消火栓系统
- 参考图纸：20张以下
- 设计年代：近代
附件详情
某科研楼给排水图纸，包括：给排水平面图、给排水大样图、系统图、消防水箱大样图等。
大样图
系统原理图
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

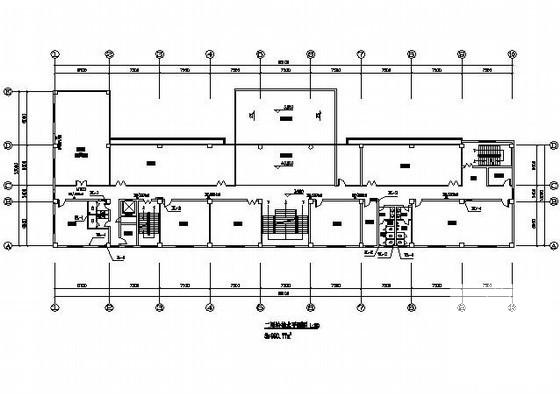

给排水大样图 - 1 -

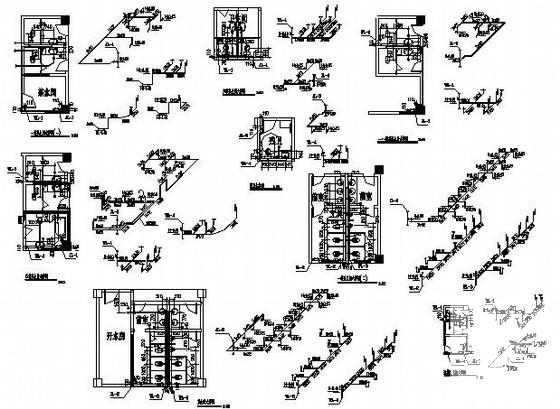

给排水大样图 - 2 -

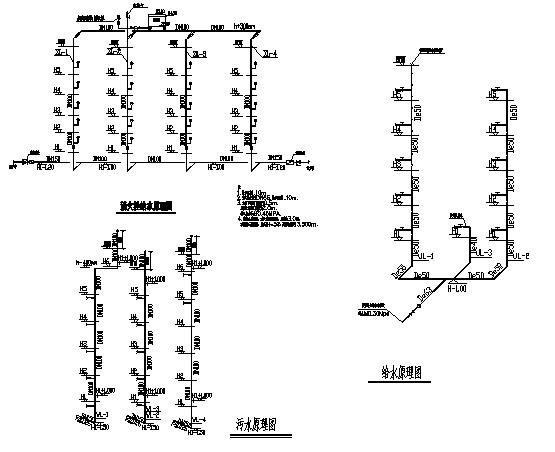

给排水大样图 - 3
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-03
- 评论次数：0
- 浏览次数：0
- 文件大小：0.64 MB
- 收藏次数：0
-
文件名称：
附件-995860585509879560768.rar
给排水大样图下载
