科研楼中水处理工艺流程CAD大样图
- 设计说明：有
- 类型：回用水处理站
- 处理技术：活性污泥发
- 工艺流程选介：其他
- 设计阶段：扩大初步设计
- 参考图纸：10-20张
- 规模：1万以下吨/天
附件详情
- 工艺设计总说明
- 设备表、材料表、图例
- 工艺流程图
- 室外管线 平面布置图
- 地下部分±0.00m平面布置图

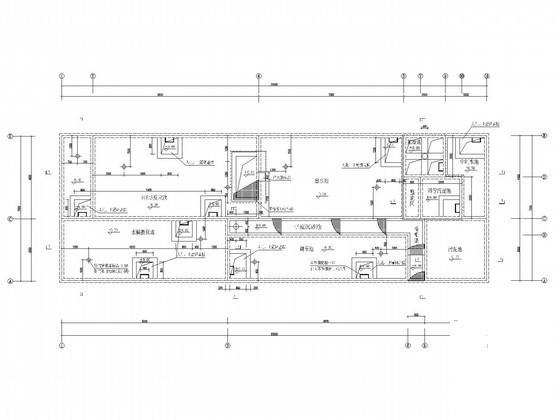

- 地下部分-4.30m平面布置图
- 地下部分预留预埋图
- 1-1剖面图、2-2剖面图、3-3剖面图
- 4-4剖面图、5-5剖面图、提升井平面图、6-6剖面图、8-8剖面图
- ICEAS反应池曝气系统平面布置图、ICEAS反应池曝气系统图、水解酸化池
- 填料平面布置图、7-7剖面图
- 剖面图
- 设备基础大样图
附件详情
项目概要：本项目位于云南某植物园内，是一处中水处理站，收集园区内经过化粪池处理的生活污水、经过隔油池处理的餐饮污水及游泳池反冲洗水。该项目设计规模为:200 m/d进入前端，另有50m /d游泳池反冲洗水进入深度处理。反冲洗水在滗水后45min到下一次滗水前45min之间进水。
共计12张图纸

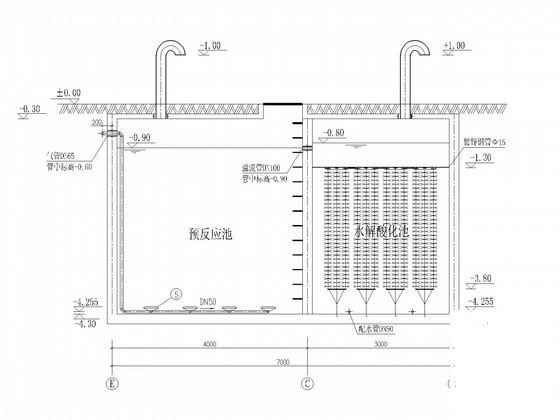

2-2剖面图

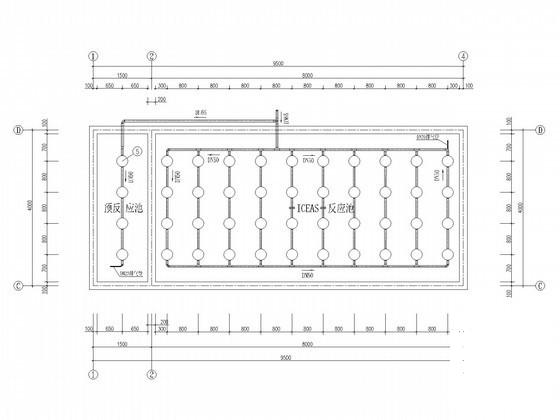

ICEAS反应池曝气系统平面布置图

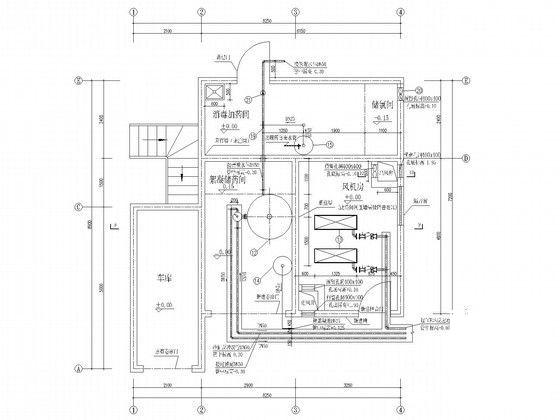

地上部分平面布置图

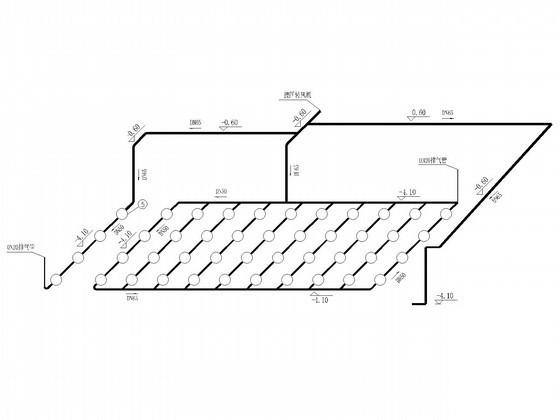

ICEAS反应池曝气系统图
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-
中水处理工艺流程 - 1 -
中水处理工艺流程 - 2 -
中水处理工艺流程 - 3 -
中水处理工艺流程 - 4 -
中水处理工艺流程 - 5
以上是部分截图，请下载附件后查看完整高清内容
