3层工业开发区研发展示中心配套商业建筑扩初CAD图纸(15号楼)

  • 建筑类别:商业综合体
  • 建筑高度类型:多层建筑
  • 图纸设计深度 :扩初图
  • 项目所在地:北京
  • 图纸设计风格:欧陆风格
  • 图纸设计流派:新古典
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 建筑设计面积:5737000平方米
  • 占地面积:2005000平方米
  • 容积率:2.87平方米
  • 建筑密度:40%
  • 绿化率:30%
  • 建筑高度:20.00m
  • 地上层数:3层
  • 设计效果图:无

附件详情

征地面积:269ha
占地面积:200.5万平方米
总建筑设计面积:573.7万平方米
其中
A:配送展示区:37万平方米
宿舍区:35.7万平方米
B:配送展示区:26万平方米
宿舍区:40万平方米
C:办公区:106万平方米
D:配送展示区:149.6万平方米
研发区:59.4万平方米
E:厂房区:120万平方米
容积率:2.87
建筑密度:40%
知名地产率:30%

建筑按地震裂度8度设防,设计基本地震加速度为0.20g,建筑类别为二类,建筑耐火等级为二级。
建筑±0.000相当于绝对标高20.00m,室内外高差为0.150m,本建筑三层框架(局部四层框架)结构商业建筑,三层女儿墙标高14.600m。
建筑总建筑面积8093平方米,

平面

总图

立面图

总图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

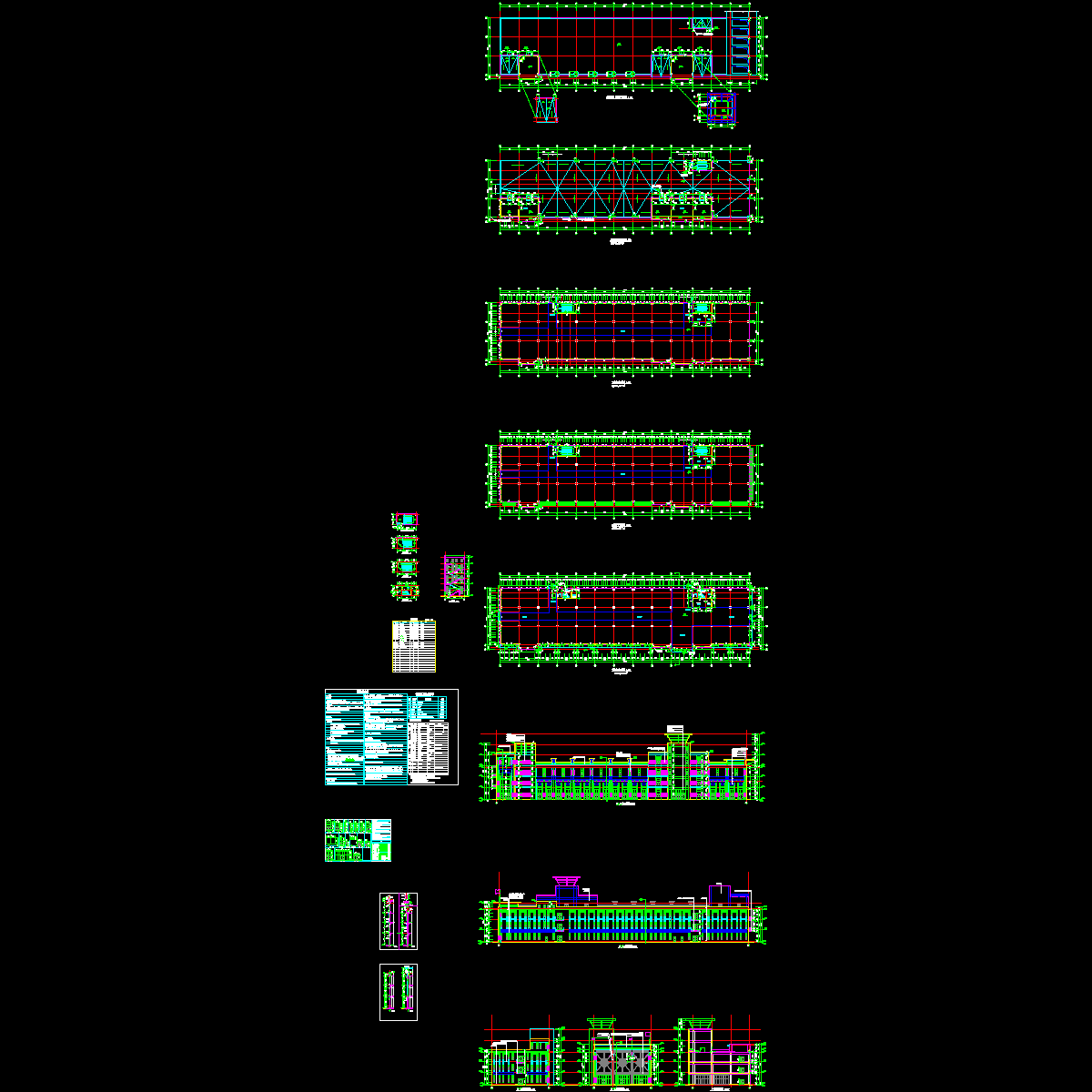

  • 15#-00-14-050831.dwg
    15#-00-14-050831.dwg

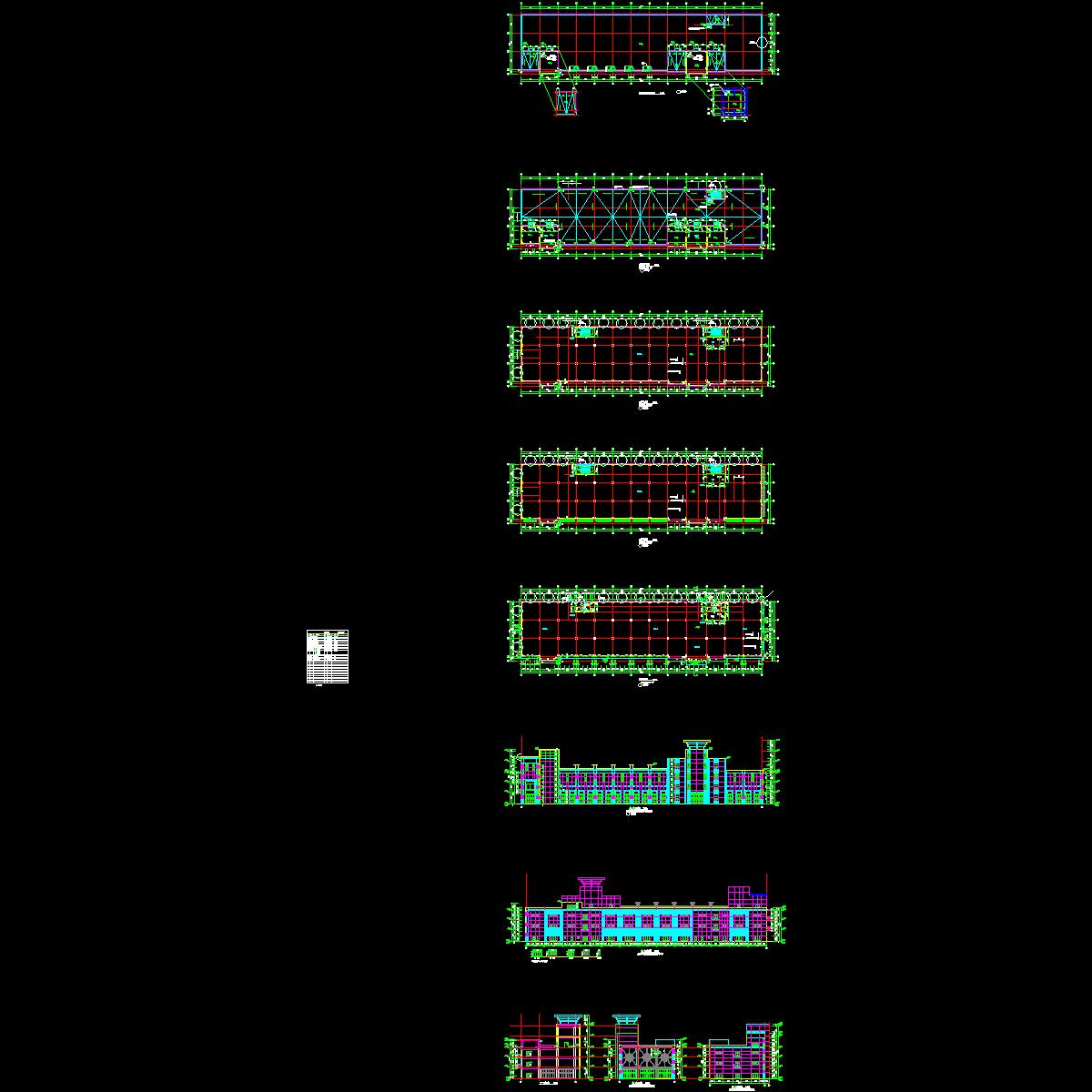

  • 15#-00改3(03改1-07改1)(08改2-10改2)-060221.dwg
    15#-00改3(03改1-07改1)(08改2-10改2)-060221.dwg

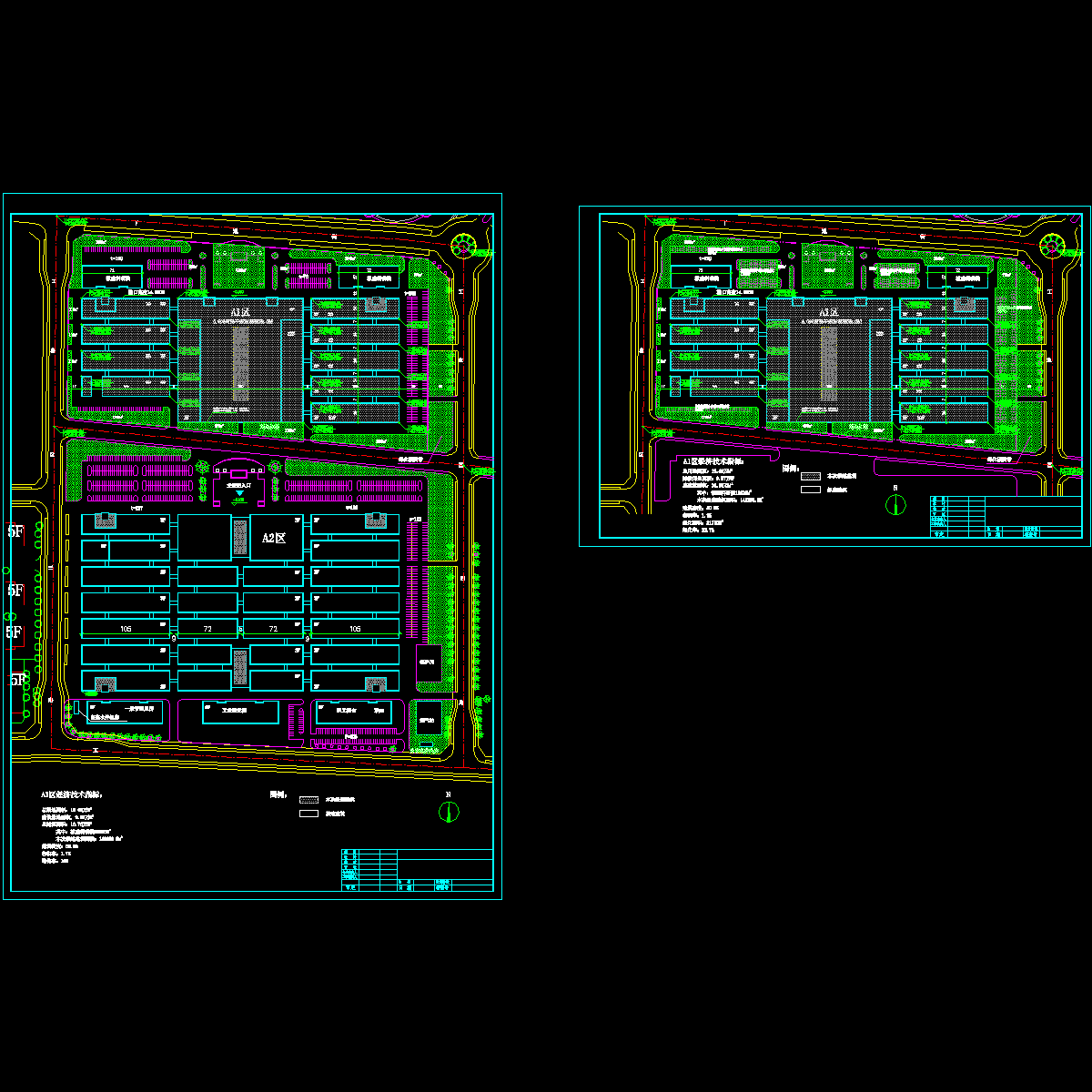

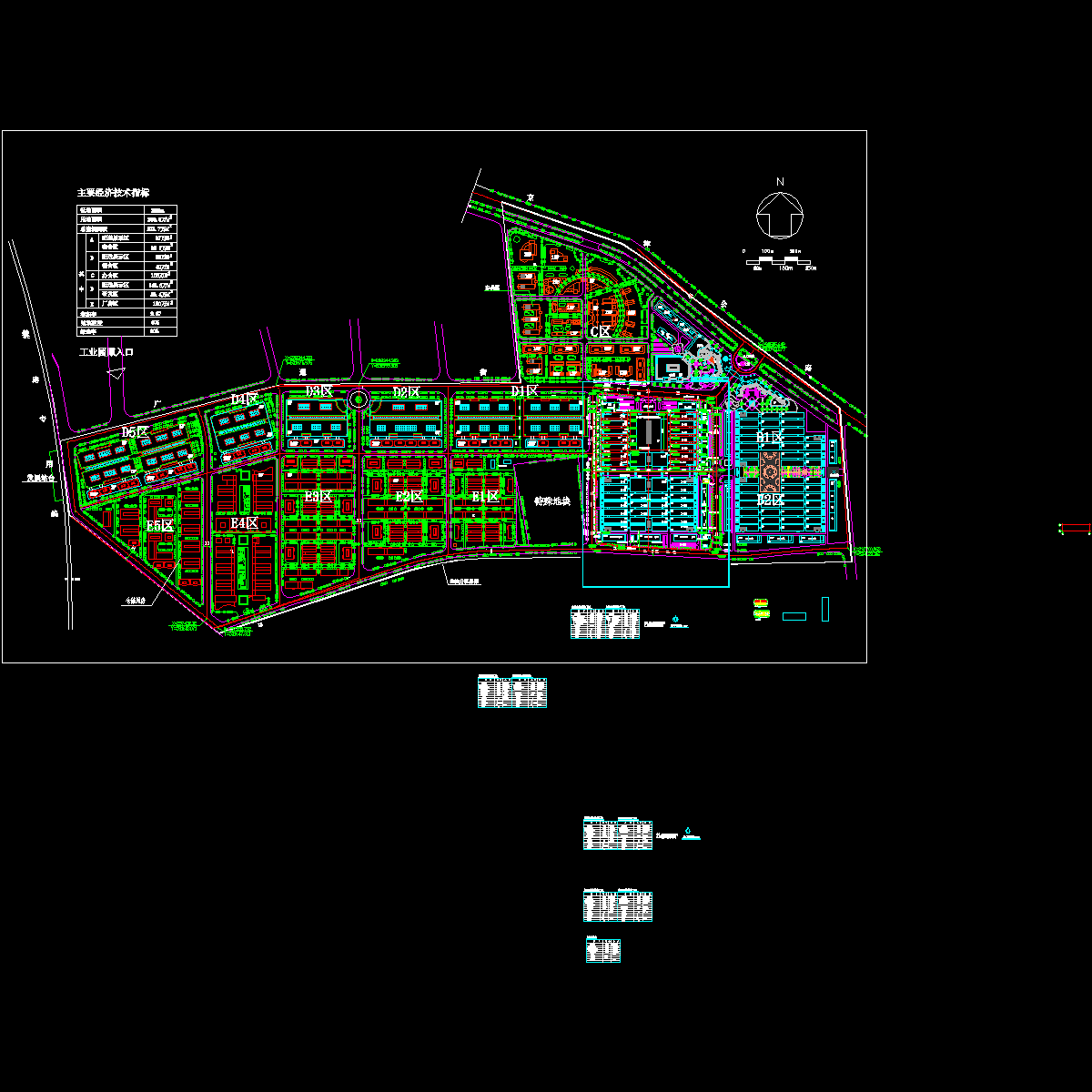

  • 总图050824.dwg
    总图050824.dwg

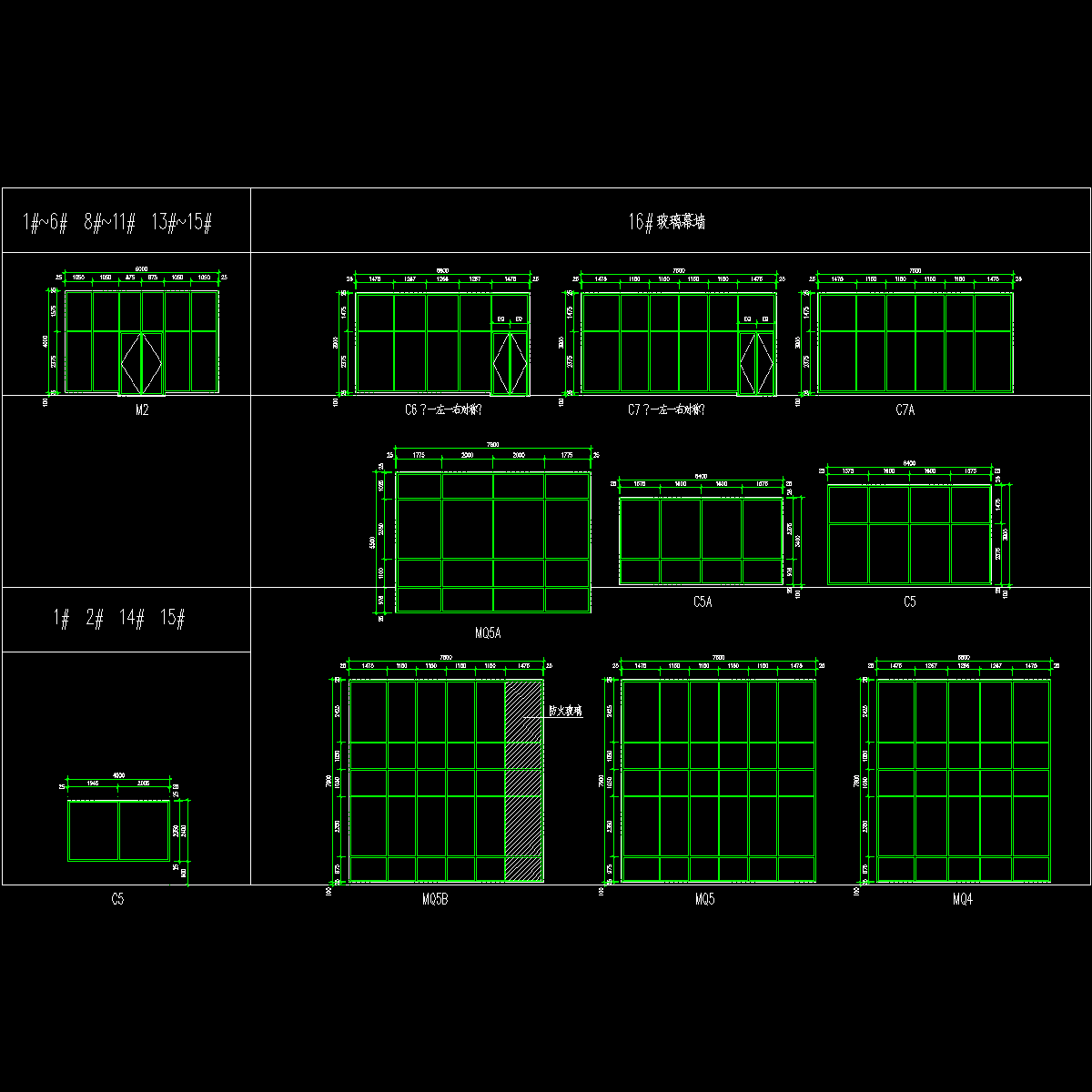

  • 门窗立面.dwg
    门窗立面.dwg
  • zp-报绿化.dwg
    zp-报绿化.dwg
以上是部分截图,请下载附件后查看完整高清内容
