工业开发区研发展示中心配套框架剪力墙商业建筑扩初CAD图纸（2号楼）

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 图纸设计深度 ：扩初图
• 项目所在地：北京
• 图纸设计风格：现代风格
• 图纸设计流派：现代
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 建筑设计面积：573.7平方米
• 占地面积：200.平方米
• 容积率：2.87
• 建筑密度：40%
• 绿化率：30%
• 建筑高度：14.6m
• 建筑地上层数：4层
• 设计效果图：无

附件详情

征地面积：269ha
占地面积：200.5万平方米
总建筑设计面积：573.7万平方米
其中
A：配送展示区：37万平方米
宿舍区：35.7万平方米
B：配送展示区：26万平方米
宿舍区：40万平方米
C：办公区：106万平方米
D：配送展示区：149.6万平方米
研发区：59.4万平方米
E：厂房区：120万平方米
容积率：2.87
建筑密度：40%
知名地产率：30%

建筑按地震裂度8度设防,设计基本地震加速度为0.20g,建筑类别为二类，建筑耐火等级为二级。
建筑±0.000相当于绝对标高20.00m,室内外高差为0.150m,本建筑三层框架(局部四层框架)结构商业建筑，三层女儿墙标高14.600m。
建筑总建筑面积8093平方米。

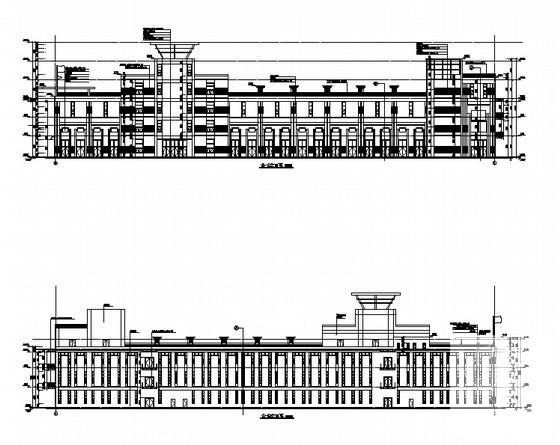

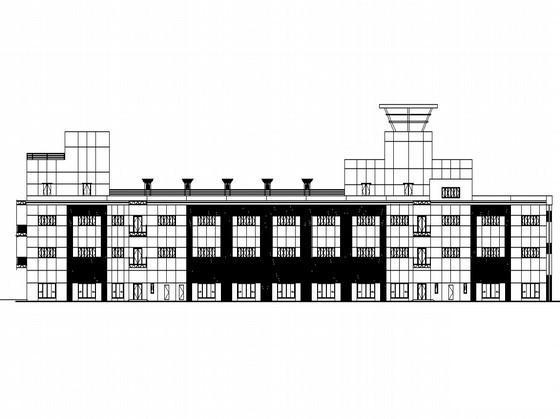

立面

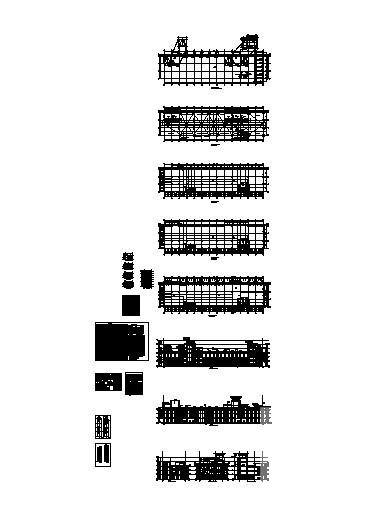

总图

总图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
