4层工业开发区研发展示中心配套商业建筑扩初CAD图纸(16号楼)

  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 图纸设计深度 :扩初图
  • 项目所在地:北京
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 建筑设计面积:573.7平方米
  • 占地面积:200.5平方米
  • 容积率:2.87
  • 建筑密度:40%
  • 绿化率:30%
  • 建筑高度:19.35m
  • 地上层数:4层
  • 设计效果图:无

附件详情

征地面积:269ha
占地面积:200.5万平方米
总建筑设计面积:573.7万平方米
其中
A:配送展示区:37万平方米
宿舍区:35.7万平方米
B:配送展示区:26万平方米
宿舍区:40万平方米
C:办公区:106万平方米
D:配送展示区:149.6万平方米
研发区:59.4万平方米
E:厂房区:120万平方米
容积率:2.87
建筑密度:40%
知名地产率:30%

建筑按地震裂度8度设防,建筑类别为二类建筑,耐火等级为二级。建筑±0.000相当于绝对标高 20.000 m,室内外高差为0.150m,建筑物檐口高度 19.350m。建筑主要功能家居类相关产品的展示,具体情况如下:建筑的一、二、三层为家居类产品展示,四层主要功能为会展中心,同时配有办公、餐饮等功能空间,建筑总建筑面积为79174平方米。6.建筑设计使用年限为50年。

总图

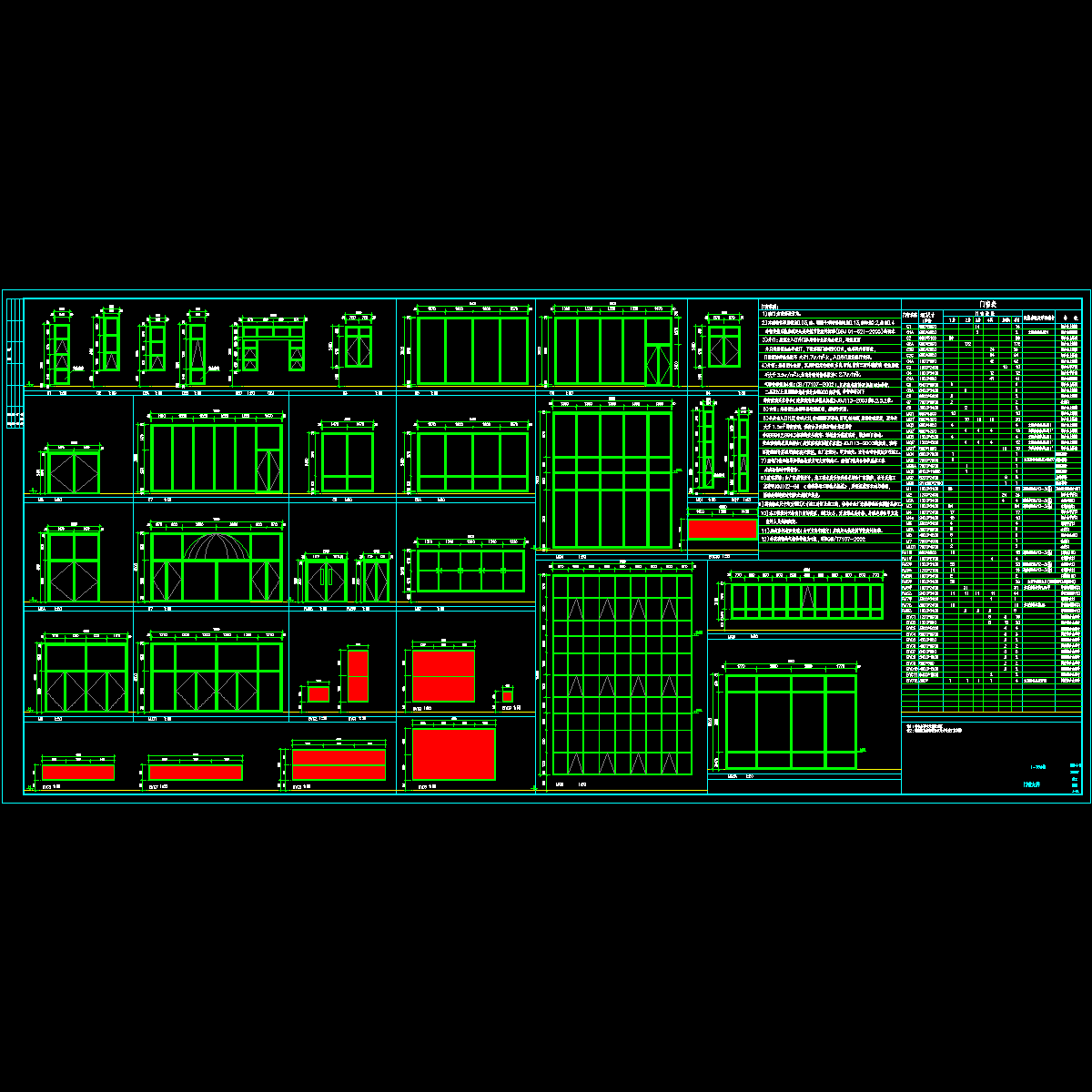

门窗图

总图

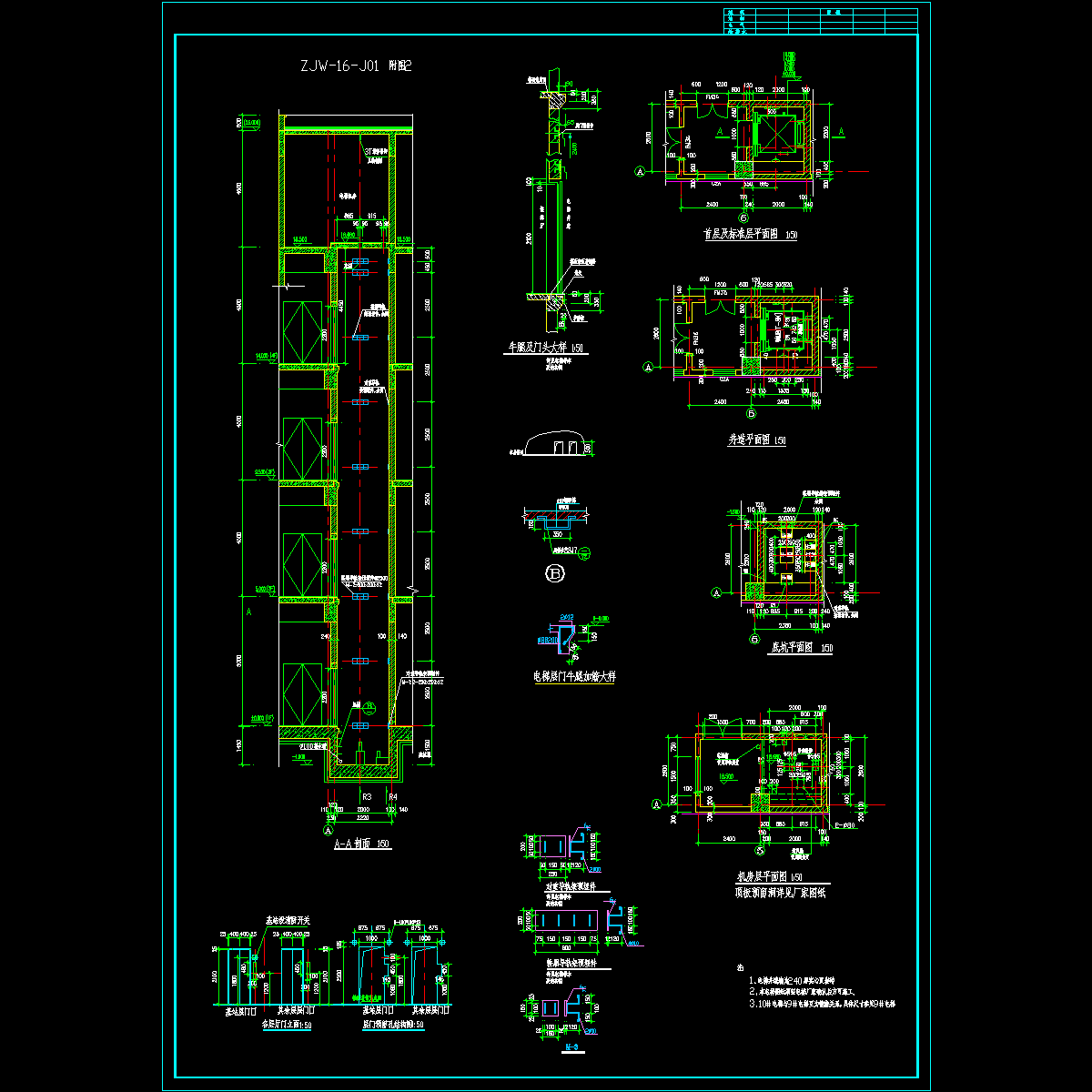

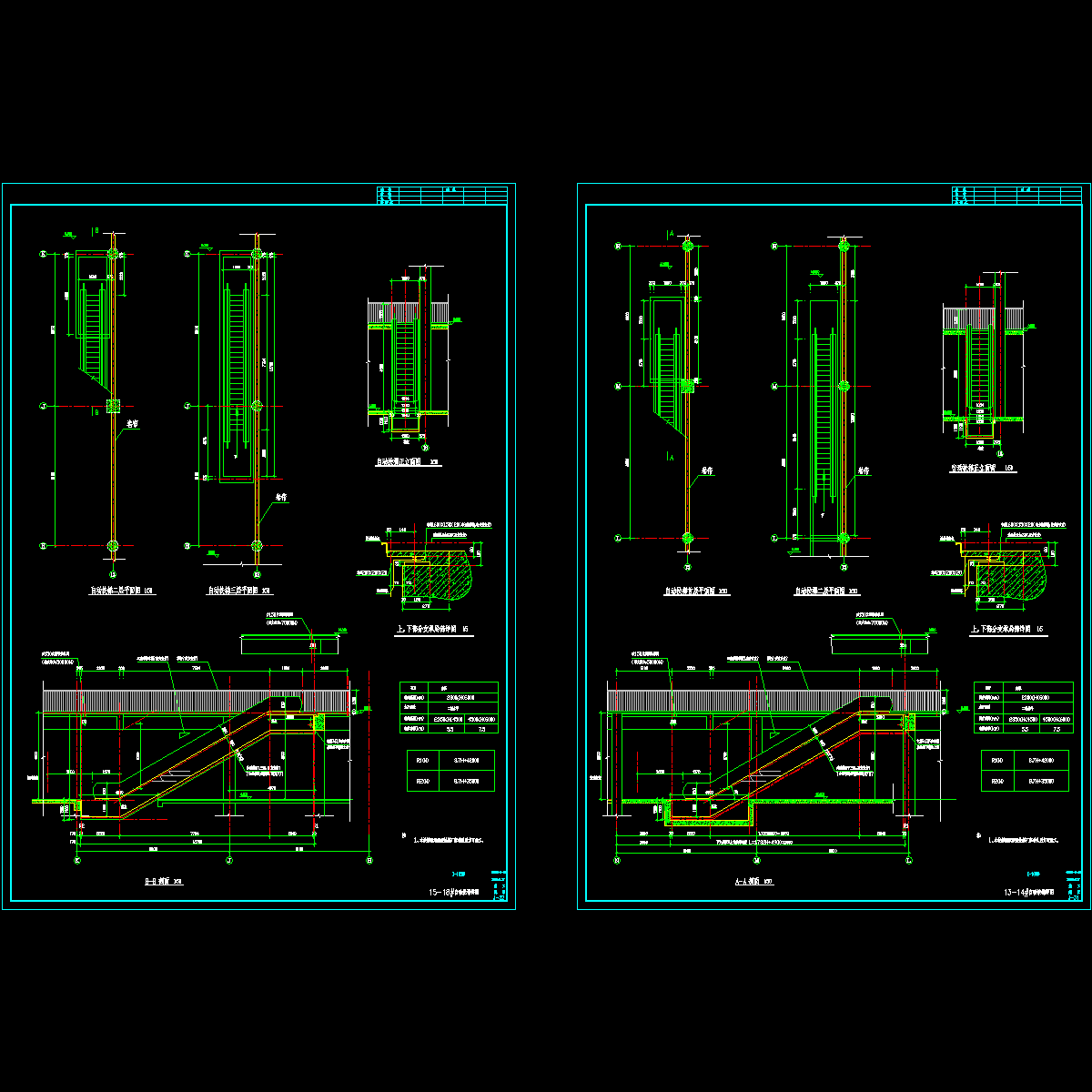

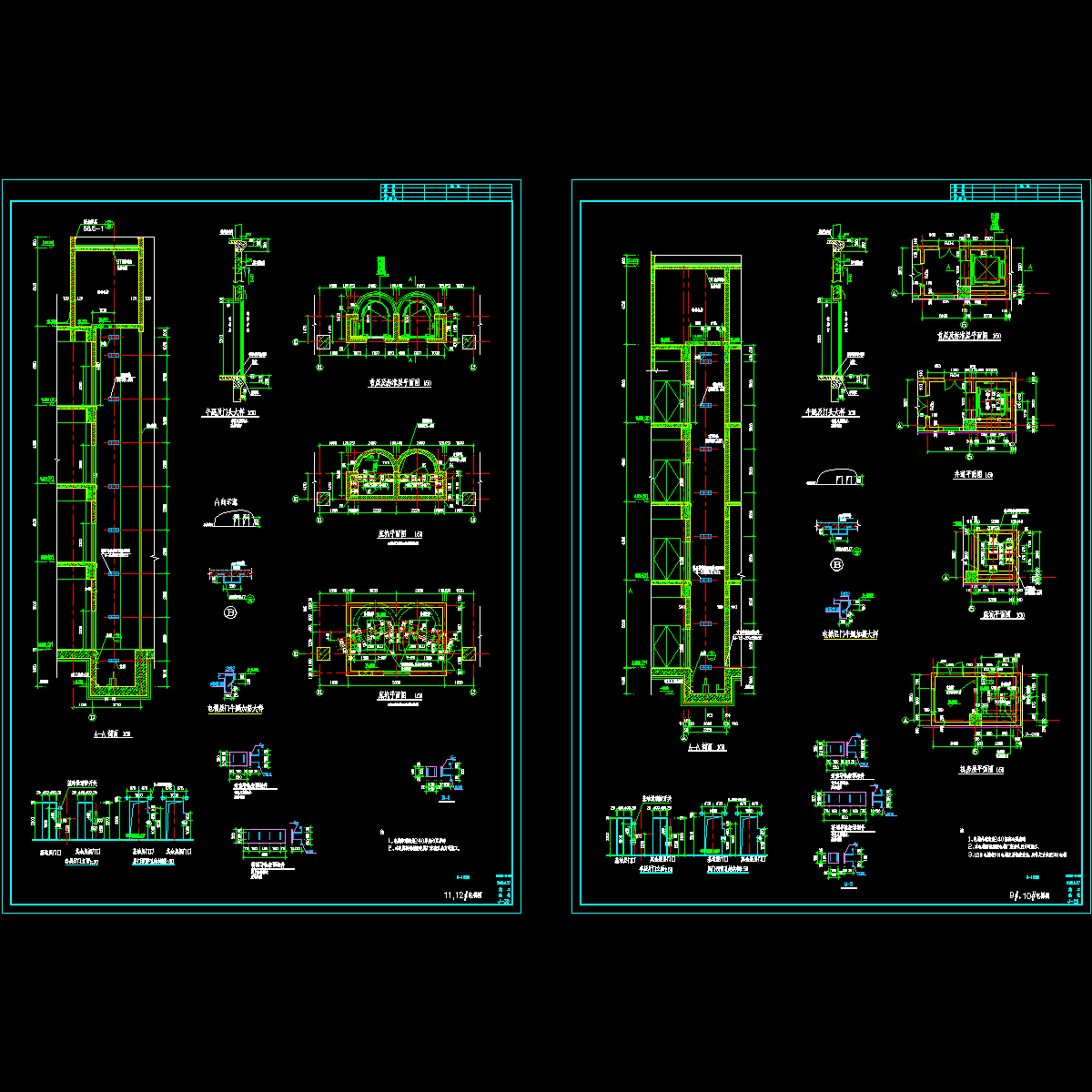

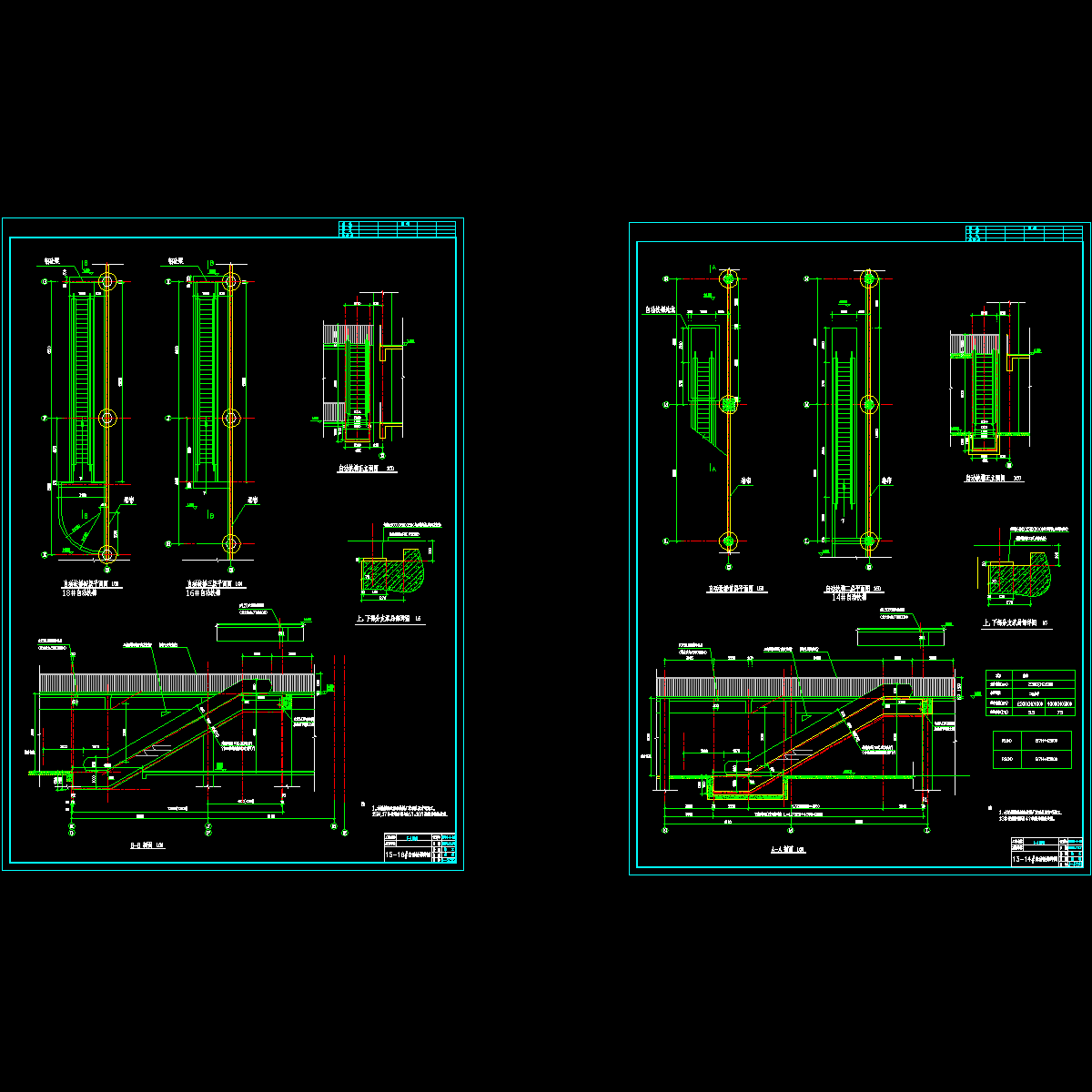

以下是附件的其中一部分截图,共10张,您也可以 搜索 更多您想要的资源
  • j-29,30.dwg
    j-29,30.dwg
  • j-29改1.dwg
    j-29改1.dwg
  • j-31,32.dwg
    j-31,32.dwg
  • j-31改1,32改2.dwg
    j-31改1,32改2.dwg
  • j-34.dwg
    j-34.dwg
  • lm-g12.14.dwg
    lm-g12.14.dwg
  • 总图050824.dwg
    总图050824.dwg
  • 门窗立面.dwg
    门窗立面.dwg
  • zp-报绿化.dwg
    zp-报绿化.dwg
  • 16#平面图.dwg
    16#平面图.dwg
以上是部分截图,请下载附件后查看完整高清内容
