国内一份工业开发区研发展示中心配套商业建筑dwg格式CAD图纸(欧陆风格)

[复制链接]

0

主题

0

帖子

1591

积分

超级版主

Rank: 8Rank: 8

积分
1591
发表于 2020-3-5 21:09:14 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:商业综合体
  • 建筑高度类型:多层建筑
  • 图纸设计深度 :扩初图
  • 项目所在地:北京
  • 图纸设计风格:欧陆风格
  • 图纸设计流派:新古典
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 建筑设计面积:5737000平方米
  • 占地面积:2005000平方米
  • 容积率:2.87平方米
  • 建筑密度:40%
  • 绿化率:30%
  • 建筑高度:20.00m
  • 建筑地上层数:3层
  • 设计效果图:无

附件详情

征地面积:269ha
占地面积:200.5万平方米
总建筑设计面积:573.7万平方米
其中
A:配送展示区:37万平方米
宿舍区:35.7万平方米
B:配送展示区:26万平方米
宿舍区:40万平方米
C:办公区:106万平方米
D:配送展示区:149.6万平方米
研发区:59.4万平方米
E:厂房区:120万平方米
容积率:2.87
建筑密度:40%
知名地产率:30%

建筑按地震裂度8度设防,设计基本地震加速度为0.20g,建筑类别为二类,建筑耐火等级为二级。
建筑±0.000相当于绝对标高20.00m,室内外高差为0.150m,本建筑三层框架(局部四层框架)结构商业建筑,三层女儿墙标高14.600m。
建筑总建筑面积8093平方米,

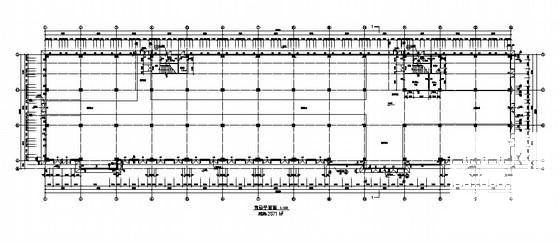

平面

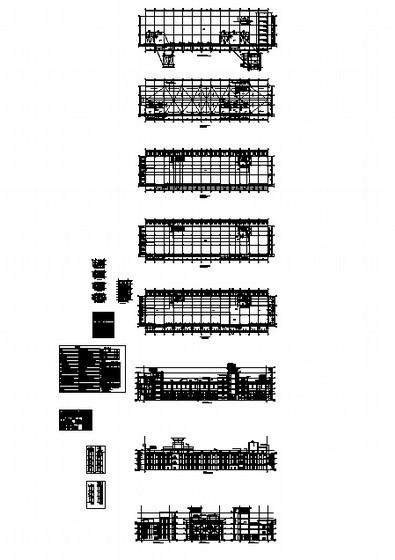

总图

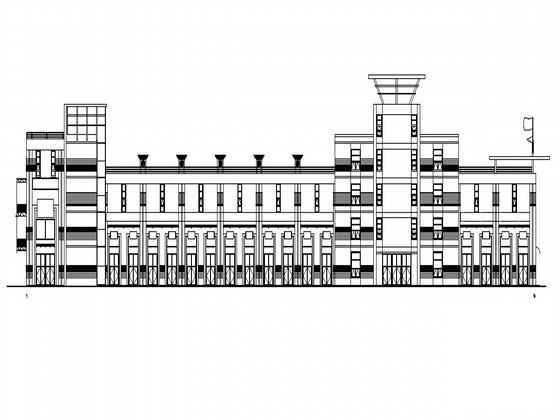

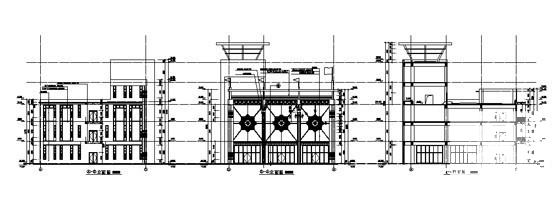

立面图

总图

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图
第 5 张图
第 5 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-3-5 21:09:14上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在商业建筑专区发帖交流相关知识。

附件2099v11edsescfcc0ffddc200d.rar

2.38 MB

下载  售价: 100 积分    赚积分
