6层钢筋混凝土结构体检中心给排水施工CAD图纸
- 设计详细说明：有
- 建筑类别：医疗
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑地上层数：6层
- 图纸设计深度：施工图
- 参考图纸：25张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 排水设计：污水系统,废水系统,雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
- 供水设备：高位水箱
- 供水方式：市政供水,变频供水
- 供水分区：两区
- 排水体制：污废分流,雨污分流
- 排水技术：重力排水
- 火灾危险等级：中危险级Ⅰ级
- 消火栓用水量室外(L/S)：20
- 消火栓用水量室内(L/S)：20
- 大样节点：卫生间
- 项目所在地：福建
附件详情
- 给排水设计说明及图例
- 资料目录
- 一层给排水平面图
- 二层给排水平面图
- 三层给排水平面图
- 四层给排水平面图
- 五层给排水平面图
- 六层给排水平面图
- 夹层给排水平面图
- 屋顶层给排水平面图
- 一层喷淋平面图
- 二层喷淋平面图
- 三层喷淋平面图
- 四层喷淋平面图
- 五层喷淋平面图
- 六层喷淋平面图
- 夹层喷淋平面图
- 给水系统原理图
- 排水系统原理图
- 消防给水系统原理图
- 自动喷淋系统原理图
- 卫生间详图
附件详情
该工程位于福建，是一栋六层的医疗体验中心，建筑高度24.6m。设计范围为：给水系统、排水系统、
消防系统
、自动喷淋系统等本楼设置湿式自动喷淋系统保护，按中危险Ⅰ级设计。
，共计25张图纸；

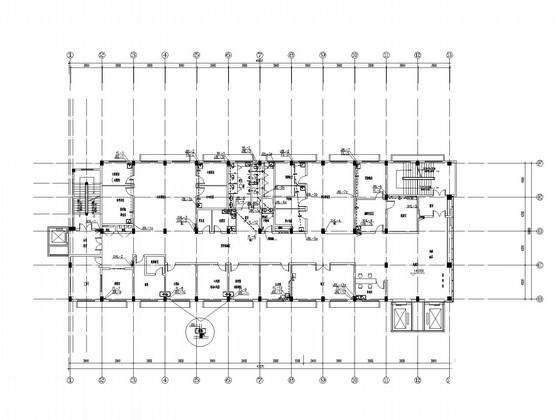

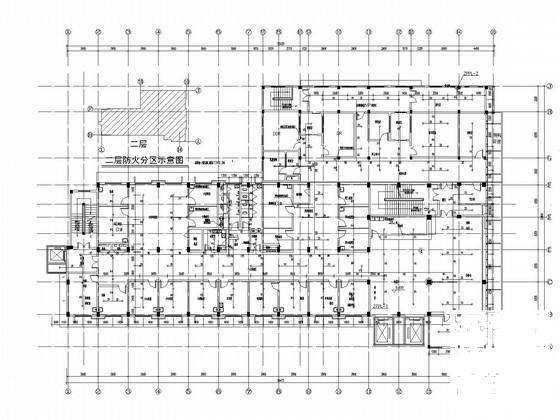

给排水平面图

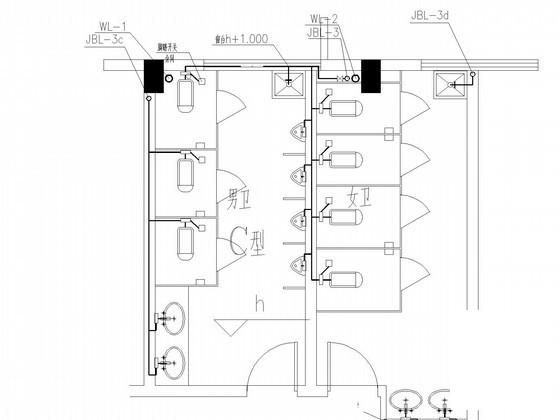

卫生间平面放大图

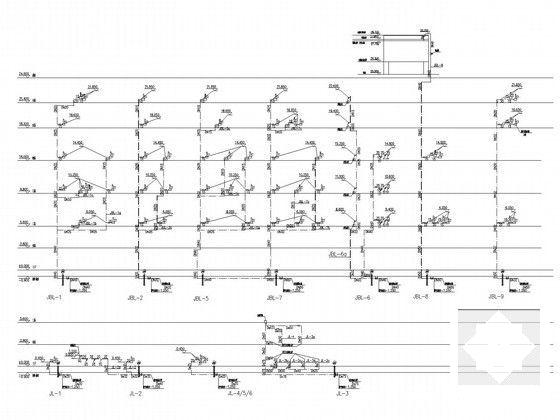

给水系统原理图

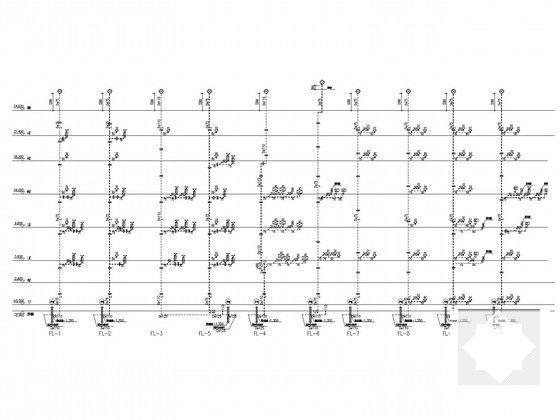

排水系统原理图
消防系统原理图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
混凝土给排水 - 1 -
混凝土给排水 - 2 -
混凝土给排水 - 3 -
混凝土给排水 - 4 -
混凝土给排水 - 5 -
混凝土给排水 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-02
- 评论次数：0
- 浏览次数：0
- 文件大小：1.54 MB
- 收藏次数：0
-
文件名称：
附件-995860589855880999707.rar
混凝土给排水下载
