4层钢筋混凝土结构建筑给排水施工CAD图纸
- 设计详细说明：有
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑地上层数：4层
- 图纸设计深度：施工图
- 参考图纸：9张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 排水设计：污水系统,雨水系统
- 供水方式：市政供水
- 供水分区：无
- 排水体制：雨污分流
- 排水技术：重力排水
- 项目所在地：广东
附件详情
- 给排水资料目录
- 室内给排水设计说明
- 给排水设计施工总说明
- 半地下平面图
- 一层给排水平面图
- 二层给排水平面图
- 三层给排水平面图

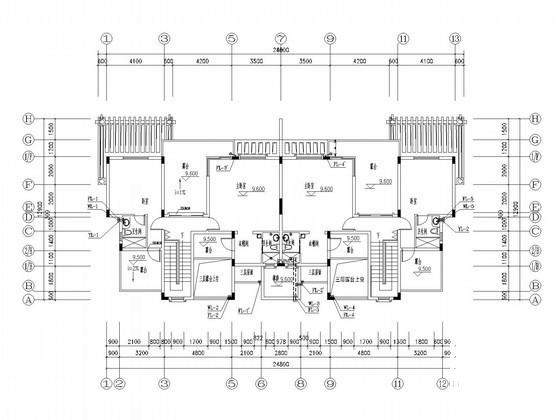

- 四层给排水平面图
- 屋面层给排水平面图
- 给排水系统图
附件详情
项目概要： 本建筑为四层住宅，其中地下室一层,建筑高度约为12.60米，属低层公共建筑。
设计内容：室内给水系统、排水系统、雨水系统；建筑红线内室外给水系统、排水系统、雨水系统。
：，共计9张图纸

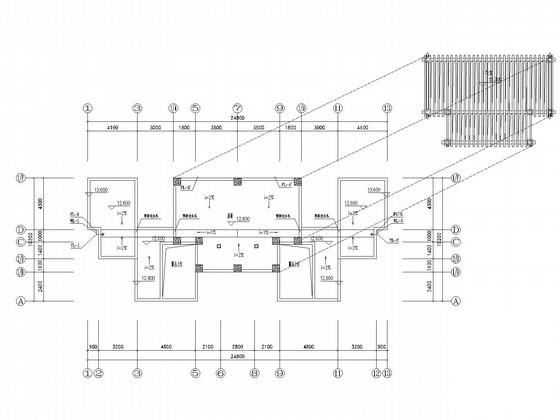

屋面层给排水平面图

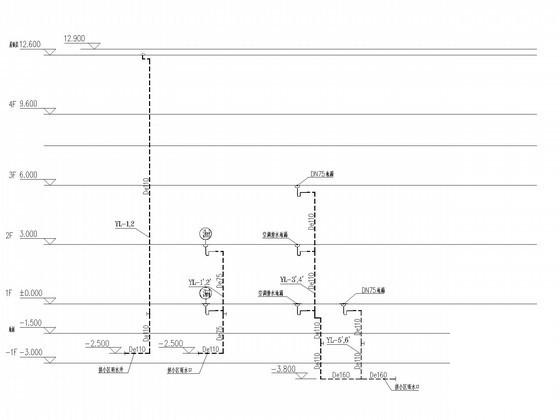

排水系统图

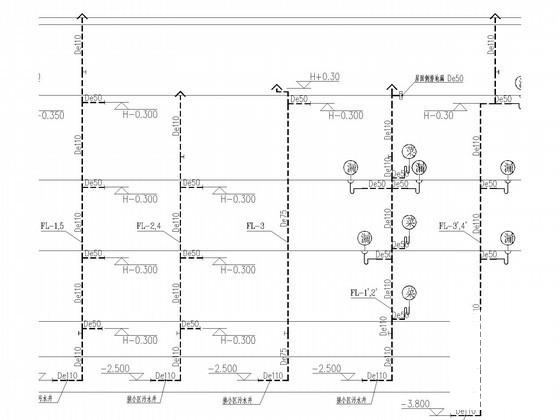

污废排水系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
钢筋混凝土结构建筑 - 1 -
钢筋混凝土结构建筑 - 2 -
钢筋混凝土结构建筑 - 3 -
钢筋混凝土结构建筑 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-02
- 评论次数：0
- 浏览次数：0
- 文件大小：0.44 MB
- 收藏次数：0
-
文件名称：
附件-995860568687789596808.rar
