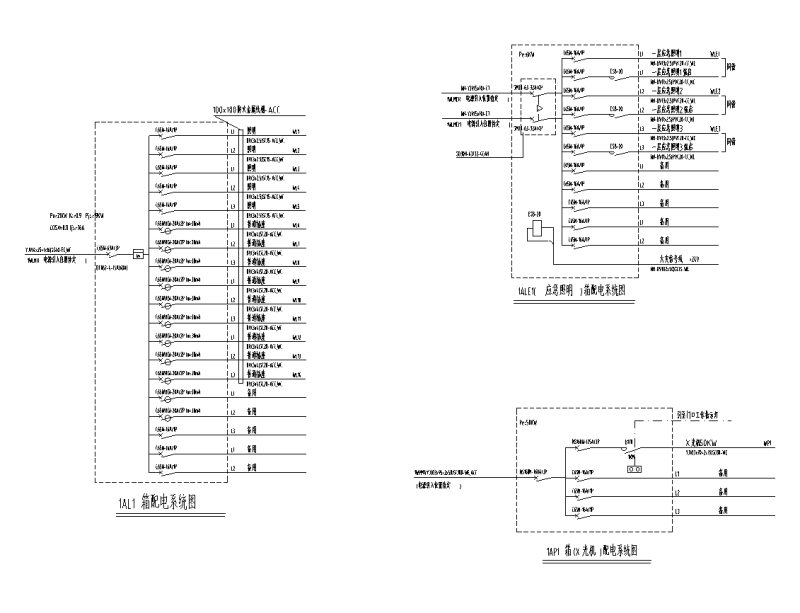

体检中心装饰装修改建电气施工图纸cad配电箱系统图
-
建筑类别：办公,医疗
-
建筑高度类型：单层建筑
-
建筑设计结构形式：钢筋混凝土结构
-
建筑设计面积：1000平方米
-
建筑地上层数：1层
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
负荷等级：二级,三级
-
防雷等级：第三类
-
火灾保护分级：一级
-
接地方式：TN-S
该附件为体检中心装饰装修改建
电气施工图
，该项目设计包括红线内的以下电气系统:
1)电力配电系统;
2)照明系统;
3)火灾自动报警系统;
4)其他弱电系统;
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

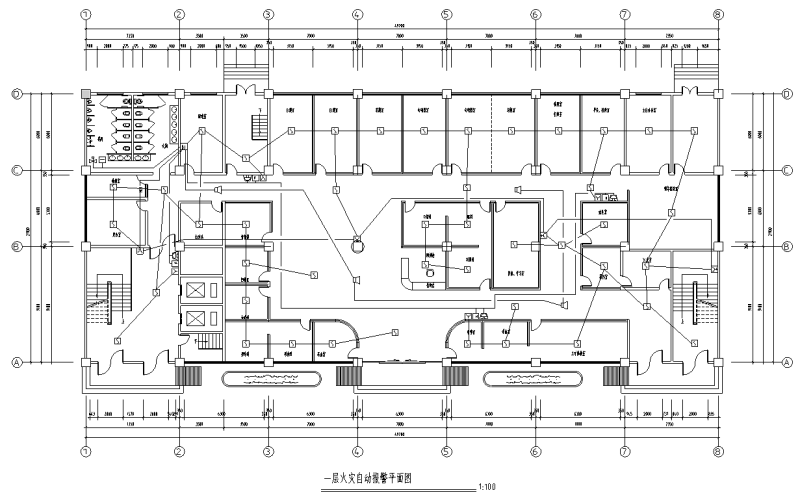

火灾自动报警平面图 -

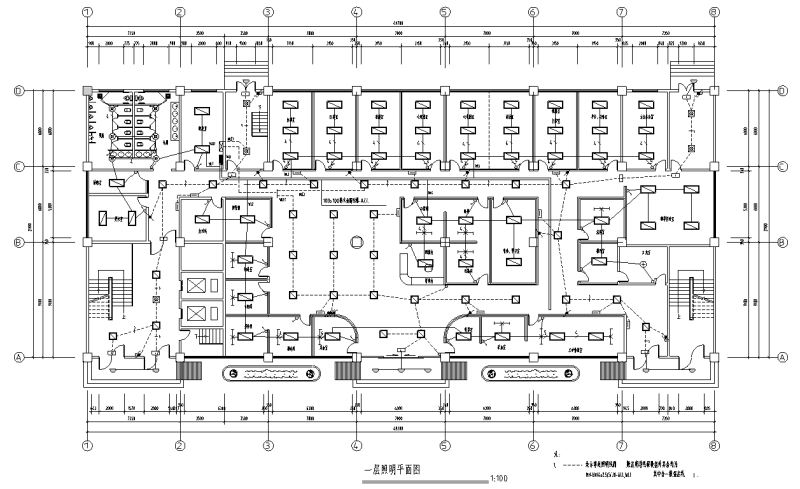

照明平面图 -
以上是部分截图，请下载附件后查看完整高清内容
