22985平米21层写字楼全套设计施工CAD大样图

  • 附件设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑设计面积:22985.12平方米
  • 建筑地上层数:21层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:94张
  • 设计年代:近代
  • 地下室用途:车库
  • 生活供水设计:生活给水系统
  • 排水设计:雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统
  • 供水设备:水泵站
  • 供水方式:市政供水
  • 供水分区:四区
  • 雨水重现期:5年
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):40
  • 大样节点:卫生间
  • 项目所在地:海南

附件详情

  • 设计总说明
  • 给排水及消防平面图
  • 喷淋平面图
  • 消火栓系统原理图
  • 给排水系统原理图
  • 喷淋系统原理图
  • 卫生间大样图
  • 正压送风系统原理图
  • 通风空调防排烟平面图
  • 地上低压竖向配电系统图
  • 动力配电平面图
  • 照明平面图
  • 弱电平面图
  • 楼层强弱电井布置大样图

附件详情

该资料为海南某写字楼 给排水施工图 ,其中包含给排水、电气和暖通空调的设计。该项目总建筑面积22985.12平方米。地上二十一层,建筑高度81.00m。属于一类办公楼,建筑耐火等级为一级。
设计内容:生活给水系统,生活排水系统,雨水排水系统,消火栓系统,喷淋系统、办公室内空调系统、通风系统、空调系统、安保自动化系统、火灾自动报警及消防联动控制系统等。
,共94张图。

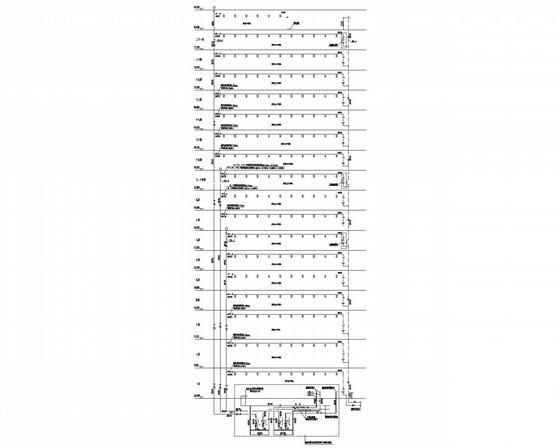

喷淋系统原理图

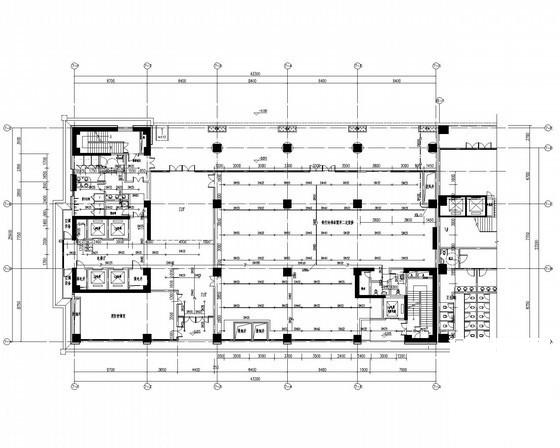

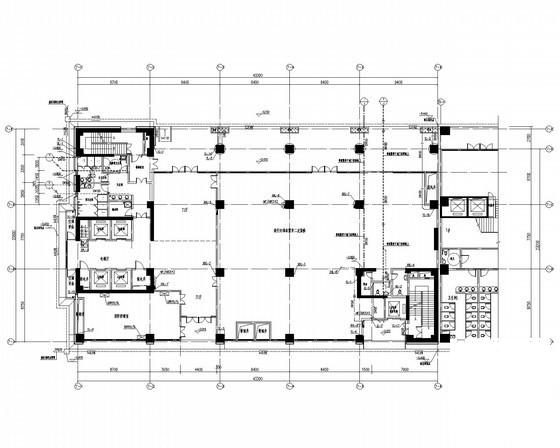

办公楼一层给排水及消防平面图

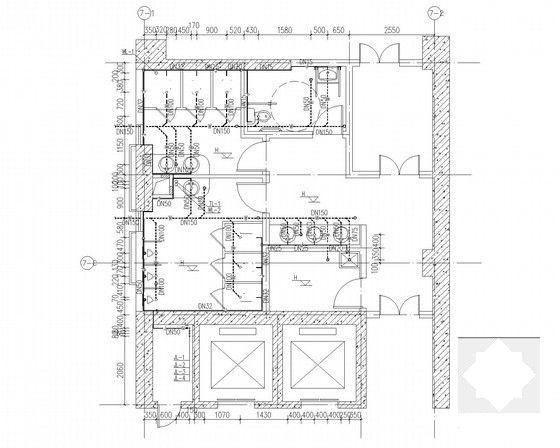

一层公共卫生间给排水放大图

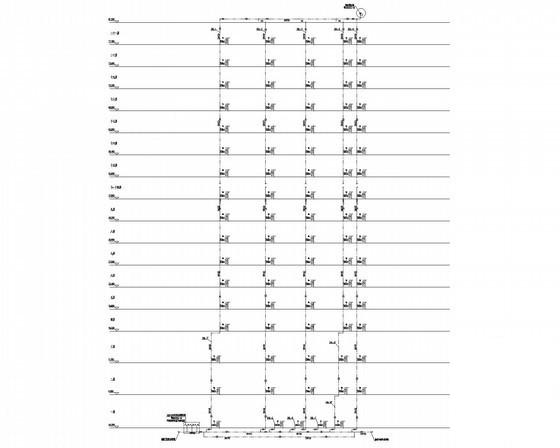

消火栓系统原理图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 写字楼设计施工 - 1
    写字楼设计施工 - 1
  • 写字楼设计施工 - 2
    写字楼设计施工 - 2
  • 写字楼设计施工 - 3
    写字楼设计施工 - 3
  • 写字楼设计施工 - 4
    写字楼设计施工 - 4
  • 写字楼设计施工 - 5
    写字楼设计施工 - 5
以上是部分截图,请下载附件后查看完整高清内容
