某小区城镇沼气净化池全套图纸
工艺说明：
1、水质、水量、排放标准
水量：设计总处理水量为370m3/d，小区使用人数为3100人。
水质：平均水质主要指标为：CODcr=500mg/L，BOD5=250mg/L，SS=600mg/L。
排放标准（执行DB51/136-1992一级标准）：CODcr=200mg/L，
BOD5=100mg/L，SS=100mg/L。
2、该资料依据参数：HRT=3.5d，清渣周期为2年，池内沼气设计最大压强8.0KPa。
3、处理工艺特点：废水进入厌氧消化池，有机物经水解酸化、产乙酸、产甲烷等几个阶段，达到去除大部分有机物、及固体悬浮物的目的，在厌氧处理系统中，绝大部分虫卵、粪大肠杆菌被灭除。再经厌氧（兼氧）生物接触阶段（组合填料、硬填料），进一步去除废水中的有机物及SS，最后在沉淀池中沉淀出水。本系统中根据功能分为若个小池，在各个池中分别有不同的优势菌种，利于有机物降解。在厌氧系统中产生的可利用能源-沼气，根据产气量大小采用集中或分散的供气方式。沉渣定期清理，管理方便。
4、根据各污水水质、水量的差异，处理水质达到排放标准。沼气池设计总体积为1823.0m3，其中A号沼气池为543.0m3、B号沼气池为319.0m3、C号沼气池为418.0m3、D号沼气池543.0m3。

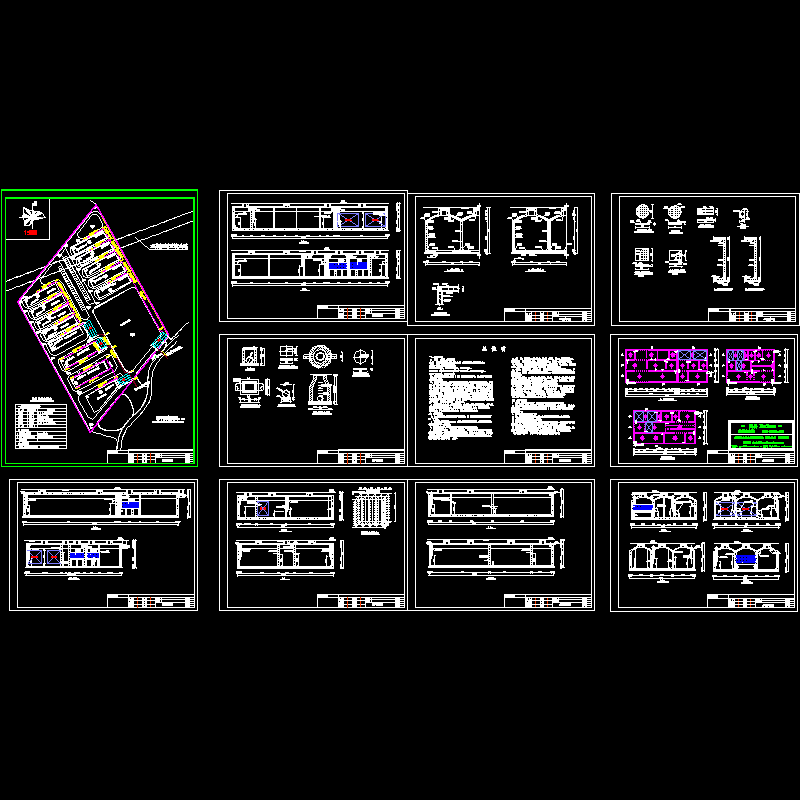

这份参考资料主要包括设计说明、总平面图、平剖面图、配筋图及局部大样图 等，共11张图纸。
