橡胶坝全套设计CAD大样图

wulitou22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

本套橡胶坝包括 平面布置图 ，坝闸剖面图，底板及墩墙结构图(一)，底板及墩墙结构图(二)，底板及墩墙结构图(三)，消力池及陡坡段配筋图，闸房平、立面及配筋图，阀门室结构图，管理房建筑图、结构图，坝袋展开图，锚固平面图，楔块结构图，橡胶坝充排水管道平面图，橡胶坝纵断面管道布置图及水箱平面图，阀门控制室管道平面图及水帽详图等。
共20张图纸，编制于近代年

平面图

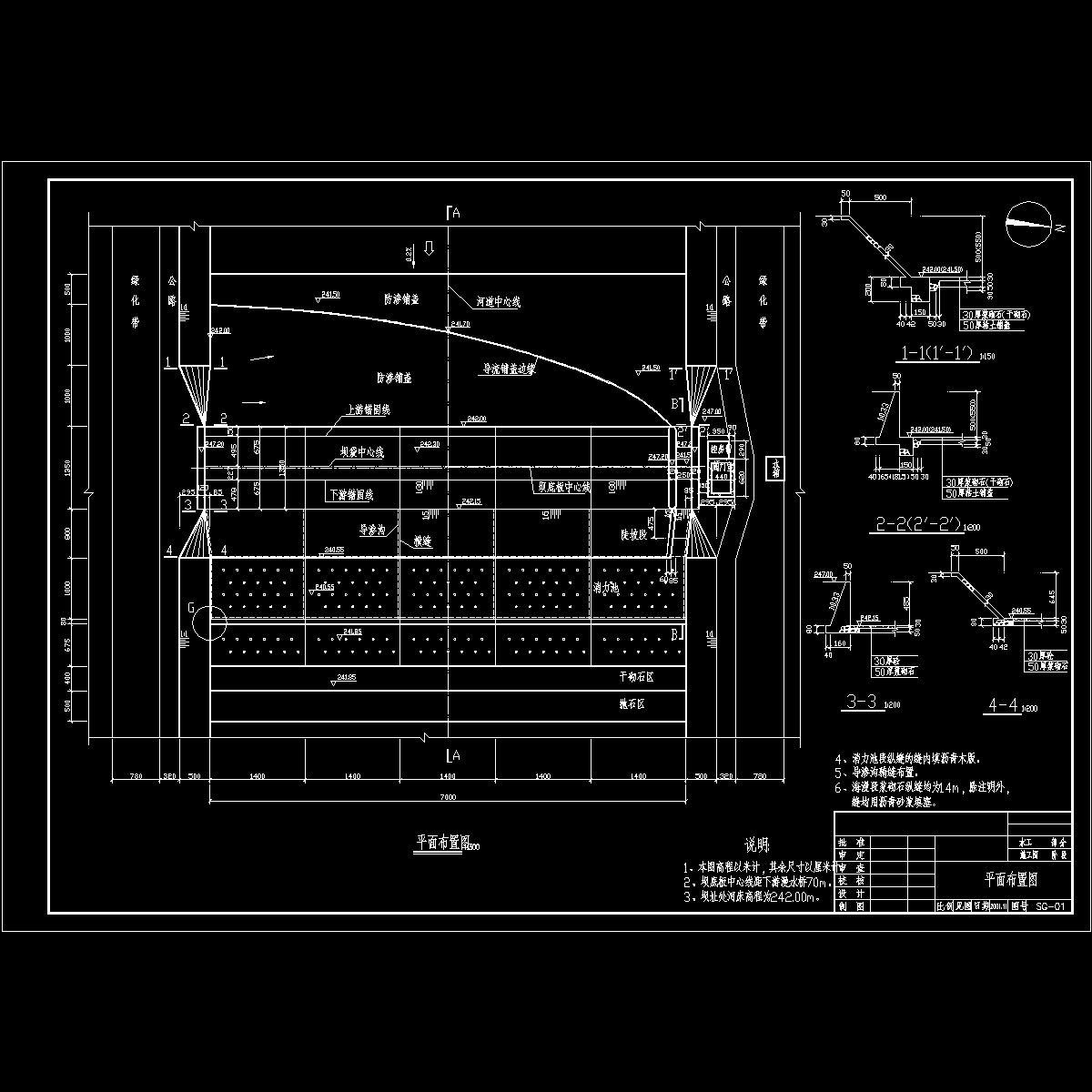

平面布置大样图

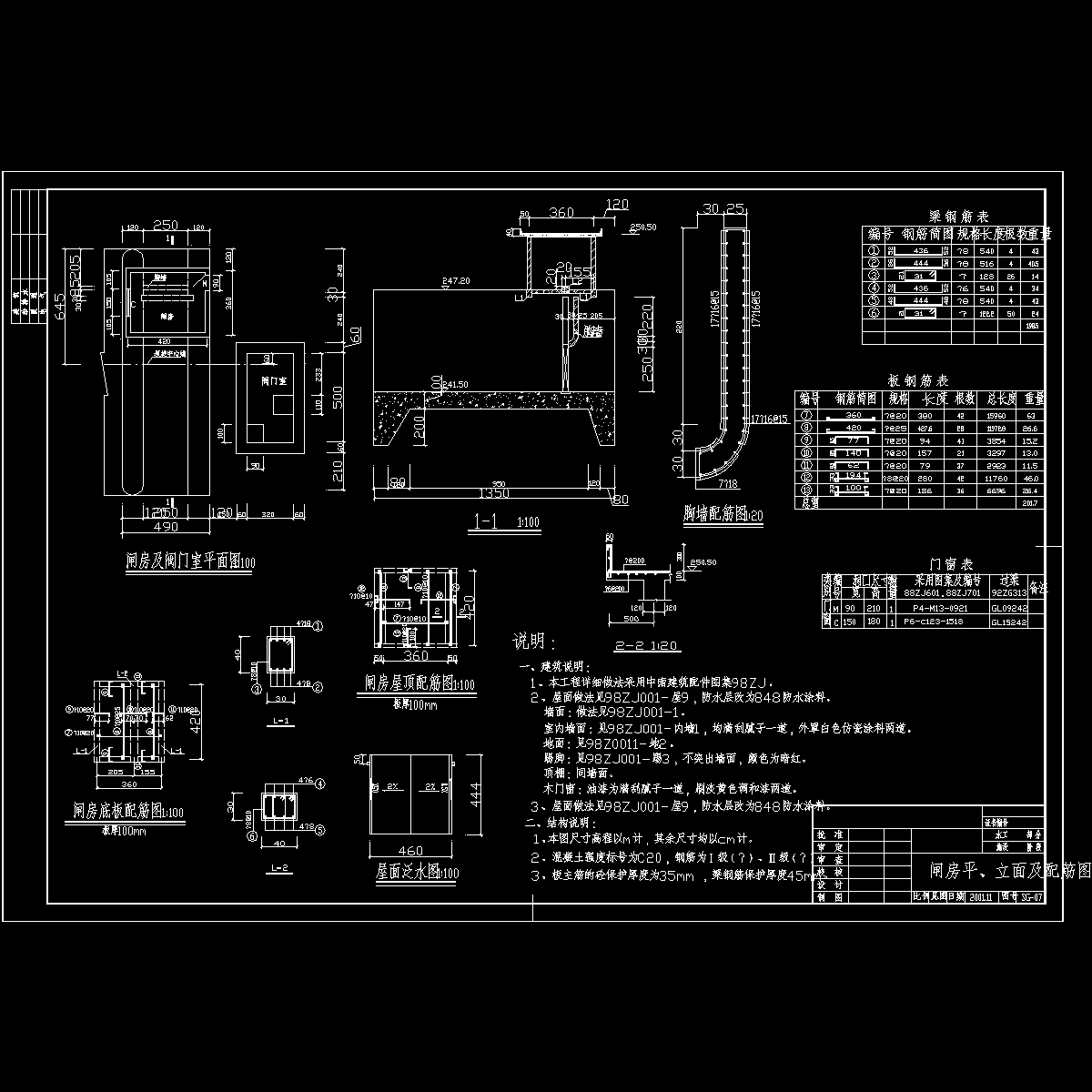

闸房立面及配筋图

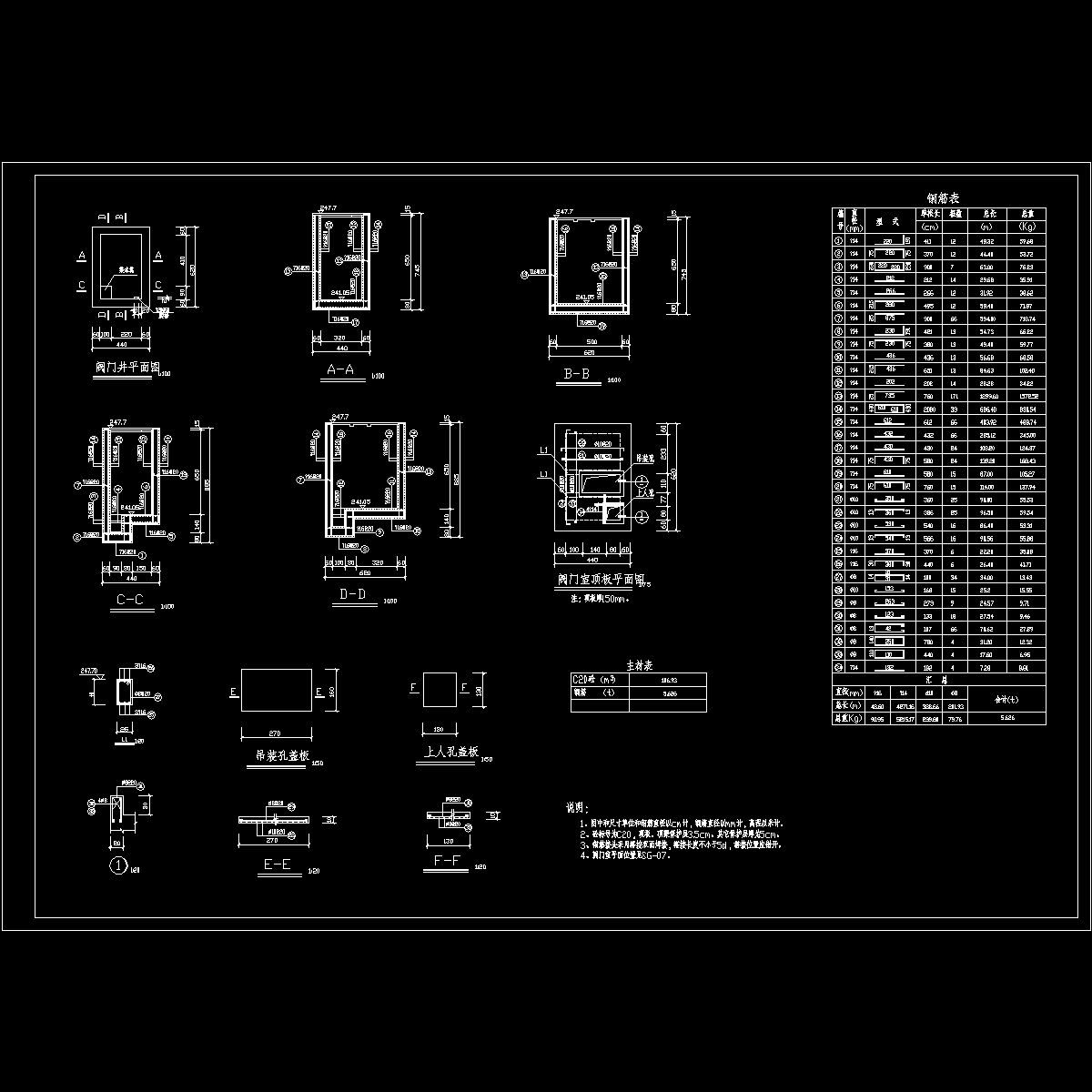

闸门室结构图

平面图

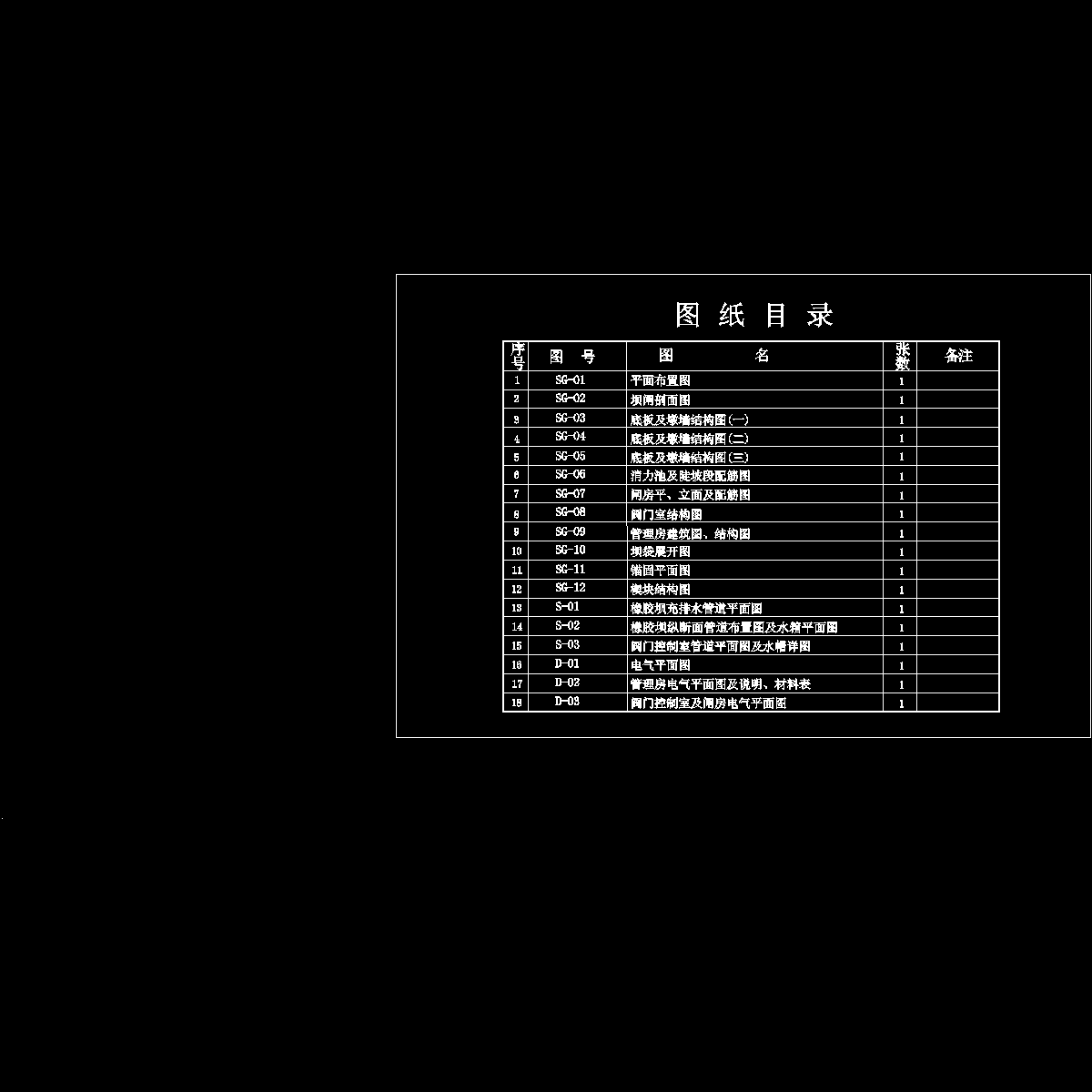

00.图纸目录.dwg

01.平面图.dwg

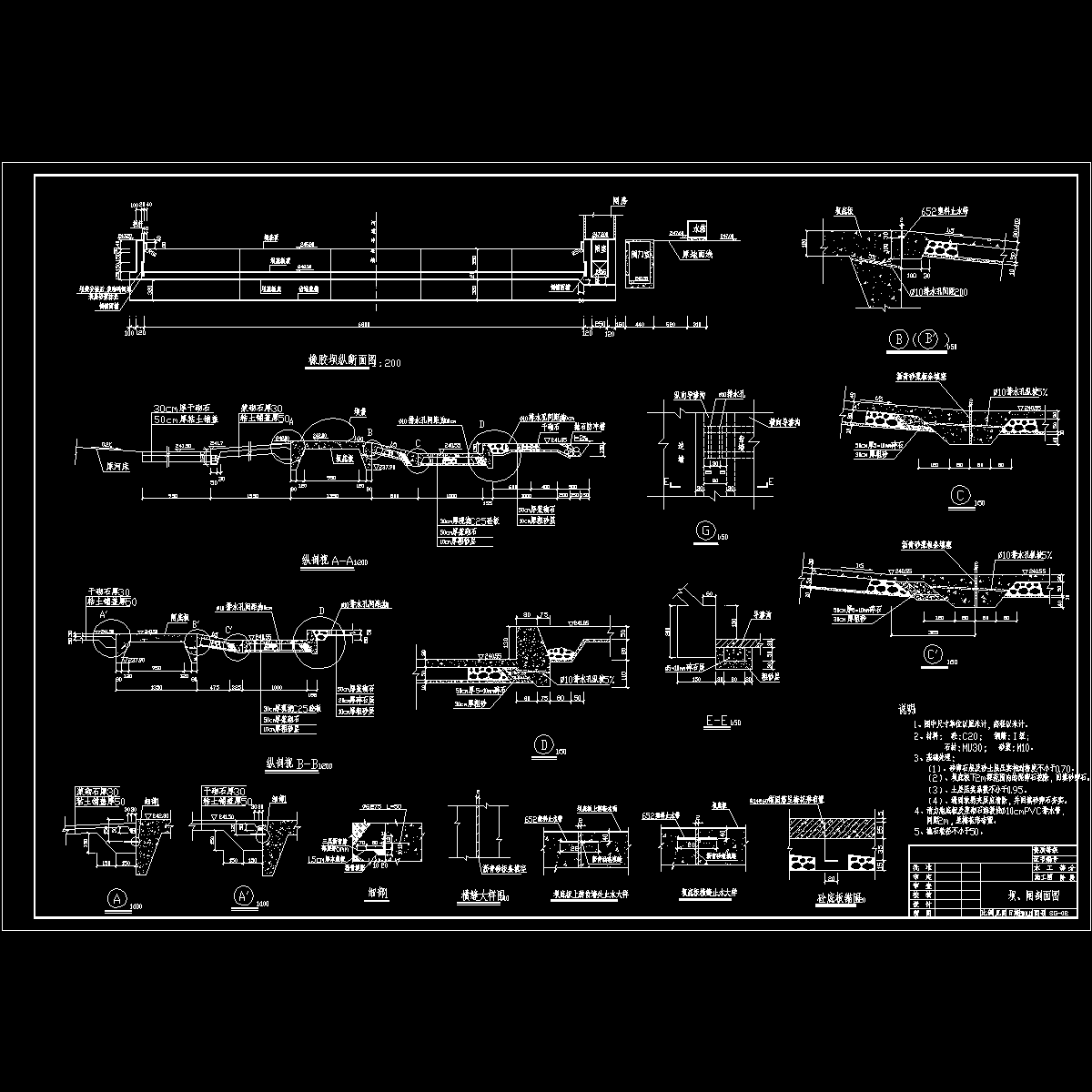

02.坝、闸剖面图.dwg

03.坝袋、楔块、底板.dwg

05.闸房平、立面及配筋图.dwg

06.闸门室结构图.dwg

07.管道.dwg

08.消力池及陡坡段配筋图.dwg

09.管理房建筑结构图.dwg

10.管理房建筑结构图.dwg

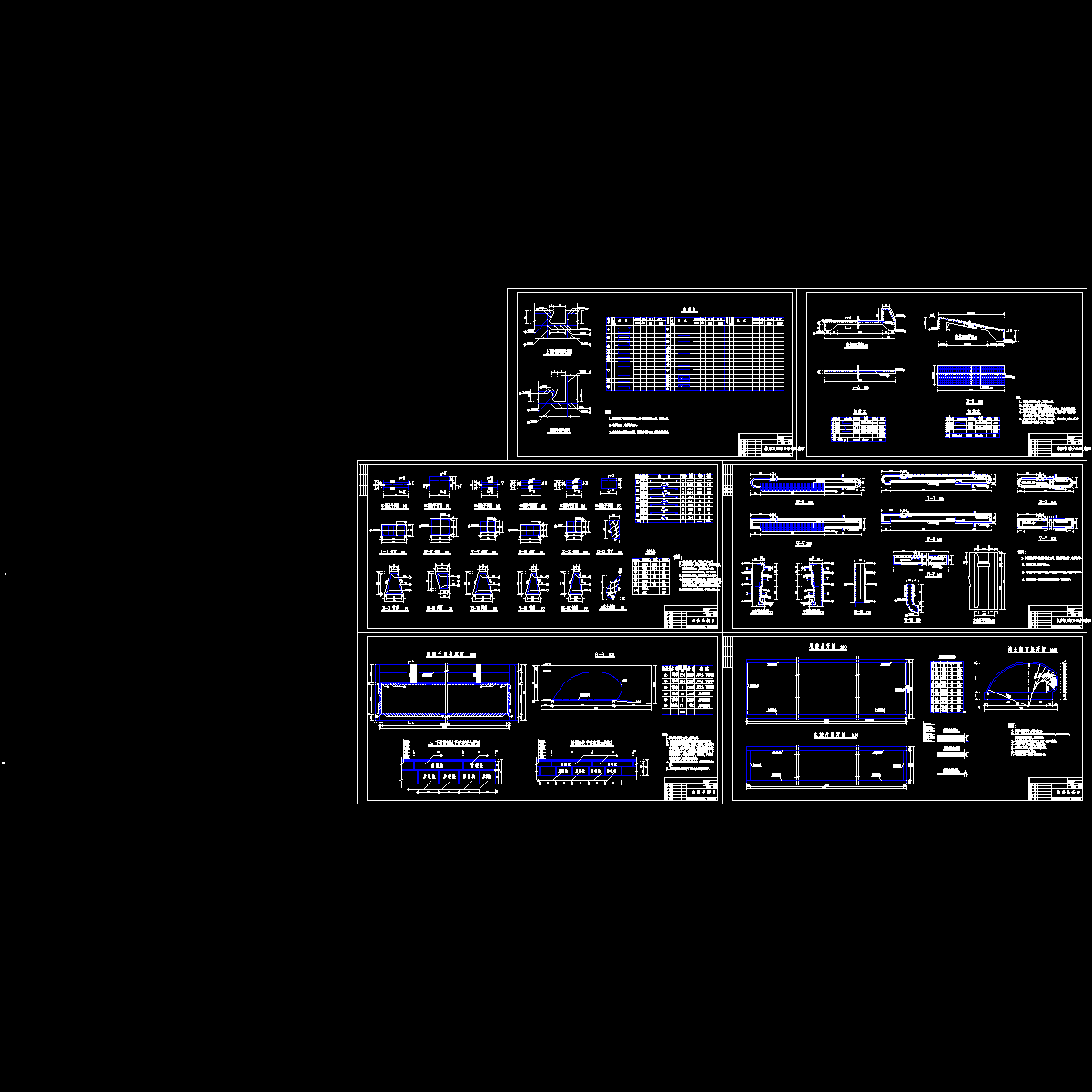

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
