橡胶坝施工全套大样图(25张CAD)

附件详情

其中包括:
橡胶坝平面图
橡胶坝定型设计图
挡土墙配筋图(1-4)
挡土墙结构设计图
底板结构及细部图
锚固布置图
挡土墙 平面布置图
控制室现浇楼板配筋图
设备控制室底板、侧墙配筋图
六角亭结构设计图(1-2)
坝袋底板配筋图
消力池底板配筋图
橡胶坝坝袋详图
底垫片详图及锚固槽大样图
上下游锚固结构图
前后锚楔块详图
楼梯、水帽制作详图
旋转楼梯踏步板加工图
吊物孔盖和集水坑盖加工图
六角亭建筑设计图


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 橡胶坝施工 - 1
    橡胶坝施工 - 1

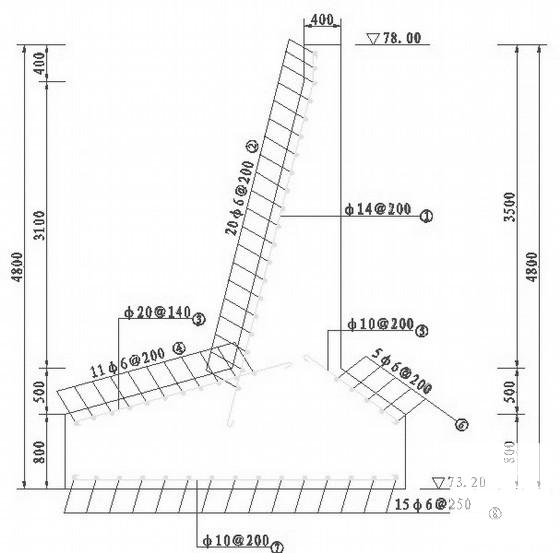

  • 橡胶坝施工 - 2
    橡胶坝施工 - 2
  • 橡胶坝施工 - 3
    橡胶坝施工 - 3

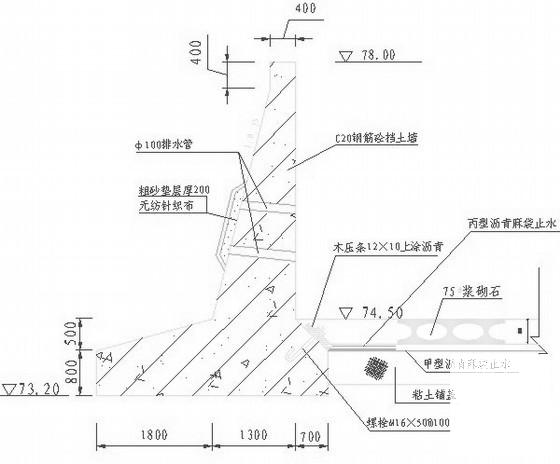

  • 橡胶坝施工 - 4
    橡胶坝施工 - 4
以上是部分截图,请下载附件后查看完整高清内容
